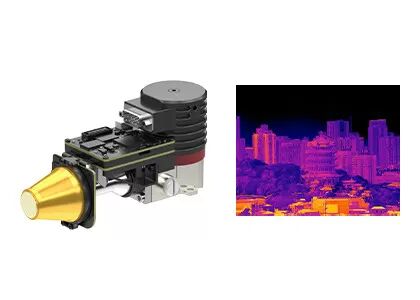

1280x1024 / módulo refrescado detector del ANUNCIO del 12μm MCT IR para la integración rápida

  • 1280x1024 / 12μm MCT IR Detector Cooled AD Module for Fast Integration
Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo EYAS1212
Cantidad de orden mínima 1 pedazo
Precio Negotiable
Condiciones de pago L/C, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Resolución 1280x1024 / el 12μm Alta sensibilidad NETD≤20mK
Consumo de energía 9W Gama espectral los 3.7~4.8μm MW
Tamaño 149x58.5x71m m Peso ≤680g
Alta luz

detector de 1280x1024 Mct Ir

,

detector de 5V Mct Ir
Deja un mensaje
Descripción de producto
Módulo termal EYAS1212



El módulo refrescado del ANUNCIO con 1280x1024/el 12μm MCT MWIR refrescó el detector infrarrojo para la integración rápida



Descripción de producto



La serie del HALCÓN NIEGO refrescó los módulos del ANUNCIO tiene la función del preamplificador para convertir la señal analógica de detectores infrarrojos refrescados en una salida digital de la transmisión de vídeo. Está disponible con diversos formatos de la resolución y diversas bandas de onda. EYAS1212 es un miembro del HALCÓN NIEGO que la familia con el arsenal grande 1280x1024/el 12μm MWIR refrescó el detector infrarrojo integrado.



El módulo del ANUNCIO EYAS1212 le hace un acelerador para que los clientes del OEM realicen la prueba de aceptación rápida en detector infrarrojo refrescado μm de GST C1212M 1280x1024@12, desarrollo secundario rápido del comienzo y acorten su período del desarrollo de módulos infrarrojos refrescados o de cámaras termales infrarrojas completas o los sistemas basados en detectores infrarrojos refrescados.



Características principales



- Fácil convertirse y integrar

- El interfaz de Cameralink hizo salir 16bit las informaciones en bruto, control del puerto serie

- La estructura integrada, dimensiones es constante con el detector

- Solo-fuente 5V

- Capaz de capturar la blanco móvil de alta velocidad



Especificaciones de producto



Modelo EYAS1212
Funcionamiento del detector del IR
Resolución 1280x1024
Echada del pixel el 12μm
Cryocooler RS058F
Gama espectral los 3.7μm~4.8μm MW
Tiempo de enfriamiento (25°C) ≤6min
NETD óptimo (20°C) ≤20mK
Modo de trabajo
Velocidad de fotogramas 1~100Hz ajustable
Modo de trabajo Foto; Modo de la integración de ITR/IWR; Modo de Windows; Antialgas
Especificación eléctrica
Interfaz externo estándar QSH 60pin
Vídeo de Digitaces Cameralink: Informaciones en bruto de la salida 16bit
Sincronización externa CC1: Sincronización externa de INT/Frame; CC2: Sincronización externa de la bujía métrica
Comunicación Puerto serie de Cameralink: TFG+/-, TC+/-; 9600bps
Fuente de alimentación El 1 panel de la proyección de imagen del canal: 5V
1 canal Cryocooler: 24V
Consumo de energía estable 9W
Dimensión (milímetros) 149×58.5×71
Peso ≤680g
Temperatura de trabajo -40°C ~ +60°C
Magnitud de la vibración Vibración: GJB Vehículo-montó transporte de alta velocidad
Choque: onda del Mitad-seno, ms 40g 11, 3 dirección de AXIS 6 3 veces por cada uno



Usos industriales



El módulo de la toma de imágenes térmica EYAS1212 es ampliamente utilizado muchas áreas tales como sistema de vigilancia remoto, sistema del aumento de Vision del vuelo, carga útil etc. del multidetector.



1280x1024 / módulo refrescado detector del ANUNCIO del 12μm MCT IR para la integración rápida 0



Nuestras ventajas



1280x1024 / módulo refrescado detector del ANUNCIO del 12μm MCT IR para la integración rápida 1



FAQ



1. ¿Cuál es toma de imágenes térmica infrarroja?

La toma de imágenes térmica infrarroja es un método de usar la radiación infrarroja y la energía termal para recopilar la información sobre objetos, para formular imágenes de ellas, o consiga la información de la temperatura de los objetos, incluso en ambientes de la visibilidad baja.



2. ¿Cómo hace la toma de imágenes térmica infrarroja trabajo?
El sistema infrarrojo de la toma de imágenes térmica es una detección y una identificación sin contacto pasivas de la tecnología infrarroja. Se centra la radiación infrarroja de la escena en el detector infrarrojo plano focal del arsenal a través del sistema óptico infrarrojo que puede pasar con la radiación infrarroja. El detector termal convierte la señal de la radiación de diversa intensidad en la señal eléctrica correspondiente, y entonces a través de la amplificación y del vídeo que procesan, las formas la imagen infrarroja que se puede observar por los ojos desnudos.
