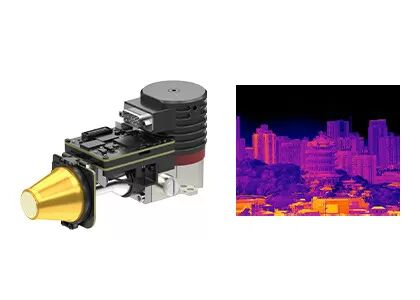

El OEM de alta resolución refrescó el módulo 1280x1024/el 12μm MCT MWIR de la cámara
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS1212 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 1280x1024 | Paso de píxeles | 12 μm |
|---|---|---|---|
| NETO | ≤20mK | Rango espectral | 3,7~4,8 μm MW |
| Tamaño | 149x58,5x71mm | Velocidad de fotogramas | 1~100Hz ajustable |
| Resaltar | Módulo de alta resolución de la cámara del OEM,Módulo 1280x1024 de la cámara del OEM,Módulo de la cámara de MWIR |
||
Descripción de producto
EYAS1212 Módulo térmico de alta definición
Módulo infrarrojo refrigerado MWIR de alta resolución 1280x1024 / 12μm MCT con tabla de proximidad
Descripción del producto
EYAS1212 es un módulo infrarrojo refrigerado analógico-digital de alta resolución basado en 1280x1024 formatos de 12 μm de tono IR FPA.
Este módulo AD incluye una placa de proximidad que proporciona el tiempo FPA, y las fuentes de alimentación sensibles.La interfaz Camera Link emite datos en bruto de 16 bits, lo que simplifica enormemente la integración del detector en el sistema.
Por lo tanto, el módulo EYAS1212 AD facilita a los clientes OEM realizar pruebas de aceptación rápida en detectores infrarrojos refrigerados de 1280x1024/12μm,iniciar el desarrollo secundario rápido y acortar su período de desarrollo de módulos infrarrojos enfriados o cámaras térmicas infrarrojas completas o sistemas basados en detectores infrarrojos enfriados.
Principales características
- Fácil de desarrollar e integrar
- Interfaz Cameralink Salida de datos en bruto de 16 bits, Control de puertos serie
- Estructura integrada, las dimensiones son consistentes con el detector.
- 5 V de alimentación única
- Capaz de capturar objetivos en movimiento a gran velocidad
Especificaciones del producto
| Modelo | EYAS1212 |
| Rendimiento del detector IR | |
| Resolución | 1280x1024 |
| Pitch de los píxeles | 12 μm |
| Cuidado con el aire | Se trata de un sistema de seguridad. |
| Rango espectral | 3.7 μm ∙ 4.8 μm MW |
| Tiempo de enfriamiento (25°C) | ≤ 6 minutos |
| DTE óptima (20°C) | ≤ 20 mK |
| Modo de trabajo | |
| Tasa de fotogramas | 1~100 Hz ajustable |
| Modo de trabajo | Imagen instantánea; Modo de integración ITR/IWR; Modo Windows; Antiflorescencia |
| Especificación eléctrica | |
| Interfaz externa estándar | QSH 60 pines |
| Video digital | Cameralink: Salida de datos en bruto de 16 bits |
| Sincronización externa | CC1: INT/Frame Sincronización externa; CC2: MC Sincronización externa |
| Comunicación | Puerto serie de cameralink: TFG+/-, TC+/-; 9600bps |
| Fuente de alimentación | Panel de imagen de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energía estable | 9W |
| Dimensión (mm) | 149 × 58,5 × 71 |
| Peso | ≤ 680 g |
| Temperatura de trabajo | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
Aplicaciones industriales
El módulo de imágenes térmicas EYAS1212 se utiliza ampliamente en muchas áreas, como el sistema de monitoreo remoto, el sistema de mejora de la visión en vuelo, la carga útil de múltiples sensores, etc.
Detectores infrarrojos enfriados sin enfriar
Alta sensibilidad y excelente rendimiento
Tecnología líder mundial en la industria del infrarrojo
Varios detectores de infrarrojos disponibles
Detectores IR tanto sin enfriar como enfriados en diferentes formatos y tamaños de píxeles
Producción en volumen para garantizar una entrega rápida
Tres líneas de producción con una capacidad de producción anual de hasta millones de detectores.
Preguntas frecuentes
1¿Cuál es la diferencia entre detectores infrarrojos sin enfriar y enfriados?
Actualmente hay dos tipos de sensores térmicos de imagen infrarroja en el mercado, enfriados y no enfriados.
El detector IR sin enfriar funciona a temperatura ambiente. Se basa en la industria de semiconductores y, por lo tanto, generalmente se puede fabricar en grandes volúmenes con un tamaño pequeño y un bajo costo.Los detectores infrarrojos sin enfriar se utilizan ampliamente en dispositivos portátiles / portátiles / móviles.
Los detectores infrarrojos enfriados están empaquetados en una unidad que los mantiene a una temperatura extremadamente baja, que debe ser soportada por un enfriador crioeléctrico.más caros y menos fiables que los sensores sin enfriarSin embargo, los sistemas refrigerados son increíblemente sensibles y suelen trabajar con ópticas de larga distancia focal para lograr una misión de largo alcance.
2¿Cuáles son las ventajas de los detectores infrarrojos enfriados?
El detector de plano focal infrarrojo enfriado funciona a una temperatura baja que es proporcionada por un detector dewar cooler (ddc).Tiene una alta sensibilidad y puede distinguir diferencias de temperatura más sutiles que el detector infrarrojo sin enfriarPuede detectar, identificar y reconocer objetos a una distancia muy larga que es de más de diez kilómetros de distancia.La estructura del detector enfriado es muy compleja lo que resulta en un costo relativamente alto que el detector sin enfriar.
