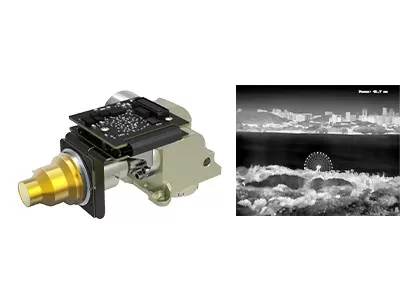

Sensibilidad de la base de la cámara de MCT MWIR alta con el tablero de la proximidad
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS615A |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 / 15μm | NETO | ≤17mK |
|---|---|---|---|
| Rango espectral | 3,7 ~ 4,8 μm | Tamaño | 147x58,5x71mm |
| Resaltar | Sensibilidad de la base de la cámara de MWIR alta,Base de la cámara de MWIR con el tablero de la proximidad,módulo del mct 17mK |
||
Descripción de producto
Modulo infrarrojo refrigerado MWIR MCT de alta sensibilidad 640x512/15μm con tabla de proximidad
Descripción del producto
El módulo AD de EYAS615A es un módulo infrarrojo refrigerado analógico-digital basado en los formatos 640x512 FPA IR de tono de 15 μm. El NETD típico de EYAS615A es inferior a 17mK.La alta sensibilidad asegura la detección o reconocimiento de muy pequeñas diferencias de radiación infrarroja a muy larga distancia.
Este módulo AD incluye una placa de proximidad que proporciona el tiempo FPA, y las fuentes de alimentación sensibles.La interfaz Camera Link emite datos en bruto de 16 bits, lo que simplifica enormemente la integración del detector en el sistema.
Por lo tanto, el módulo EYAS615A facilita a los clientes OEM la realización de pruebas de aceptación rápida en detectores infrarrojos enfriados de 640x512/15μm,iniciar el desarrollo secundario rápido y acortar su período de desarrollo de módulos infrarrojos enfriados o cámaras térmicas infrarrojas completas o sistemas basados en detectores infrarrojos enfriados.
Principales características
- Fácil de desarrollar e integrar
- Interfaz Cameralink Salida de datos en bruto de 16 bits, Control de puertos serie
- Estructura integrada, las dimensiones son consistentes con el detector.
- 5 V de alimentación única
- Capaz de capturar objetivos en movimiento a gran velocidad
Especificaciones del producto
| Modelo | Las condiciones de los requisitos de la norma EYAS615A: |
| Rendimiento del detector IR | |
| Resolución | 640x512 |
| Pitch de los píxeles | 15 μm |
| Cuidado con el aire | Se trata de una serie de medidas: |
| Rango espectral | 3.7 μm ∙ 4.8 μm MW |
| Tiempo de enfriamiento (25°C) | ≤ 6 minutos |
| DTE óptima (20°C) | ≤ 17 mK |
| Modo de trabajo | |
| Tasa de fotogramas | 1 ~ 120Hz ajustable |
| Modo de trabajo | Imagen instantánea; Modo de integración ITR/IWR; Modo Windows; Antiflorescencia |
| Especificación eléctrica | |
| Interfaz externa estándar | QSH 60 pines |
| Video digital | Cameralink: Salida de datos en bruto de 16 bits |
| Sincronización externa | CC1: INT/Frame Sincronización externa; CC2: MC Sincronización externa |
| Comunicación | Puerto serie de cameralink: TFG+/-, TC+/-; 9600bps |
| Fuente de alimentación | Panel de imagen de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energía estable | 7W |
| Dimensión (mm) | 147×58.5×71 |
| Peso | ≤ 680 g |
| Temperatura de trabajo | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
Aplicaciones industriales
El módulo de imágenes térmicas EYAS615A se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.
Nuestras ventajas
Alta sensibilidad y excelente rendimiento
Tecnología líder mundial en la industria del infrarrojo
Varios detectores de infrarrojos disponibles
Detectores IR tanto sin enfriar como enfriados en diferentes formatos y tamaños de píxeles
Producción en volumen para garantizar una entrega rápida
Tres líneas de producción con una capacidad de producción anual de hasta millones de detectores.
Preguntas frecuentes
1¿En qué industrias se utilizan los detectores infrarrojos de matriz de plano focal?
El detector de plano focal infrarrojo es el componente central del sistema de imágenes térmicas y es la clave para detectar, identificar y analizar información infrarroja de objetos.Tiene una amplia gama de aplicaciones en el tráfico, inspección, vigilancia de la seguridad, meteorología, medicina y otras industrias.
2¿Cuáles son las características del detector de plano focal infrarrojo enfriado y no enfriado?
Los detectores de plano focal infrarrojo se pueden dividir en detectores de plano focal infrarrojo enfriados y detectores de plano focal infrarrojo no enfriados.El detector infrarrojo refrigerado funciona en un ambiente de vacío de baja temperatura con una alta sensibilidad y puede distinguir diferencias de temperatura más sutiles, mientras que el detector de plano focal infrarrojo sin enfriar no necesita un entorno criogénico y puede funcionar a temperatura ambiente.
