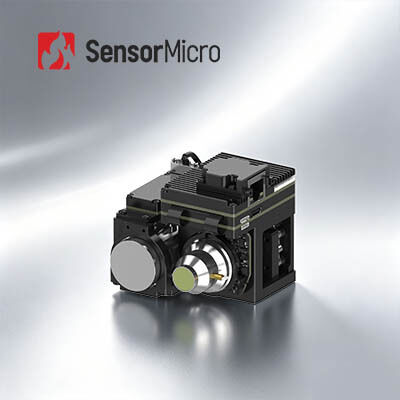

Estructura integrada del módulo 640x512 el 15μm de la cámara de RS046 MCT MWIR
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS615B |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 / 15μm | NETO | ≤ 18 mK |
|---|---|---|---|
| Rango espectral | 3,7 ~ 4,8 μm | Tamaño | 122x88x59mm |
| Resaltar | Módulo de la cámara de RS046 MWIR,Módulo 640x512 de la cámara de MWIR,Estructura integrada del módulo de la cámara de MWIR |
||
Descripción de producto
Acelerador para 640x512 / 15μm RS046 MCT MWIR Integración de detector infrarrojo enfriado
Descripción del producto
Los módulos AD enfriados de la serie EYAS tienen la función de preamplificador para convertir la señal analógica de los detectores IR enfriados en una salida de video digital.Está disponible con diferentes formatos de resolución y diferentes bandas de onda. EYAS615B es un miembro de la familia EYAS con detector infrarrojo MWIR de 640x512@15μm e RS046 criocolor integrado.
El módulo EYAS615B AD cuenta con velocidad de fotogramas de hasta 120 Hz, instantánea, ITR/IWR, ventanas, modos de trabajo anti-floración.El tablero de proximidad viene con EYAS615B lo convierte en un acelerador para que los clientes OEM realicen pruebas de aceptación rápida en detectores infrarrojos, iniciar el desarrollo secundario rápido y acortar su período de desarrollo de módulos y productos completos basados en detectores infrarrojos enfriados.
Principales características
- Fácil de desarrollar e integrar
- Interfaz Cameralink Salida de datos en bruto de 16 bits, Control de puertos serie
- Estructura integrada, las dimensiones son consistentes con el detector.
- 5 V de alimentación única
- Capaz de capturar objetivos en movimiento a gran velocidad
Especificaciones del producto
| Modelo | Las condiciones de los requisitos de la norma EYAS615B |
| Rendimiento del detector IR | |
| Resolución | 640x512 |
| Pitch de los píxeles | 15 μm |
| Cuidado con el aire | Se aplicará el código RS046: |
| Rango espectral | 3.7 μm ∙ 4.8 μm MW |
| Tiempo de enfriamiento (25°C) | ≤ 5,5 minutos |
| DTE óptima (20°C) | ≤ 18 mK |
| Modo de trabajo | |
| Tasa de fotogramas | 1 ~ 50 Hz ajustable |
| Modo de trabajo | Imagen instantánea; Modo de integración ITR/IWR; Modo Windows; Antiflorescencia |
| Especificación eléctrica | |
| Interfaz externa estándar | QSH 60 pines |
| Video digital | Cameralink: Salida de datos en bruto de 16 bits |
| Sincronización externa | CC1: INT/Frame Sincronización externa; CC2: MC Sincronización externa |
| Comunicación | Puerto serie de cameralink: TFG+/-, TC+/-; 9600bps |
| Fuente de alimentación | Panel de imagen de 1 canal: 5V 1 canal de criocolor: 12V |
| Consumo de energía estable | 8W |
| Dimensión (mm) | 122 × 88 × 59 |
| Peso | ≤ 400 g |
| Temperatura de trabajo | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
Aplicaciones industriales
El módulo de imágenes térmicas EYAS615B se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión en vuelo, la carga útil de múltiples sensores, etc.
Nuestras ventajas
Una amplia gama de formatos de productos, incluidos detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.
Una rica variedad de productos
Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones.
Desempeño excepcional
Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta fiabilidad, diseñadas para funcionar bajo una amplia gama de desafíos ambientales.
Fácil integración
Las múltiples opciones de interfaz facilitan la integración y permiten un rápido desarrollo en múltiples campos de aplicación.
Preguntas frecuentes
1¿Qué es NETD?
NETD hace referencia a "Diferencia de temperatura equivalente al ruido".Es una medida de lo bien que un detector de imágenes térmicas es capaz de distinguir entre diferencias muy pequeñas en la radiación térmica en la imagen. NETD se expresa típicamente en mili-Kelvin (mK).
2¿Cuáles son las consideraciones clave sobre un detector infrarrojo / módulo térmico para su aplicación?
---La resolución del detector
---El tamaño de los píxeles
---El DNE
---La calidad de la imagen
--- Las opciones de lentes
---El consumo de energía
---El tamaño y el peso
---La interfaz mecánica y eléctrica
---El presupuesto
3¿Cuáles son las características del detector de plano focal infrarrojo enfriado y no enfriado?
Los detectores de plano focal infrarrojo se pueden dividir en detectores de plano focal infrarrojo enfriados y detectores de plano focal infrarrojo no enfriados.El detector infrarrojo refrigerado funciona en un ambiente de vacío de baja temperatura con una alta sensibilidad y puede distinguir diferencias de temperatura más sutiles, mientras que el detector de plano focal infrarrojo sin enfriar no necesita un entorno criogénico y puede funcionar a temperatura ambiente.
