Módulo de cámara refrigerada EYAS G615MB MWIR con resolución de 640x512 y tamaño de píxel de 15 µm para fácil integración
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS G615MB |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512 / 15μm | NETO | 20 mK(F4); 25 mK(F5.5) |
|---|---|---|---|
| Rango espectral | 3,7 ~ 4,8 μm | Tamaño | 122×86×60mm |
| Tiempo de enfriamiento (23 ℃) | ≤5min30s | Peso | ≤ 400 g |
| Resaltar | Módulo infrarrojo de la toma de imágenes térmica de MWIR,módulo infrarrojo de la toma de imágenes térmica 640x512,módulo termal del 15μM MWIR |
||
Descripción de producto
Módulo de Imagen Térmica Infrarroja Enfriada EYAS G615MB Integración Fácil 640x512 / 15 µm
Integración Fácil 640x512/15 µm MCT MWIR Módulo Térmico Infrarrojo Enfriado
Los módulos AD enfriados de la serie EYAS cuentan con funcionalidad de preamplificador para convertir señales analógicas de detectores IR enfriados en una salida de flujo de video digital. Disponibles en varios formatos de resolución y bandas de onda para adaptarse a diferentes requisitos de aplicación.

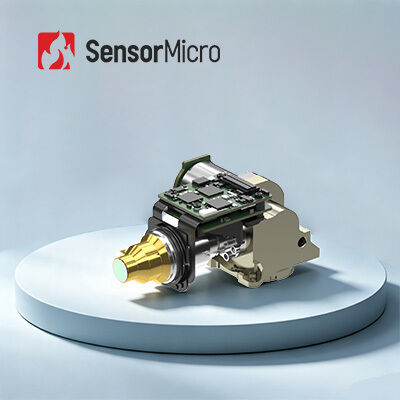

El módulo AD enfriado EYAS G615MB integra un detector infrarrojo enfriado MWIR de 640×512/15 µm con una placa de circuito AD y un criocooler Stirling rotatorio RS046. Este módulo convierte las señales de salida analógicas de los detectores infrarrojos enfriados en flujos de video digitales, al tiempo que proporciona potencia de accionamiento y temporización de control. Diseñado para ayudar a los clientes OEM a probar y verificar rápidamente los detectores, simplifica la integración entre los detectores infrarrojos enfriados y los sistemas completos, acelerando significativamente el progreso del desarrollo.
Como proveedor de detectores infrarrojos y fabricante de núcleos térmicos infrarrojos OEM, ofrecemos a los clientes diversas soluciones de imagen térmica maduras y efectivas.
Características Principales
- Conversión Analógico-Digital, Desarrollo Acelerado - Basado en detectores infrarrojos enfriados MWIR de 640x512 con circuito AD integrado para conversión analógico-digital. Diseño integrado con dimensiones consistentes con el detector.
- Infrarrojo Enfriado de Onda Media para Alta Versatilidad - Enfriamiento de onda media con excelente consistencia y suministro estable. Resolución principal que ofrece amplia adaptabilidad.
- Excelente Rendimiento, Fácil Integración - Alta velocidad de fotogramas ajustable de 1 a 100 Hz para capturar objetivos en movimiento rápido. La interfaz Cameralink emite datos brutos de 16 bits con control de puerto serie.
Especificaciones del Producto
| Modelo | EYAS G615MB |
|---|---|
| Indicadores | |
| Resolución | 640×512 |
| Tamaño de Píxel | 15 µm |
| Respuesta Espectral | 3.7 µm ±0.2 µm ~ 4.8 µm ±0.2 µm |
| NETD del Detector IR (23 °C) | 20 mK (F4) 25 mK (F5.5) |
| Modo de Trabajo | |
| Velocidad de Fotogramas | 1~ 100 Hz, ajustable |
| Modo de Trabajo | Instantánea Modos de Integración ITR/IWR Anti-blooming Modo de Ventana |
| Eléctrico | |
| Interfaz Externa Estándar | 60 pines: 37201-SM060-032W1R01 5 pines: A1257WR-S-5P-LCP |
| Video Digital | 16 bits CameraLink (Modo Base CameraLink) |
| Sincronización Externa | CC1: Sincronización de fotogramas externa |
| Comunicación | CameraLink UART (Predeterminado) / RS232 (personalizable) Velocidad en baudios: 9600 bps (Predeterminado) |
| Fuente de Alimentación | Placa AD: 5V Criocooler: 12V |
| Potencia Estable (23 °C) | ≤8.5W |
| Tiempo de Enfriamiento (23 °C) | ≤5 min 30 s |
| Tamaño (mm) | 122×86×60 |
| Peso (g) | ≤400 |
| Temperatura de Operación | -40 °C ~ +71 °C |
Aplicaciones Industriales
El módulo de imagen térmica EYAS G615MB se utiliza ampliamente en muchas áreas, incluyendo END, Monitoreo Ambiental, Vigilancia de Largo Alcance, Investigación Científica y más.
Portafolio de Productos Diverso
- Amplia Gama de Formatos de Producto - Selección completa que incluye detectores infrarrojos, núcleos de cámara y módulos para satisfacer diversos requisitos de integración.
- Rica Variedad de Productos - Múltiples resoluciones de matriz, tamaños de píxel, bandas de onda y combinaciones de opciones de lentes que brindan mayor flexibilidad para diversas aplicaciones.
- Rendimiento Sobresaliente - Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y fuerte confiabilidad, diseñados para funcionar en una amplia gama de desafíos ambientales.
- Fácil Integración - Múltiples opciones de interfaz hacen que la integración sea sencilla y permiten un desarrollo rápido en múltiples campos de aplicación.
Preguntas Frecuentes
1. ¿Cuáles son las ventajas de los detectores infrarrojos no enfriados?
Los detectores de plano focal infrarrojo no enfriados operan sin dispositivos de enfriamiento y funcionan a temperatura ambiente. Ofrecen ventajas que incluyen arranque rápido, bajo consumo de energía, tamaño pequeño, peso ligero, larga vida útil y menor costo.
2. ¿Cuáles son las consideraciones clave para un detector infrarrojo / módulo térmico para su aplicación?
- La resolución del detector
- El tamaño del píxel
- El NETD
- La calidad de la imagen
- Las opciones de lente
- El consumo de energía
- El tamaño y el peso
- La interfaz mecánica y eléctrica
- El presupuesto
