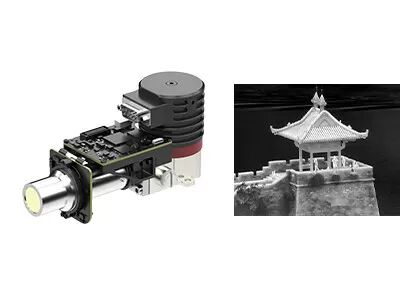

La base termal 640x512 el 15μm de la cámara de RS058 T2SL refrescó la integración infrarroja del detector
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS615L |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 / 15μm | NETO | ≤25mK |
|---|---|---|---|
| Rango espectral | 7,7 ~ 9,5 μm (largo ancho) | Velocidad de fotogramas | 1~160Hz ajustable |
| Tamaño | 148x58,5x71mm | Peso | ≤680g |
| Resaltar | Base termal de la cámara RS058,680g refrescó la integración infrarroja del detector,base termal de la cámara 640x512 |
||
Descripción de producto
Acelerador para 640x512 / 15μm RS058 T2SL Integración de detector infrarrojo enfriado LWIR
Descripción del producto
Los módulos AD enfriados de la serie EYAS tienen la función de preamplificador para convertir la señal analógica de los detectores IR enfriados en una salida de video digital.Está disponible con diferentes formatos de resolución y diferentes bandas de onda. EYAS615L es un miembro de la familia EYAS con detector de infrarrojos LWIR T2SL de 640x512 / 15μm e RS058 criocolor integrado.
El módulo EYAS615L AD cuenta con una frecuencia de fotogramas de hasta 160 Hz, lo que es ideal para aplicaciones que requieren observación de objetos en rápido movimiento.El tablero de proximidad viene con EYAS615L lo convierte en un acelerador para que los clientes OEM realicen pruebas de aceptación rápida en detectores infrarrojos, iniciar el desarrollo secundario rápido y acortar su período de desarrollo de módulos y productos completos basados en detectores infrarrojos enfriados.
Principales características
- Fácil de desarrollar e integrar
- Interfaz Cameralink Salida de datos en bruto de 16 bits, Control de puertos serie
- Estructura integrada, las dimensiones son consistentes con el detector.
- 5 V de alimentación única
- Capaz de capturar objetivos en movimiento a gran velocidad
Especificaciones del producto
| Modelo | Se aplicará el procedimiento siguiente: |
| Rendimiento del detector IR | |
| Resolución | 640x512 |
| Pitch de los píxeles | 15 μm |
| Cuidado con el aire | Se trata de una serie de medidas: |
| Rango espectral | 7.7 μm ~ 9.5 μm LW |
| Tiempo de enfriamiento (25°C) | ≤ 5,5 minutos |
| DTE óptima (20°C) | ≤ 25 mK |
| Modo de trabajo | |
| Tasa de fotogramas | 1~160Hz ajustable |
| Modo de trabajo | Imagen instantánea; Modo de integración de enlaces ITR e interlazados; Modo Windows; Anti-floración |
| Especificación eléctrica | |
| Interfaz externa estándar | QSH 60 pines |
| Video digital | Cameralink: Salida de datos en bruto de 16 bits |
| Sincronización externa | CC1: INT/Frame Sincronización externa; CC2: MC Sincronización externa |
| Comunicación | Puerto serie de cameralink: TFG+/-, TC+/-; 9600bps |
| Fuente de alimentación | Panel de imagen de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energía estable | 9W |
| Dimensión (mm) | 148×58.5×71 |
| Peso | ≤ 680 g |
| Temperatura de trabajo | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
Aplicaciones industriales
El módulo de imágenes térmicas EYAS615L se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión en vuelo, la carga útil de múltiples sensores, etc.
Nuestra línea de productos
Alta sensibilidad y excelente rendimiento
Tecnología líder mundial en la industria del infrarrojo
Varios detectores de infrarrojos disponibles
Detectores IR tanto sin enfriar como enfriados en diferentes formatos y tamaños de píxeles
Producción en volumen para garantizar una entrega rápida
Tres líneas de producción con una capacidad de producción anual de hasta millones de detectores.
Preguntas frecuentes
1¿Cómo elegir la resolución adecuada del detector infrarrojo?
Depende de las necesidades y aplicaciones reales de sus productos, y el precio también es un factor que debe tenerse en cuenta.puede elegir el detector infrarrojo con baja resoluciónSi necesita una imagen muy clara para algunos fines especiales, como el monitoreo remoto, puede elegir un detector de infrarrojos de alta resolución de 1280x1024.
2¿Cómo seleccionar el pseudo-color correcto para las imágenes térmicas?
- El blanco gris es más adecuado para el objetivo con una pequeña diferencia de temperatura
- El rojo y el azul es más adecuado para la escena donde se necesitan encontrar los puntos problemáticos.
- El rojo de hierro es la paleta de colores estándar de la industria eléctrica.
Nota: no importa la paleta que elija, la temperatura térmica no cambiará en absoluto.
3¿Cómo elegir una lente térmica de cámara infrarroja adecuada?
- Las lentes estándar pueden alcanzar objetivos normales con la distancia adecuada
- Para el teleobjetivo, es adecuado para objetivos relativamente pequeños y que necesitan ser vistos desde una distancia larga
- Para ver más detalles de objetos a corta distancia, es mejor con lente gran angular.
- Las lentes macro son para ver objetivos muy pequeños a corta distancia, como circuitos de chips.
