Módulo infrarrojo 1280x1024 el 12μm de la toma de imágenes térmica de MWIR MCT

Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo GAVIN1212
Cantidad de orden mínima 1 pedazo
Precio Negotiable
Condiciones de pago L/C, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tipo Módulo de la cámara de MWIR Detector del IR Detector refrescado
Resolución 1280x1024 / el 12μm NETD ≤20mK
Gama espectral los 3.7~4.8μm MW Tamaño 165x86x107m m
Alta luz

Módulo infrarrojo de la toma de imágenes térmica de MCT

,

módulo infrarrojo de la toma de imágenes térmica 1280x1024

,

Módulo termal infrarrojo de MWIR

Deja un mensaje
Descripción de producto

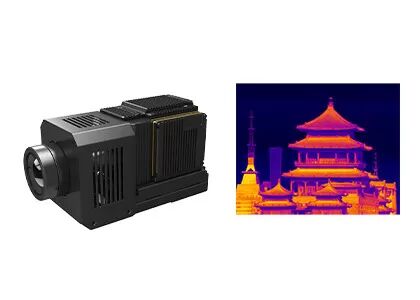

Base infrarroja de la cámara de GST GAVIN1212



Módulo de alta resolución de la toma de imágenes térmica de 1280x1024/el 12μm MWIR MCT con algoritmo del tratamiento de la imagen



Descripción de producto



GAVIN1212 es un mediados de módulo refrescado de la toma de imágenes térmica de la onda desarrollado por la tecnología de los sensores global (GST). Consiste en un detector de HgCdTe MWIR IR de la alta resolución del µm de 1280x1024@12 con el cryocooler de RS058F, la electrónica del hardware y los diversos algoritmos del tratamiento de la imagen también se integran ya para presentar imágenes termales agudas y claras.



Los algoritmos del tratamiento de la imagen incluyendo la corrección básica de la falta de uniformidad (NUC), el control del auto-aumento (AGC), el aumento inteligente de los detalles (IDE), el etc. El GAVIN1212 puede hacer salir las imágenes infrarrojas de la alta definición de los megapíxeles a través de su interfaz video del HDMI digital. Con el interfaz estándar industrial del cameralink, la cámara o el integrador de sistema infrarroja puede diseñar o integrar su propia cámara completa basada fácilmente en el módulo de la toma de imágenes térmica GAVIN1212.



Características principales



- Cubra las necesidades de la detección de la gama larga

- Alta sensibilidad, NETD≤20mK

- Campo visual amplio, resolución hasta 1280x1024

- Integración fácil en el sistema

- Interfaz de DVP/Cameralink, salida de la imagen de RAW/YUV

- Una variedad de lentes de zoom óptico continuas están disponibles



Especificaciones de producto



Modelo GAVIN1212
Funcionamiento del detector del IR
Resolución 1280x1024
Echada del pixel el 12μm
Cryocooler RS058F
Gama espectral los 3.7μm~4.8μm MW
Tiempo de enfriamiento (20°C) ≤8min
NETD (20°C) ≤20mK
Tratamiento de la imagen
Velocidad de fotogramas 50Hz/100Hz
Oscurecimiento de modo Linear/histograma/mezclado
Zoom digital ×1/×2/×4
Dirección de la imagen Horizontalmente/verticalmente/diagonalmente tirón
Algoritmo de la imagen NUC/AGC/IDE
Especificación eléctrica
Interfaz externo estándar J30JZ 25pin; Interfaz especial de la salida de HDMI
Vídeo análogo /
Vídeo de Digitaces HDMI hizo salir: YUV
Cameralink hizo salir: 16bit RAW/YUV
Sincronización externa Sincronización externa del marco: Nivel RS422
Comunicación RS422, 115200bps
Fuente de alimentación 24V±1V
Consumo de energía estable 16W
Dimensión (milímetros) 165x86x107
Peso ≤1600g
Temperatura de la operación -40°C ~ +60°C
Magnitud de la vibración Vibración: GJB Vehículo-montó transporte de alta velocidad
Choque: onda del Mitad-seno, ms 40g 11, 3 dirección de AXIS 6 3 veces por cada uno
Lente óptica
Lente opcional Enfoque continuo: 37.5~750mm/F4
Enfoque fijo: 19mm/F2; 40mm/F2; 240mm/F2



Usos industriales



El módulo infrarrojo termal de la cámara GAVIN1212 es ampliamente utilizado muchas áreas tales como sistema de vigilancia remoto, sistema del aumento de Vision del vuelo, carga útil etc. del multidetector.



Módulo infrarrojo 1280x1024 el 12μm de la toma de imágenes térmica de MWIR MCT 0



Nuestras ventajas



Módulo infrarrojo 1280x1024 el 12μm de la toma de imágenes térmica de MWIR MCT 1



FAQ



1. ¿Cuál es NETD?

NETD refiere “a diferencia de la temperatura equivalente del ruido”. Es una medida para como de bien un detector de la toma de imágenes térmica puede distinguir entre las diferencias muy pequeñas en la radiación termal en la imagen. NETD se está expresando típicamente en milli-Kelvin (mK). Cuanto más baja la figura de NETD es generalmente, más arriba la sensibilidad termal indica.



2. ¿Cuál es SWaP3?

SWaP3 refiere a tamaño, al peso, al poder, al funcionamiento y al precio. Indica la tendencia de tecnología de la industria infrarroja.



3. ¿Cuál es DRI?

DRI refiere generalmente distancia de detección, del reconocimiento y de la identificación de un sistema de la toma de imágenes térmica. Es un parámetro crucial para juzgar el funcionamiento del sistema de la toma de imágenes térmica.
