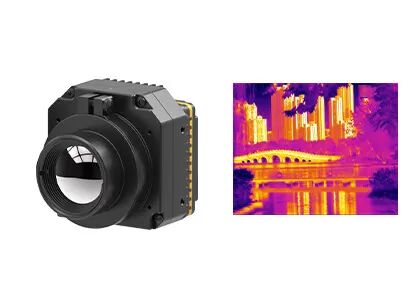

Módulo termal 400x300/el 17μm de la cámara de LWIR con toma de imágenes térmica clara

Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo PLUG417
Cantidad de orden mínima 1 pedazo
Precio Negotiable
Condiciones de pago L/C, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
NETD <30mK Peso ≤77g
Tipo Módulo sin enfriar de la cámara Velocidad de fotogramas 9Hz/25Hz/30Hz/50Hz/60Hz
Resolución 400x300 / el 17μm Consumo de energía típico <1.1W
Alta luz

Módulo termal 400x300 de la cámara

,

módulo termal de la cámara 77g

Deja un mensaje
Descripción de producto
Módulo de la cámara de PLUG617 LWIR



Módulo infrarrojo sin enfriar de la cámara del funcionamiento estable LWIR 400x300/el 17μm con toma de imágenes térmica clara



Descripción de producto



PLUG417 es uno del módulo sin enfriar del sensor de la toma de imágenes térmica de la serie del ENCHUFE desarrollado por la tecnología de los sensores global (GST).



El sensor sin enfriar consistido en de la toma de imágenes térmica de 400x300/el 17µm, la serie completa de componentes ópticos, el circuito del tratamiento de señales y el algoritmo único del tratamiento de la imagen, el módulo infrarrojo del sensor PLUG417 proporciona imagen y rendimiento superior claros.



Los módulos termales de la cámara del sensor de la serie del ENCHUFE se desarrollan especialmente para los diversos requisitos personalizados de la observación, que proporcionan diversos interfaces industriales estándar y las opciones infrarrojas de la lente para cumplir requisitos específicos de la integración. Algunas soluciones profesionales de la toma de imágenes térmica se han aplicado a muchos usos.



Características principales


- NETD<30mk> - Funcionamiento estable
- Integración fácil y enchufe
- Calidad y detalles claros de la imagen
- Adaptabilidad ambiental fuerte



Especificaciones de producto



Modelo PLUG417
Funcionamiento del detector del IR
Resolución 400x300
Echada del pixel el 17μm
Gama espectral los 8~14μm
NETD <30mk>
Tratamiento de la imagen
Velocidad de fotogramas 9Hz/25Hz/30Hz/50Hz/60Hz
Tiempo de lanzamiento <10s>
Vídeo análogo PAL/NTSC
Vídeo de Digitaces RAW/YUV/BT656/LVDS
Componente de la extensión USB/Camerlink
Oscurecimiento de modo Linear/histograma/mezclado
Zoom digital 1~8X enfoque continuo, talla 1/8 del paso
Exhibición de imagen Color caliente/candente/pseudo negro
Dirección de la imagen Horizontalmente/verticalmente/diagonalmente tirón
Algoritmo de la imagen NUC/AGC/IDE
Especificación eléctrica
Interfaz externo estándar interfaz 50pin_HOURS
Modo de la comunicación RS232-TTL, 115200bps
Voltaje de fuente 4.5~6V
Consumo de energía típico <1>
Características físicas
Dimensión (milímetros) 44.5mmx44.5mmx36.6m m
Peso ≤77g
Adaptación ambiental
Temperatura de la operación -40°C ~ +70°C
Temperatura de almacenamiento -45°C ~ +85°C
Humedad el 5%~95%, sin condensación
Vibración Vibración al azar 5.35grms, 3 AXIS
Choque onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6
La óptica
Lente opcional Foco fijo atermal: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100m m
Lente motorizada: 75mm/100mm/150m m
Zoom óptico continuo: 30-150m m



Usos industriales



El módulo termal de la cámara PLUG417 es ampliamente utilizado en seguridad y supervisión, aire libre, rescate de la aplicación de ley, lucha contra el fuego y rescate, las cargas útiles etc. de ADAS, del UAV.



Módulo termal 400x300/el 17μm de la cámara de LWIR con toma de imágenes térmica clara 0



Exposiciones



Módulo termal 400x300/el 17μm de la cámara de LWIR con toma de imágenes térmica clara 1

FAQ



1. ¿Cuál es la diferencia entre los detectores sin enfriar y refrescados del IR?



Hay actualmente dos tipos de sensores infrarrojos de la toma de imágenes térmica en el mercado, refrescados y sin enfriar.



El detector sin enfriar del IR actúa en la temperatura ambiente. Se basa en industria del semiconductor y puede ser fabricado así generalmente en volumen grande con costo tamaño pequeño y bajo. Los detectores sin enfriar del IR son ampliamente utilizados en portátil/PDA/dispositivos móviles.



Los detectores refrescados del IR se empaquetan en una unidad que los guarde en extremadamente - la baja temperatura que será apoyada por un refrigerador del cryo. Son mucho más grandes, más costosos y menos confiables que los sensores sin enfriar, principalmente debido a los sistemas de enfriamiento complejos que requieren. Sin embargo, los sistemas refrescados son increíblemente sensibles y trabajan generalmente con la óptica larga de la longitud focal para alcanzar la misión de la gama larga.
