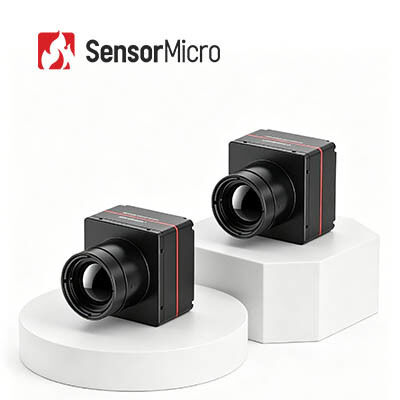

Módulo de cámara térmica con tamaño de píxel de resolución 1280x1024 y 12μm para detección de largo alcance

  • 1280x1024 Resolution 12μm Pixel Size Thermal Camera Module for Long Range Detection
Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo iSE1212
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 1280x1024/12μm NETO ≤ 30 mK
Rango espectral 8~14μm Algoritmo de imagen NUC/RDC/DNS/DDE/SFFC
Velocidad de fotogramas digitales 25Hz/30Hz/50Hz zoom digital 1X/2X/4X/8X
Resaltar

Cámara termal de alta resolución del IR

,

Módulo termal de alta resolución de la cámara del OEM
Deja un mensaje
Descripción de producto
OEM 1280x1024 / 12μm Modulo de cámara térmica de alta resolución Detección de larga distancia
Resumen del producto
Modulo infrarrojo sin enfriar de alta estabilidad 1280x1024 / 12 μm para imágenes térmicas ultraclaras

El núcleo de la cámara térmica iSE1212 cuenta con una resolución de 1280x1024 de gran matriz desarrollada por el propio equipo con un detector infrarrojo LWIR de tamaño de píxel de 12 μm.
Este módulo de imágenes térmicas eleva las imágenes térmicas de onda larga al ofrecer más del doble de la resolución del sensor de 640x480 núcleos.Asegura la detección a largo alcance manteniendo un amplio campo de visión. Una cámara 640 con la misma distancia focal ofrecería sólo la mitad del campo de visión de una cámara 1280..

Principales características
  • Imágenes de alta definición con imágenes suavesOfrece imágenes térmicas de megapixeles con un rendimiento suave y sin retraso, un campo de visión más amplio, una mayor cobertura de ángulo, un rango de detección más largo y un mayor detalle.
  • Operación sin obturador para rendimiento silencioso- No se requiere calibración del obturador durante el uso, eliminando el tartamudeo de la imagen común en los diseños tradicionales.
  • Ricos en características y fáciles de integrar- Soporta algoritmos de super-resolución, imagen en imagen, OSD personalizable, modo de reposo, calibración de un solo clic y compatibilidad con varias pantallas Micro OLED.Compatible con una amplia gama de lentes ópticas y componentes ampliados para un fácil desarrollo secundario e integración flexible del sistema.
Especificaciones del producto
Modelo el número de unidades de producción
Indicadores de los detectores de IR
Materiales sensibles VOC
Resolución 1280×1024
Tamaño de los píxeles 12 μm
Respuesta espectral 8 μm ~ 14 μm
Técnica de las TDN ≤ 30 mK
Procesamiento de imágenes
Píxeles eficaces 1280×1024
Tasa de fotogramas digitales Se aplicarán los siguientes requisitos:
Tiempo de arranque 7s
Video digital El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Algoritmo de imagen En el caso de los productos de la categoría N1 y N2, el valor de los productos de la categoría N1 será el valor de los productos de la categoría N2.
Sin obturador Apoyados
Muestra de imagen 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente)
Dirección de la imagen El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Zoom digital 1x/2x/4x/8x
Brillo de imagen Auto/Manual
Contraste de imagen Auto/Manual
Modo de compensación Manual de trabajo
El retículo Apoyados
Función del sistema
Modo de reposo Apoyados
Configuración del menú Personalizable
Lenguaje del menú Chino / Inglés
Calibración de desplazamiento Apoyados
Los teclados ≥4 ((Las funciones del botón se pueden personalizar)
Conducción con OLED Soporte para I2C, puerto paralelo de 16/24 bits, datos válidos y otras señales de pantalla de la unidad
El sistema de transmisión de luz de la pantalla se utiliza para transmitir la señal de luz de la pantalla a través de la pantalla.
Soporta señales de visualización MIPI y puede conducir directamente la pantalla IBOE VX039FHP-NH4.
Software para PC
Software informático Modulo de control y visualización de vídeo
Eléctrico
Interfaz externa estándar
50pin: BP040SB-50-0114-B-R0
Interfaz de comunicación TTL-232/USB: el número de teléfono
Interfaz de vídeo digital DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE: el número de conexión de conexión de cable de la red de conexión de cable de la red de conexión
Componentes de extensión Los datos de los datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de los sistemas de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las
Interfaz eléctrica
Válvula de alimentación 2.7V ~ 5.3V
Consumo típico de energía 1.2W@25Hz@23±3°C
Mecánica/Objetivo
Tamaño del núcleo desnudo (mm) 38 × 39 × 28 68 por 69 por 30.2
Peso del núcleo desnudo (g) 65 ± 3 88.5±3
Lentes ópticas Foro fijo térmico: 14 mm/19 mm/25 mm/35 mm Foro fijo atérmico: 50 mm/100 mm
Objetivo motorizado: 75 mm/100 mm/150 mm
Zoom continuo: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm
Componentes del obturador No se puede optar
Nivel de protección IP67 ((Objetivo delantero)
Adaptabilidad al medio ambiente
Temperatura de funcionamiento -40°C~+70°C
Temperatura de almacenamiento -45°C~+85°C
Humedad 5% a 95%, no condensante
Vibración 5.35g, vibración aleatoria, 3 ejes
Impacto Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces 500 g@1 ms
Certificación El objetivo de la presente Directiva es:
Aplicaciones industriales
Visión industrialBomberos y rescatistasVigilancia de la seguridadObservación al aire libreVisión automáticaElectrónica de consumo
Ventajas del producto
  • Cartera de productos diversificada- Amplia gama de formatos de productos, incluidos detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.
  • Una rica variedad de productos- Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones.
  • Desempeño excepcional- Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta fiabilidad, diseñadas para funcionar bajo una amplia gama de desafíos ambientales.
  • Fácil integración- Las múltiples opciones de interfaz facilitan la integración y permiten un rápido desarrollo en múltiples campos de aplicación.
Preguntas frecuentes
¿Cómo elegir la resolución adecuada del detector infrarrojo?
Depende de las necesidades y aplicaciones reales de sus productos, y el precio también es un factor que debe ser considerado.puede elegir detectores infrarrojos con una resolución más baja como 120x90Si necesita imágenes muy claras para fines especiales como la monitorización remota, puede elegir detectores infrarrojos de alta resolución de 1280x1024.
¿Cómo seleccionar el pseudo color correcto para las imágenes térmicas?
  • El blanco gris es más adecuado para objetivos con pequeñas diferencias de temperatura
  • El rojo y el azul son más adecuados para escenas donde se necesitan encontrar puntos problemáticos.
  • El rojo hierro es la paleta de colores estándar de la industria eléctrica
Nota: Independientemente de la paleta que elija, las lecturas de temperatura térmica no cambiarán.
¿Cómo elegir una lente térmica de cámara infrarroja adecuada?
  • Lente estándarPuede alcanzar objetivos normales a una distancia adecuada.
  • Lentes para teleobjetivoEs adecuado para objetivos relativamente pequeños que necesitan ser vistos desde una distancia larga.
  • Lentes de gran angulares mejor para ver más detalles de los objetos a corta distancia
  • Lentes de macroEs para ver objetivos muy pequeños a corta distancia, como circuitos de chips.
