Módulo termal de alta resolución LWIR sin enfriar 1280x1024/el 12μm de la cámara de la voz

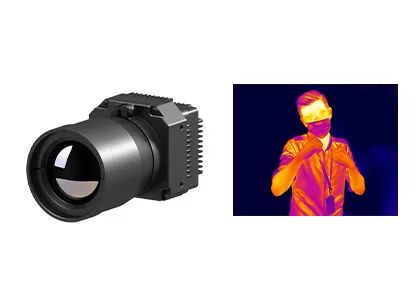

  • VOx High Resolution Thermal Camera Module Uncooled LWIR 1280x1024 / 12μm
Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo PLUG1212R
Cantidad de orden mínima 1 pedazo
Precio negotiable
Condiciones de pago LC, T/T
Datos del producto
Resolución 1280x1024/12μm NETO <50mK
Rango espectral 8~14μm Tamaño 20x20x10.4m m
Resaltar

Módulo termal de alta resolución de la cámara de la voz

,

Módulo termal de alta resolución 1280x1024 de la cámara
Deja un mensaje
Descripción de producto

Modulo de cámara térmica LWIR 1280x1024/12μm sin enfriamiento VOx para medición de temperatura industrial


Descripción del producto


PLUG1212R es uno de los módulos de cámara infrarroja sin enfriar de la serie PLUG-R. Adopta el detector infrarrojo sin enfriar de microbolómetro VOx de plano focal preferido en el mercado,circuito profesional de procesamiento de señales y plataforma de procesamiento de imágenes, transforma completamente la radiación infrarroja de destino en datos de temperatura.Su medición de temperatura está disponible y el rango de temperatura puede ser personalizable desde -20 °C ~ 150 °C para la medición de temperatura industrial.


Con una gran resolución de 1280x1024, el módulo térmico no enfriado PLUG1212R podría presentar más detalles de la imagen y admite un campo de visión más amplio.El tamaño reducido de los píxeles de 12 μm ofrece una mejor resolución espacial y coincide con el enfoque óptico más corto de la lente para lograr la misma misión de rango.


Principales características


- El paso de los píxeles: 12 μm

- Resolución: 1280x1024

- Rango de espectro: 8 μm -14 μm

- Alta sensibilidad: NETD < 30mK

- Rango de temperaturas: -20°C a 150°C, 100°C a 550°C

- Precisión de la temperatura: ±2°C o ±2%

- Alta fiabilidad y fuerte adaptabilidad al medio ambiente.


Especificaciones del producto


Modelo Se aplicará el método siguiente:
Rendimiento del detector IR
Resolución 1280x1024
Pitch de los píxeles 12 μm
Rango espectral 8 ~ 14 μm
DNI de las empresas < 30 millones de toneladas
Procesamiento de imágenes
Tasa de fotogramas 25 Hz
Tiempo de arranque < 25 s
Video analógico /
Video digital Se aplicarán las siguientes medidas:
Componente de extensión USB/Camerlink: el dispositivo de conexión de cable de la cámara
Modo de atenuación Se trata de un sistema de control de las emisiones de gases de escape.
Zoom digital 1 ~ 8X Zoom continuo, tamaño de paso 1/8
Muestra de imagen Negro caliente/blanco caliente/pseudo-color
Dirección de la imagen El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Algoritmo de imagen NUC/AGC/IDE: el nombre del operador
Especificación eléctrica
Interfaz externa estándar Interfaz 50pin_HRS
Modo de comunicación Se trata de un sistema de transmisión de datos.
Válvula de alimentación 5 ± 0,5 V
Medición de la temperatura
Rango de temperatura de funcionamiento -10°C a 50°C
Rango de temperatura -20°C a 150°C, 100°C a 550°C. Las temperaturas más bajas son las más bajas.
Precisión de la temperatura ±2°C o ±2% (tomar el valor máximo)
El SDK ARM/Windows/Linux SDK, termografía de pantalla completa
Características físicas
Dimensión (mm) 56 por 56 por 40.2
Peso ≤ 200 g
Adaptación al medio ambiente
Temperatura de funcionamiento -40 °C ~ +70 °C
Temperatura de almacenamiento -45 °C ~ +85 °C
Humedad 5% a 95%, no condensante
Vibración Vibración aleatoria 5,35 gramos, 3 Ejes
El choque Onda de medio seno, 40g/11ms, 3 Ejes 6 Dirección
Optica
Lentes opcionales Foro fijo atérmico: 19 mm/25 mm


Aplicaciones industriales


El módulo de imágenes infrarrojas PLU1212R se utiliza ampliamente en electricidad eléctrica, visión automática, inspección de edificios, metalurgia petroquímica, etc.

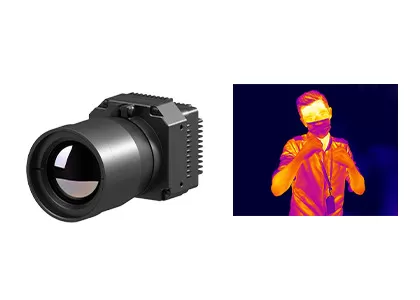

Módulo termal de alta resolución LWIR sin enfriar 1280x1024/el 12μm de la cámara de la voz 0

Sobre nosotros


SensorMicro se dedica a ofrecer servicios integrales y profesionales que sustentan el éxito de nuestros clientes durante todo el ciclo de vida del proyecto.Nuestro sistema de servicios está construido sobre los valores fundamentales de la fiabilidad, capacidad de respuesta y personalización, asegurando que cada cliente reciba un soporte personalizado que se alinee con sus necesidades comerciales únicas.


Preguntas frecuentes


1¿Cómo elegir la resolución adecuada del detector infrarrojo?

Depende de las necesidades y aplicaciones reales de sus productos, y el precio también es un factor que debe tenerse en cuenta.puede elegir el detector infrarrojo con baja resoluciónSi necesita una imagen muy clara para algunos fines especiales, como el monitoreo remoto, puede elegir un detector de infrarrojos de alta resolución de 1280x1024.


2¿Cómo seleccionar el pseudo-color correcto para las imágenes térmicas?

- El blanco gris es más adecuado para el objetivo con una pequeña diferencia de temperatura

- El rojo y el azul es más adecuado para la escena donde se necesitan encontrar los puntos problemáticos.

- El rojo de hierro es la paleta de colores estándar de la industria eléctrica.

Nota: no importa la paleta que elija, la temperatura térmica no cambiará en absoluto.


3¿Cómo elegir una lente térmica de cámara infrarroja adecuada?

- Las lentes estándar pueden alcanzar objetivos normales con la distancia adecuada

- Para el teleobjetivo, es adecuado para objetivos relativamente pequeños y que necesitan ser vistos desde una distancia larga

- Para ver más detalles de objetos a corta distancia, es mejor con lente gran angular.

- Las lentes macro son para ver objetivos muy pequeños a corta distancia, como circuitos de chips.
