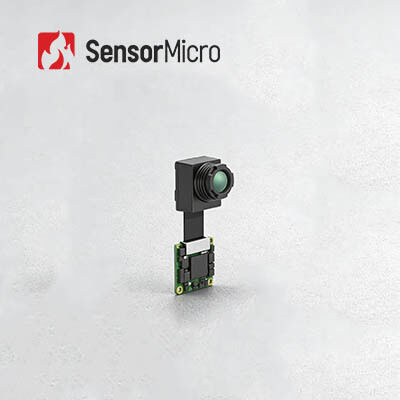

Mini 256x192 Resolución 12μm Tamaño de píxel Núcleo de cámara térmica FPA sin enfriar con función de termografía
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | Mini212G2 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 256x192/12μm | NETO | ≤50mK |
|---|---|---|---|
| Rango espectral | 8~14μm | Voltaje de funcionamiento | 3,3 V ± 0,1 V |
| Rango de medición de temperatura | -20℃~+550℃ | Precisión de la medición de temperatura | ±2℃ o el ±2% |
| Resaltar | base termal de la cámara 256x192,Base termal de la cámara sin enfriar,Módulo infrarrojo de la cámara de FPA |
||
Descripción de producto
Módulo de cámara infrarroja FPA sin enfriar de núcleo de cámara térmica mini 256x192/12μm con termografía
Resumen del producto
El módulo miniatura de infrarrojos Mini212G2 sin enfriar integra un paquete de nivel de obleas (WLP) de 256x192/12μm con detector de infrarrojos VOx sin enfriar y un circuito de procesamiento de señal de alto rendimiento.Este módulo de imagen térmica ligero cuenta con una función termográfica opcional con un rango de medición de temperatura de -20°C a 550°C para aplicaciones industriales.
Construida sobre el módulo infrarrojo TIMO212 desarrollado por SensorMicro, esta solución incluye una placa de procesamiento ISP infrarrojo que permite la salida directa de matrices de temperatura e imágenes térmicas,Reducción significativa de la carga de trabajo de desarrolloCon un tamaño compacto, bajo consumo de energía y eficiencia de costos, admite múltiples configuraciones de campo de visión e integra interfaces de control universales para una amplia aplicabilidad industrial.
Características clave
- Módulo en miniatura con salida directa de imágenes térmicas- Equipado con un detector de infrarrojos a nivel de oblea de 256 × 192 / 12 μm desarrollado por el propio fabricante para obtener ventajas significativas en cuanto a costes
- Diseño ultracompacto- Solo 17×17 mm (PCBA) de tamaño, con un peso de tan solo 4 g - ideal para aplicaciones de espacio limitado
- Procesamiento integrado- La placa de procesamiento del ISP y los algoritmos de imagen de próxima generación entregan imágenes térmicas claras directamente
- Detección precisa- Medición de temperatura de alta precisión con una precisión de hasta ±2°C; admite mediciones puntuales, de área y de fotograma completo
- Configuración flexible- Varias opciones de lentes de campo de visión disponibles para satisfacer diversos requisitos de observación
- Las interfaces ricas- USB2.0 / MIPI / DVP / BT.656 / LVDS y otras interfaces de salida de vídeo digital
- Compatibilidad con las normas de la industria- Compatible con las interfaces estándar de la industria
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Modelo | Mini212G2 |
| Resolución | 256×192 |
| Tamaño de los píxeles | 12 μm |
| Respuesta espectral | 8 ~ 14 μm |
| DNI de las empresas | ≤ 50 mK |
| Datos de salida | 14 bits en bruto |
| Tasa de fotogramas | La termografía es de 25 Hz, la imagen es de 50 Hz. |
| Modo de enfoque | Sin enfoque |
| Lente (HFOV/FL) | 17.5°/10mm. 25°/7mm. 56°/3.2mm. 90°/2.1mm. No hay más remedio. |
| Peso (g) | 7.1 6.4 4 6.8 |
| Tamaño del PCBA (mm) | 17×17 |
| Interfaz de vídeo digital | Los datos de las unidades de seguridad de los sistemas de transmisión por cable deberán estar disponibles en el sitio web de la autoridad competente. |
| Interfaz de vídeo analógica | El sistema de control de velocidad (CVBS) (NTSC) |
| Voltado de funcionamiento | 3.3V±0,1V |
| Consumo típico de energía | 330 mW |
| Rango de medición de la temperatura | -20°C~+550°C (-20°C~+150°C) |
| Precisión de la medición de la temperatura | Más de ±2 °C / ±2% |
| Temperatura de funcionamiento | -40°C~+70°C |
| Humedad | 5% ~ 85% |
| Temperatura de almacenamiento | -45°C~+85°C |
| Certificación | RoHS 2.0 / alcance |
Aplicaciones industriales
Este producto está diseñado para aplicaciones en AIoT, visión artificial, visión industrial, monitoreo de seguridad y observación nocturna:
- - ¿ Qué?- Integración en dispositivos AIoT compactos, incluidos electrodomésticos inteligentes, dispositivos portátiles y monitores ambientales inteligentes
- Visión industrial- Monitoreo en tiempo real de los equipos industriales, escenarios de procesamiento y soldadura por láser, detección de semiconductores
- Control de la seguridad- Detección de intrusos ilegales y activación de alarmas en tiempo real
Ventajas de la cartera de productos
- Los formatos son diversos- Amplia gama de detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración
- Una gran variedad- Resoluciones de múltiples matrices, tamaños de píxeles, bandas de onda y opciones de lentes para una mayor flexibilidad de aplicación
- Desempeño excepcional- Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y gran fiabilidad ante los desafíos ambientales
- Fácil integración- Múltiples opciones de interfaz para una integración sencilla y un desarrollo rápido en todos los campos de aplicación
Preguntas frecuentes
¿Qué es la imagen térmica infrarroja?
La imagen térmica infrarroja utiliza radiación infrarroja y energía térmica para recopilar información sobre objetos.así como las variaciones dentro de los propios objetos, las imágenes térmicas infrarrojas muestran fluctuaciones de radiación que revelan las características de la escena.
¿Cuáles son las ventajas de las imágenes térmicas infrarrojas?
- Ver a través de la oscuridad total
- Identificación bajo camuflaje
- Detección a larga distancia
- Detección de la distribución del calor
- Medición de la temperatura sin contacto
- Consciencia de la ocupación
¿Cuáles son las aplicaciones de las imágenes térmicas infrarrojas?
La medición de la temperatura y la obtención de imágenes en todo tiempo son las dos funciones básicas de la tecnología de imágenes térmicas infrarrojas.Los productos desarrollados con estas tecnologías se utilizan ampliamente en campos tradicionales, incluida la energía eléctrica, seguridad y vigilancia, fabricación industrial, investigación científica y tratamiento médico.
