Módulo de cámara infrarroja de resolución 640×512 con sensibilidad ≤ 25 mK y consumo de energía ultrabajo
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL612 MÁS |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512 / 12μm | NETD típico | ≤25mK |
|---|---|---|---|
| Rango espectral | 8~14μm | Video digital | RAW/YUV/MATRIZ-TEMP |
| Interfaz de comunicación | TTL-232/USB2.0 | Velocidad de fotogramas digitales | 25/30/50 Hz |
| Resaltar | Cámara infrarroja del abejón de ITL612R,Módulo infrarrojo de la cámara del abejón |
||
Descripción de producto

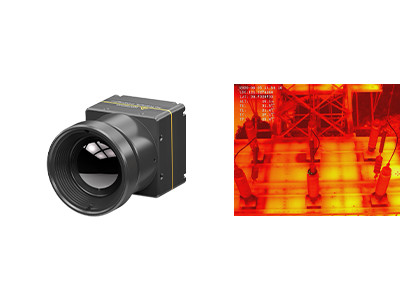

640×512 Módulo de cámara infrarroja para inspección de energía eléctrica
Imágenes térmicas de alta resolución
El iTL612 PLUS empaqueta un detector de 640×512 en una huella de 17.3 mm que pesa sólo 13.7 g. Con sensibilidad ≤25 mK, procesamiento de imagen de próxima generación,y soporte para interfaces múltiples (MIPI), USB, LVDS, y más), ofrece una claridad sin igual en el paquete más ligero, todo a solo 0,65W. La integración nunca ha sido tan fácil.
Principales características
- Levedad sin igual y carga mínima:Tamaño ultra-miniatura: 17,3 × 17,3 × 24,2 mm (incluida la lente de 9,1 mm); Ultra-ligero: 13,7 ± 0,5 g (incluida la lente de 9,1 mm); Consumo de energía ultra-bajo: Tan bajo como 0,65 W
- Impulsado por ApexCore, más sensible y más claro:Desarrollado basado en el detector de infrarrojos ApexCore de próxima generación, con una sensibilidad térmica tan baja como ≤25 mK; Mejorado con algoritmos de procesamiento de imágenes de próxima generación para obtener imágenes más claras
- Desarrollo fácil e integración perfecta:Varias opciones de lentes disponibles para adaptarse a varios escenarios de aplicación; Soporta múltiples interfaces de salida de imagen: DVP8, LVDS, MIPI, USB 2.0, y BT.656; salida de datos RAW/YUV/Matrix-TEMP con control de puerto serie
Especificaciones del producto
| Modelo | Se trata de un sistema de control de las emisiones. |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 640×512 |
| Tamaño de los píxeles | 12 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | ≤ 25 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 25/30 Hz/50 Hz |
| Tiempo de arranque | ≤ 6 s |
| Video digital | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Muestra de imagen | 10 (Negro caliente/Blanco caliente/Pseudocolor) |
| Eléctrico | |
| Interfaz externa estándar | Interfaz 30Pin_HRS: DF40C-30DP-0.4V ((51) |
| Interfaz externa del MIPI | Interfaz del conector 34Pin_Panasonic: AXE634124 |
| Interfaz de comunicación | TTL-232/USB2 y TTL-232/USB2.0 |
| Interfaz de vídeo digital | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Válvula de alimentación | 4.2-5.5V |
| Consumo típico de energía | 0.65W |
| Mecánica | |
| Tamaño (incluida la lente) | 17.3×17.3×24.2 (objetivo de 9,1 mm) 17.3×17.3×30.2 (13mm de lente) 17.3×17.3×38 (24mm de lente) 17.3×17.3×54 (45 mm de lente) |
| Peso (incluida la lente) | 13.7±0,5 g (objetivo de 9,1 mm) 17.9±0,5 g (13 mm de lente) 27.3±0,5 g (24 mm de lente) La luz de la lente de 45 mm debe ser de: |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35g, vibración aleatoria, 3 ejes |
| Impacto | Meja onda senoidal, 30 g / 11 ms, dirección de impacto X eje, 3 veces |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | Foro fijo Atermal: 9.1/13/24/45 mm |
Aplicaciones industriales
El módulo de cámara térmica iTL612 PLUS se puede utilizar para la lucha contra incendios forestales, el mantenimiento de la energía, la inspección fotovoltaica, el monitoreo de seguridad, los dispositivos portátiles, los dispositivos portátiles y más.
Nuestras ventajas
- Gamma de productos completa:Una amplia gama de formatos de productos, incluidos detectores de infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración
- Variedad de productos:Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones
- Rendimiento excepcional:Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta fiabilidad, diseñadas para funcionar bajo una amplia gama de desafíos ambientales
- Integración fácil:Las múltiples opciones de interfaz facilitan la integración y permiten un desarrollo rápido en múltiples campos de aplicación
Preguntas frecuentes
¿Qué es la imagen térmica infrarroja?
En la naturaleza, todos los objetos cuya temperatura es superior al cero absoluto (-273 ° C) pueden irradiar rayos infrarrojos.Usando el detector de la cámara infrarroja para medir la diferencia de temperatura de la radiación infrarroja entre el objetivo y el fondo, se pueden obtener diferentes imágenes infrarrojas, que también se llaman imágenes térmicas.
¿Cómo funcionan los detectores infrarrojos?
La radiación infrarroja emitida por el objetivo entra en el rango de detección del detector térmico.Entonces el detector infrarrojo convierte la señal de radiación de intensidad diferente en la señal eléctrica correspondiente., y luego a través de la amplificación y el procesamiento de video, forma la imagen infrarroja que puede ser observada a simple vista.
¿Cuáles son las ventajas de los detectores infrarrojos enfriados?
El detector de plano focal infrarrojo enfriado funciona a una temperatura baja que es proporcionada por un detector dewar cooler (ddc).Tiene una alta sensibilidad y puede distinguir diferencias de temperatura más sutiles que el detector infrarrojo sin enfriarPuede detectar, identificar y reconocer objetos a una distancia muy larga que es de más de diez kilómetros de distancia.La estructura del detector enfriado es muy compleja lo que resulta en un costo relativamente alto que el detector sin enfriar.
