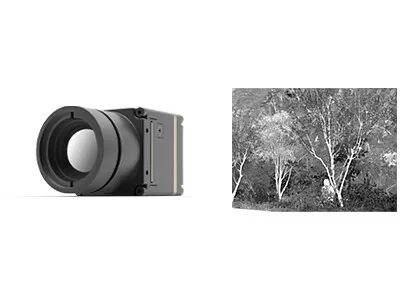

base termal de la cámara de seguridad de 400x300 el 17μm con el detector infrarrojo sin enfriar de LWIR
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xTecnología | Infrarrojo | Material | Óxido del vanadio |
---|---|---|---|
Resolución | los 400x300/17μm | NETD | <40mK |
Gama espectral | los 8~14μm | Exactitud de la temperatura | ±3℃ o el ±3% |
Alta luz | base termal de la cámara de seguridad 400x300,Base termal LWIR de la cámara de seguridad,Detector infrarrojo sin enfriar de LWIR |
Seguridad y supervisión del módulo termal de la cámara con el detector infrarrojo sin enfriar 400x300/el 17μm de LWIR
El módulo infrarrojo sin enfriar de COIN417/R se diseña especialmente para la cámara de seguridad termal. Integra el detector de la proyección de imagen del paquete de la oblea de 400x300/el 17μm (WLP), el circuito del tratamiento de señales del alto rendimiento y el algoritmo infrarrojos llanos del tratamiento de la imagen.
Las características infrarrojas del módulo de COIN417/R en la presentación termal aguda y quebradiza de la imagen, el tamaño compacto y el bajo costo. También tiene una función termográfica opcional con la gama de la medida del ℃ -20℃~550 para la medida industrial de la temperatura.
Sus características ligeras y flexibles con los diversos interfaces del estándar industrial hacen beneficioso para que los clientes del OEM conduzcan su desarrollo e integración secundarios en toda clase de cámaras termales infrarrojas en el campo de la seguridad y de la vigilancia, que acortan grandemente su tiempo de desarrollo y ahorran el coste para ellas.
- Mini Size: 25.4x25.4x14.1m m
- Peso ligero
- NETD<40mk>
- Imagen de alta calidad
- Bajo consumo de energía
- Desarrollo y integración rápidos
Modelo | COIN417/R |
Funcionamiento del detector del IR | |
Resolución | 400x300 |
Echada del pixel | el 17μm |
Gama espectral | los 8~14μm |
NETD | <40mk> |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz/50Hz/60Hz |
Tiempo de lanzamiento | ≤10s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | RAW/YUV/BT656 |
Oscurecimiento de modo | Linear/histograma/mezclado |
Zoom digital | 1~8X enfoque continuo, talla 1/8 del paso |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Dirección de la imagen | Horizontalmente/verticalmente/diagonalmente tirón |
Algoritmo de la imagen | NUC/AGC/IDE/DNR |
Especificación eléctrica | |
Interfaz externo estándar | 30pin_HOURS |
Modo de la comunicación | RS232-TTL, 115200bps |
Voltaje de fuente | 3.5~5.5V |
Consumo de energía típico | <1> |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10°C~50°C |
Gama de la medida de la temperatura | -20°C~150°C, 100°C~550°C |
Exactitud de la temperatura | ±3℃ o los ±3% (tome el valor máximo) |
SDK | Ayuda ARM/Windows/Linux SDK, termografía de plena pantalla |
Características físicas | |
Dimensión (milímetros) | 25.4x25.4x14.1 (con el obturador) |
Peso | 13g±0.5g (sin la lente) |
Adaptación ambiental | |
Temperatura de la operación | -40°C ~ +70°C |
Temperatura de almacenamiento | -45°C ~ +85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | Vibración al azar 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
La óptica | |
Lente opcional | Foco fijo atermal: 9.7mm/15mm/19m m |
El módulo de la toma de imágenes térmica de COIN417/R se puede integrar en la cámara de seguridad termal con la gama cercana y la medida de mediano alcance del supervisión e industrial de la temperatura, tal como cámara de caja, cámara de la bóveda de la velocidad, cámara de la bóveda.
1. ¿Cuáles son las ventajas de detectores infrarrojos sin enfriar?
El detector infrarrojo sin enfriar del avión focal no necesita el dispositivo refrescado, él puede trabajar en la temperatura ambiente y tiene las ventajas del comienzo rápido, bajo consumo de energía, tamaño pequeño, ligero, larga vida, bajo costo y así sucesivamente.
2. ¿Cuáles son los advanyages de la toma de imágenes térmica en el campo de la seguridad y de la supervisión?
- Un campo visual y una distancia más grandes de la visión nocturna de diez de kilómetros
- El fuego ocultado Detect por adelantado, y encuentra peligro del fuego anterior según calor anormal.
- Reciba la radiación infrarroja pasiva de la blanco sin luz adicional
- Trabaje normalmente en el ambiente duro tal como humo, la neblina, la lluvia y la nieve, el resplandor, la luz fuerte etc.
- Distinga exactamente humano o animal con la distribución termal, detectan camuflaje en bosque y el otro ambiente complejo, reduce tarifa de la falsa alarma.
