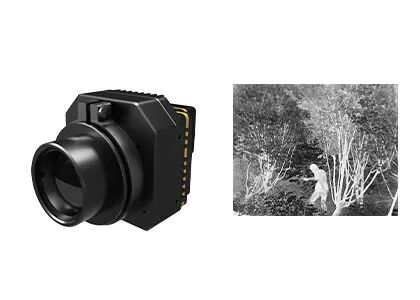

1280x1024 de alta resolución el 12μm MCT MWIR refrescó el módulo infrarrojo de la cámara
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS1212 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 1280x1024 | Paso de píxeles | 12 μm |
|---|---|---|---|
| NETO | ≤20mK | Rango espectral | 3,7~4,8 μm MW |
| Tamaño | 149x58,5x71mm | Velocidad de fotogramas | 1~100Hz ajustable |
| Resaltar | Pequeño módulo de la cámara de MWIR,Pequeño módulo de la cámara de MCT,Pequeño módulo 1280x1024 de la cámara |
||
Descripción de producto
Módulo infrarrojo refrigerado MWIR de alta resolución 1280x1024 / 12μm MCT con tabla de proximidad
Descripción del producto
EYAS1212 es un módulo infrarrojo refrigerado analógico-digital de alta resolución basado en 1280x1024 formatos de 12 μm de tono IR FPA.
Este módulo AD incluye una placa de proximidad que proporciona el tiempo FPA, y las fuentes de alimentación sensibles.La interfaz Camera Link emite datos en bruto de 16 bits, lo que simplifica enormemente la integración del detector en el sistema.
Por lo tanto, el módulo EYAS1212 AD facilita a los clientes OEM realizar pruebas de aceptación rápida en detectores infrarrojos enfriados de 1280x1024 / 12μm,iniciar el desarrollo secundario rápido y acortar su período de desarrollo de módulos infrarrojos enfriados o cámaras térmicas infrarrojas completas o sistemas basados en detectores infrarrojos enfriados.
Principales características
- Fácil de desarrollar e integrar
- Interfaz Cameralink Salida de datos en bruto de 16 bits, Control de puertos serie
- Estructura integrada, las dimensiones son consistentes con el detector.
- 5 V de alimentación única
- Capaz de capturar objetivos en movimiento a gran velocidad
Especificaciones del producto
| Modelo | EYAS1212 |
| Rendimiento del detector IR | |
| Resolución | 1280x1024 |
| Pitch de los píxeles | 12 μm |
| Cuidado con el aire | Se trata de un sistema de seguridad. |
| Rango espectral | 3.7 μm ∙ 4.8 μm MW |
| Tiempo de enfriamiento (25°C) | ≤ 6 minutos |
| DTE óptima (20°C) | ≤ 20 mK |
| Modo de trabajo | |
| Tasa de fotogramas | 1~100 Hz ajustable |
| Modo de trabajo | Imagen instantánea; Modo de integración ITR/IWR; Modo Windows; Antiflorescencia |
| Especificación eléctrica | |
| Interfaz externa estándar | QSH 60 pines |
| Video digital | Cameralink: Salida de datos en bruto de 16 bits |
| Sincronización externa | CC1: INT/Frame Sincronización externa; CC2: MC Sincronización externa |
| Comunicación | Puerto serie de cameralink: TFG+/-, TC+/-; 9600bps |
| Fuente de alimentación | Panel de imagen de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energía estable | 9W |
| Dimensión (mm) | 149 × 58,5 × 71 |
| Peso | ≤ 680 g |
| Temperatura de trabajo | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
Aplicaciones industriales
El módulo de imágenes térmicas EYAS1212 se utiliza ampliamente en la integración de la cámara de seguridad térmica.
Servicio estandarizado
Documentación completa: manuales del producto, guías de instalación y referencias de selección.
Asistencia en desarrollo y pruebas: Pruebas integradas de muestras, evaluación del rendimiento y verificación de parámetros facilitados.
Advanced Developer Toolkit: SDK, API, algoritmos y herramientas de depuración para una integración profunda.
Apoyo técnico remoto: soporte 24/7 respuesta rápida y resolución oportuna de problemas críticos.
Garantía: piezas originales y estricto cumplimiento del proceso para restablecer un rendimiento óptimo.
Preguntas frecuentes
1¿Qué es la imagen térmica infrarroja?
En la naturaleza, todos los objetos cuya temperatura es superior al cero absoluto (- 273 °C) pueden irradiar rayos infrarrojos.Usando el detector de la cámara infrarroja para medir la diferencia de temperatura de la radiación infrarroja entre el objetivo y el fondo, se pueden obtener diferentes imágenes infrarrojas, que también se llaman imágenes térmicas.
2¿Cómo funcionan los detectores infrarrojos?
La radiación infrarroja emitida por el objetivo entra en el rango de detección del detector térmico.Entonces el detector infrarrojo convierte la señal de radiación de intensidad diferente en la señal eléctrica correspondiente., y luego a través de la amplificación y el procesamiento de video, forma la imagen infrarroja que puede ser observada a simple vista.
3¿Cuáles son las ventajas de los detectores infrarrojos enfriados?
El detector de plano focal infrarrojo enfriado funciona a una temperatura baja que es proporcionada por un detector dewar cooler (ddc).Tiene una alta sensibilidad y puede distinguir diferencias de temperatura más sutiles que el detector infrarrojo sin enfriarPuede detectar, identificar y reconocer objetos a una distancia muy larga que es de más de diez kilómetros de distancia.La estructura del detector enfriado es muy compleja lo que resulta en un costo relativamente alto que el detector sin enfriar.
