Módulo sin enfriar de la cámara de la toma de imágenes térmica de 640x512/el 12μm para las cargas útiles del UAV/del abejón
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 640x512 / el 12μm | NETD típico | ≤40mK |
---|---|---|---|
Gama espectral | los 8~14μm | TAMAÑO | 25.4×25.4×27.4 (con la lente de 9.1m m) |
Gama de temperaturas | -20℃~+550℃ (adaptable) | Exactitud de la temperatura | ±3℃ o el ±3% |
Alta luz | módulo de la cámara de la toma de imágenes térmica 12uM,Módulo de la cámara de la toma de imágenes térmica de las cargas útiles del UAV,Base termal de la cámara de las cargas útiles del abejón |

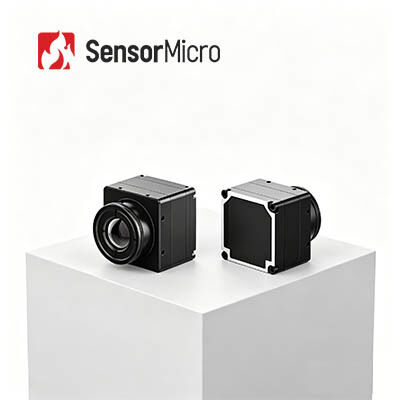

COIN612R es una cámara infrarroja asequible con el sistema de la toma de imágenes térmica diseñado para los vehículos de aire sin tripulación comerciales (drones/UAV). Es pequeño de tamaño y luz en el peso, que se puede integrar fácilmente en los UAVs ligeros para realizar la supervisión para todo clima de las condiciones del aire y de tierra.
La base infrarroja de la cámara de COIN612R integra el detector termal infrarrojo llano del paquete de la oblea de 640x512/el 12μm (WLP). Ofrece en la presentación aguda y quebradiza de la imagen, el tamaño compacto y el bajo costo. Este módulo termal de la cámara también tiene una función termográfica opcional con la gama de la medida del ℃ -20℃~550 para la medida industrial de la temperatura.
- Mini Size
- Peso ligero
- NETD≤40mk típico
- Imagen de alta calidad
- Bajo consumo de energía
- Desarrollo y integración rápidos
Modelo | COIN612/R |
Funcionamiento del detector del IR | |
Material sensible | Óxido del vanadio |
Resolución | 640×512 |
Echada del pixel | el 12μm |
Gama espectral | los 8μm ~14μm |
NETD típico | ≤40mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | 5s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | RAW/YUV/BT656 |
Algoritmo de la imagen | Corrección de la falta de uniformidad (NUC) reducción del nivel de ruidos 3D (3DNR) 2.a reducción del nivel de ruidos (DNS) Compresión del rango dinámico (Manual del Transportista) Aumento de borde (EE) |
Zoom digital | 1~8X enfoque continuo, talla 1/8 del paso (salida de YUV) |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Software de la PC | |
ICC software | Control y reproducción de vídeo de módulo |
Especificaciones eléctricas | |
Interfaz externo estándar | 50Pin_HOURS: DF40C-50DP-0.4V (51), (HORAS, varón) |
Tablero de extensión del USB | Tipo-c |
Interfaz de comunicaciones | TTL-232/USB2.0 |
Interfaz video de Digitaces | CMOS8/CMOS16/LVDS/USB2.0 |
Voltaje de fuente | 4~5.5V |
Consumo de energía típico | 0.9W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10℃~+50℃ |
Gama de la medida de la temperatura | -20℃~150℃, 0℃~550℃ (extensión de la ayuda y arreglo para requisitos particulares) |
Exactitud de la medida de la temperatura | Mayor de ±3℃ o el ±3% |
Medida regional de la temperatura | Valor máximo, mínimo y medio de la ayuda de la temperatura regional de la salida |
SDK | Windows/Linux/ARM; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Tamaño (milímetros) | 25.4×25.4×27.4 (con la lente de 9.1m m) 25.4×25.4×39.5 (con la lente de 13m m) 25.4×25.4×38.3 (con la lente de 19m m) |
Peso | 27g±2g (con la lente de 9.1m m) 40g±2g (con la lente de 13m m) 41g±2g (con la lente de 19m m) |
Adaptabilidad ambiental | |
Temperatura de la operación | -40°C ~ +70°C |
Temperatura de almacenamiento | -45°C ~ +85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | Vibración al azar 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
Certificado | ROHS2.0/REACH |
La óptica | |
Lente opcional | Foco fijo atermal: 9.1mm/13mm/19m m |
Nivel de la protección | Grado IP67 (Front Surface) |
La cámara termal de COIN612R para el UAV se puede utilizar para la inspección de la energía eléctrica, la inspección fotovoltaica, la detección de la protección del medio ambiente, la investigación científica, la fotografía aérea, la investigación policial, la ayuda humanitaria y el rescate, la prevención del incendio forestal, la seguridad urbana etc.
1. ¿Cuál es termografía infrarroja?
La termografía es una nueva y eficaz tecnología del método de diagnóstico no invasor basado en la detección de la temperatura de superficie del objeto. La radiación infrarroja (IR) emitió de un objeto se registra y se visualiza bajo la forma de mapa de la distribución de la temperatura.
2. ¿Para qué se puede la termografía infrarroja utilizar?
La imagen termal infrarroja se puede utilizar para realizar las inspecciones caseras, determinar defectos estructurales, las faltas eléctricas, las averías mecánicas, los cambios fisiológicos en gente y los animales y mucho más.
3. ¿Cuáles son las ventajas de la termografía infrarroja?
Para la prueba no destructiva, es simple probar y rápido a la respuesta sin el daño, que los resultados en los costes de ahorro, eficacia cada vez mayor del trabajo, reduciendo mano de obra y la depreciación del equipo.
Para la termografía médica, es muy eficiente encontrar los problemas ocultados en cuerpo humano, caja fuerte del 100% sin la radiación y el dolor, que es una herramienta ideal para el control de la salud temprano
