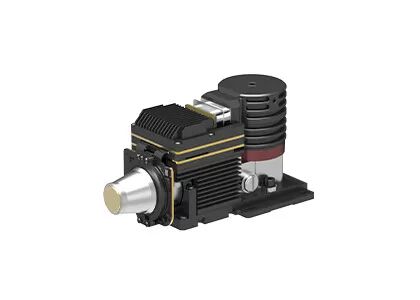

GAVIN330 MWIR Modulo de imagen térmica refrigerada de alta fiabilidad 320x256/30μm
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | GAVIN330 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 320x256 / 30μm | material | MCT |
|---|---|---|---|
| NETO | ≤10mK | Rango espectral | 3,7~4,8 μm (MW) |
| Tamaño | 150×67×80mm | Peso | ≤900g |
| Resaltar | MWIR refrescó el toner termal,GAVIN330 refrescó el toner termal,módulo del toner termal 320x256 |
||
Descripción de producto
GAVIN330 Módulo de imágenes térmicas MWIR HgCdTe 320x256/30μm refrigerado de alta fiabilidad
Descripción del producto
La serie GAVIN es el módulo infrarrojo refrigerado estándar desarrollado por SensorMicro.diferentes bandas de onda y también diferentes opciones de lentes ópticas continuas.
El módulo de imágenes térmicas GAVIN330 es uno de la serie GAVIN con un detector enfriado MWIR de 320x256 / 30μm y un criocolorador RS058 en el interior.Con interfaz de enlace de cámara estándar industrial, la cámara infrarroja o el integrador del sistema pueden diseñar o integrar fácilmente su propia cámara completa basada en el módulo infrarrojo refrigerado GAVIN330.
Estamos comprometidos a abrir una nueva visión para la industria de imágenes térmicas infrarrojas. sales and marketing of thermal imaging detectors and infrared modules to provide our customers a variety of infrared thermal imaging solutions which shorten secondary development time and greatly reduce the cost for customers.
Principales características
- Imagen térmica de alta calidad
- Alta sensibilidad, NETD≤10mK
- Detección de largo alcance.
- Fácil integración en el sistema
- Interfaz DVP/Cameralink, salida de imagen RAW/YUV
- Varios lentes de zoom óptico continuo están disponibles
Especificaciones del producto
| Modelo | - ¿ Qué es eso? |
| Rendimiento del detector IR | |
| Resolución | 320x256 |
| Pitch de los píxeles | 30 μm |
| Cuidado con el aire | Se trata de una serie de medidas: |
| Rango espectral | 3.7 μm ∙ 4.8 μm MW |
| Tiempo de enfriamiento ((20°C) | ≤ 7 minutos |
| DNTD (20°C) | ≤ 10 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas | Se aplicarán los siguientes requisitos: |
| Modo de atenuación | Se trata de un sistema de control de las emisiones de gases de escape. |
| Zoom digital | Se aplicará el procedimiento siguiente: |
| Dirección de la imagen | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Algoritmo de imagen | NUC/AGC/IDE: el nombre del operador |
| Especificación eléctrica | |
| Interfaz externa estándar | J30JZ 25 pines |
| Video analógico | - ¿ Qué pasa? |
| Video digital | 16 bits de RAW/YUV: 16 bits de salida DVP/Cameralink |
| Sincronización externa | Sincronización externa del marco: Nivel RS422 |
| Comunicación | RS422 y 115200bps |
| Fuente de alimentación | 20 ~ 28VDC |
| Consumo de energía estable | 12 W |
| Dimensión (mm) | 150 × 67 × 80 |
| Peso | ≤ 900 g |
| Temperatura de funcionamiento | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
| Lentes ópticas | |
| Lentes opcionales | Zoom continuo 30 ~ 240 mm/F4 15 ~ 300 mm/F4 21 ~ 420 mm/F4 Se trata de un sistema de control de velocidad. |
Aplicaciones industriales
El módulo de cámara térmica enfriada GAVIN330 se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.
Sobre nosotros
Nuestra Visión: Empujar los límites de la percepción y transformar la forma en que las personas se conectan con el mundo que les rodea.
Nuestra Misión: Aprovechar el poder de la tecnología de detección infrarroja para transformar las industrias de todo el mundo, permitiendo decisiones más inteligentes, entornos más seguros y un futuro más conectado.
Nuestro Valor: Crear tecnología infrarroja avanzada que haga del mundo un lugar mejor.
Preguntas frecuentes
1¿Cómo elegir la resolución adecuada del detector infrarrojo?
Depende de las necesidades y aplicaciones reales de sus productos, y el precio también es un factor que debe tenerse en cuenta.puede elegir el detector infrarrojo con baja resoluciónSi necesita una imagen muy clara para algunos fines especiales, como el monitoreo remoto, puede elegir un detector de infrarrojos de alta resolución de 1280x1024.
2¿Cómo seleccionar el pseudo-color correcto para las imágenes térmicas?
- El blanco gris es más adecuado para el objetivo con una pequeña diferencia de temperatura
- El rojo y el azul es más adecuado para la escena donde se necesitan encontrar los puntos problemáticos.
- El rojo de hierro es la paleta de colores estándar de la industria eléctrica.
Nota: no importa la paleta que elija, la temperatura térmica no cambiará en absoluto.
3¿Cómo elegir una lente térmica de cámara infrarroja adecuada?
- Las lentes estándar pueden alcanzar objetivos normales con la distancia adecuada
- Para el teleobjetivo, es adecuado para objetivos relativamente pequeños y que necesitan ser vistos desde una distancia larga
- Para ver más detalles de objetos a corta distancia, es mejor con lente gran angular.
- Las lentes macro son para ver objetivos muy pequeños a corta distancia, como circuitos de chips.
