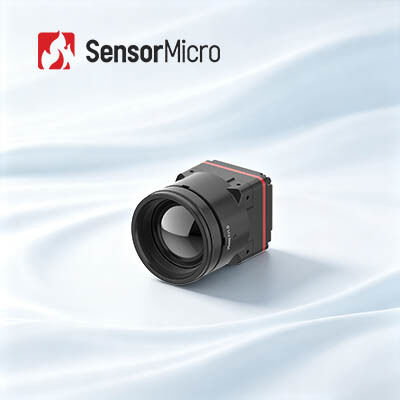

Módulo de imagen térmica LWIR sin enfriar de 1280x1024 Resolución de 8 μm Tamaño de píxel para aplicaciones de alto rendimiento
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL1208 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Tipo | Módulo de cámara no refrigerado | Tensión de alimentación | 4.5-5.5V |
|---|---|---|---|
| Resolución | 1280x1024/8μm | Alta sensibilidad | NETD≤30mK |
| Velocidad de fotogramas digitales | 25/30 Hz | Longitud de onda media | los 8μm ~ el 14μm |
| Resaltar | Cámara termal de RS058 Mwir,cámara termal de 640x512 Mwir |
||
Descripción de producto
Módulo de imagen térmica LWIR no refrigerado de megapíxeles 1280x1024 / 8 µm
Descripción general del producto
El núcleo de cámara infrarroja de megapíxeles iTL1208 de 8 µm es un componente fiable para diversos equipos de imagen térmica. Con un diseño pionero de detección térmica de megapíxeles de 8 µm, ofrece imágenes estables de alta resolución de 1280 × 1024 y un excelente rendimiento SWaP, resolviendo los puntos débiles del gran tamaño, el peso elevado y el alto consumo de energía de los núcleos térmicos tradicionales de alta resolución.
Adoptando tecnología óptica de calcogenuro sin germanio rentable y una interfaz industrial estándar MIPI CSI, el producto admite acoplamiento de sistema estandarizado y coincidencia flexible de lentes, adecuado para la integración por lotes de termovisores portátiles, equipos de detección móvil y dispositivos de monitorización térmica portátiles. Con un estricto control de calidad y un funcionamiento estable de baja potencia, es una solución de actualización rentable para sistemas de imagen térmica industrial.
Características principales
- Avance de megapíxeles de 8 µm: El primer núcleo de cámara térmica de megapíxeles de 8 µm del mundo impulsado por el detector infrarrojo súper ApexCore de 1280 × 1024 / 8 µm, que equilibra alta resolución con integración ultracompacta.
- A la vanguardia del rendimiento SWaP: Mide solo 22,6 × 22,6 × 34,5 mm, pesa 35,7 ± 2 g (incluida una lente de 12 mm) y consume solo 1 W, rompiendo la barrera del tamaño para la imagen térmica de megapíxeles.
- Óptica sin germanio, integración rápida: Óptica de calcogenuro sin germanio con múltiples opciones de lentes para diversos requisitos de aplicación. Interfaz de salida de imagen MIPI CSI con salida de datos RAW y YUV para una integración de sistema simplificada.
Especificaciones del producto
| Modelo | iTL1208 |
|---|---|
| Indicadores del detector IR |
Material sensible: VOx Resolución: 1280 × 1024 Tamaño de píxel: 8 µm Respuesta espectral: 8 µm ~ 14 µm NETD típico: ≤30mK |
| Procesamiento de imagen |
Frecuencia de fotogramas digital: 25/30 Hz Tiempo de inicio: ≤6s Vídeo digital: RAW/YUV Algoritmo de imagen: NUC/3DNR/DNS/DRC/EE Visualización de imagen: 10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arcoíris 1/arcoíris 2/tinte/negro caliente) |
| Software para PC | Control del módulo y visualización de vídeo |
| Eléctrico |
Interfaz externa estándar: Interfaz de conector de 34 pines: BP04SD-34-0065-R0 Interfaz de comunicación: TTL-232/I2C Interfaz de vídeo digital: MIPI-CSI Tensión de alimentación: 4,5-5,5 V Consumo de energía típico: 1W |
| Mecánico |
Tamaño (incluida la lente): • Con lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diámetro exterior de la lente Φ37 mm) • Con lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diámetro exterior de la lente Φ33 mm) • Con lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diámetro exterior de la lente Φ26,6 mm) • Con lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diámetro exterior de la lente Φ27 mm) • Con lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diámetro exterior de la lente Φ33 mm) • Con lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diámetro exterior de la lente Φ43,2 mm) Peso (incluida la lente): • 85,5 ± 4,5 g (con lente de 5 mm) • 70,5 ± 3,6 g (con lente de 10 mm) • 35,7 ± 2 g (con lente de 12 mm) • 40,7 ± 2,1 g (con lente de 17 mm) • 71,0 ± 3,6 g (con lente de 25 mm) • 110 ± 5,5 g (con lente de 35 mm) |
| Adaptabilidad ambiental |
Temperatura de funcionamiento: -40 °C ~ +70 °C Temperatura de almacenamiento: -45 °C ~ +85 °C Humedad: 5 % ~ 95 %, sin condensación Vibración: 5,35 grms, vibración aleatoria, 3 ejes Impacto: Onda semisinusoidal, 40 g / 11 ms, dirección de impacto 3 ejes, 6 direcciones Certificación: ROHS2.0 / REACH Lente óptica: Enfoque fijo atérmico: 5/10/12/17/25/35 mm |
Aplicaciones industriales
El módulo de cámara infrarroja iTL1208 se utiliza ampliamente en muchas áreas como la lucha contra incendios forestales, el mantenimiento de energía, la inspección fotovoltaica, la monitorización de seguridad, los dispositivos portátiles, los dispositivos portátiles, etc.
Perfil de la empresa
SensorMicro es el fabricante y proveedor de servicios de detectores infrarrojos líder en el mundo. Está dispuesto a proporcionar a clientes de todo el mundo detectores de imagen térmica no refrigerados y refrigerados de alto rendimiento y compartir su experiencia profesional en aplicaciones.
SensorMicro ofrece detectores infrarrojos avanzados, núcleos de cámara y módulos con formatos y bandas de onda versátiles. Diseñados para la claridad, la sensibilidad y la eficiencia, nuestros productos se integran perfectamente en diversos sistemas, impulsando aplicaciones de imagen y detección de próxima generación en todas las industrias.
Los detectores SensorMicro se han utilizado ampliamente en termografía, seguridad y vigilancia, visión personal, automoción y productos infrarrojos de consumo. La capacidad de producción en volumen de SensorMicro le permite satisfacer la creciente demanda de todos los mercados existentes y emergentes.
Preguntas frecuentes
¿Qué es la imagen térmica infrarroja?
La imagen térmica infrarroja es un método que utiliza radiación infrarroja y energía térmica para recopilar información sobre objetos, con el fin de formular imágenes de ellos, u obtener información de temperatura de los objetos, incluso en entornos de baja visibilidad.
¿Cómo funciona la imagen térmica infrarroja?
El sistema de imagen térmica infrarroja es una detección e identificación pasiva sin contacto de tecnología infrarroja. Enfoca la radiación infrarroja de la escena en el detector infrarrojo de matriz de plano focal a través del sistema óptico infrarrojo que puede pasar a través de la radiación infrarroja. El detector térmico convierte la señal de radiación de diferente intensidad en la señal eléctrica correspondiente, y luego, a través de la amplificación y el procesamiento de vídeo, forma la imagen infrarroja que puede ser observada por el ojo desnudo.
