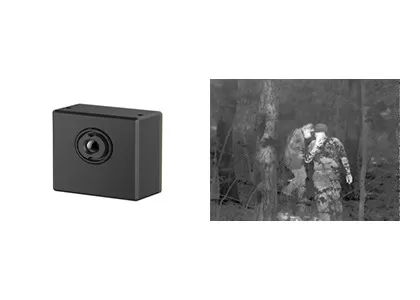

Módulo sin enfriar 256x192/el 12μm de la toma de imágenes térmica para la cámara de seguridad
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iLC212 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 256x192 | Consumo de energía | 700mW |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 12 μm |
| NETO | ≤65mK | Velocidad de fotogramas | 25Hz/30Hz |
| Resaltar | Módulo sin enfriar de la toma de imágenes térmica,Módulo 256x192 de la toma de imágenes térmica |
||
Descripción de producto
Módulo de imagen térmica 256x192 / 12μm sin enfriar para cámara de seguridad
Descripción del producto
Como representante del núcleo de cámara térmica de bajo costo, el módulo de imagen IR iLC212 sin enfriar es muy adecuado para clientes que tienen un estricto requisito de tamaño pequeño,peso ligero y precio muy bajo en el ámbito de la seguridad y la vigilancia.
El iLC212 incluye un detector de infrarrojos de tamaño excepcionalmente pequeño (WLP) de 256x192 / 12 μm que captura el espectro de infrarrojos de onda larga (LWIR) que oscila entre 8 y 14 μm.
Debido a su SWaP-C totalmente optimizado, el módulo de cámara térmica iLC212 se puede integrar en cámaras de seguridad con monitoreo de gran angular y medición de temperatura cercana.
Principales características
- Aplicaciones SWaP-C totalmente optimizadas
- Adecuado para diversos productos infrarrojos
- Una amplia gama de aplicaciones de imágenes térmicas
- Bajo consumo de energía
Especificaciones del producto
| Modelo | ILC212 |
| Rendimiento del detector IR | |
| El material | Óxido de vanadio sin enfriar |
| Resolución | 256×192 |
| Tamaño de los píxeles | 12 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| DNI de las empresas | Se aplicarán las siguientes medidas: |
| Procesamiento de imágenes | |
| Video digital | RAW/YUV/BT656; soporte de transmisión de vídeo USB2.0; línea de parámetros de soporte de medición de temperatura |
| Tasa de fotogramas digitales | 25 Hz/30 Hz |
| Muestra de imagen | En color negro caliente/blanco caliente/pseudo-color |
| Algoritmo de imagen | Corrección de las no uniformidades (NUC) Reducción del ruido de la imagen 3D (3DNR) Reducción del ruido 2D (DNS) Compresión de rango dinámico (DRC) EE Mejoramiento |
| Tiempo de arranque | ≤ 3 s |
| Medición de la temperatura | |
| Rango de temperatura de funcionamiento | -10°C~+50°C |
| Rango de medición de la temperatura | -20°C~+150°C, soporte para el rango de medición de temperatura Expansión y personalización |
| Precisión de la medición de la temperatura | ±3°C/±3% (tomar el valor más grande) @23°C±5°C; la distancia de medición de la temperatura es de 1,5 m |
| Medición regional de la temperatura | Apoyar cualquier medición de temperatura de área, valor máximo de área de salida, valor mínimo y valor medio |
| El SDK | Versión para Windows / Linux, Análisis de flujo de video y conversión de gris a temperatura |
| Interfaz eléctrica | |
| Interfaz externa | Conector 30pin_HRS Entrada de energía Video digital Se trata de un sistema de transmisión por cable.0 GPIO, etc. |
| Comunicación | Se trata de un sistema de transmisión por cable.0 |
| Componente de expansión | Junta de VPC |
| Software para PC | |
| Software del ICC | Modulo de control y visualización de vídeo |
| Sistema de energía | |
| Fuente de alimentación | Las partidas de la caja de carga deberán estar equipadas con una válvula de carga. |
| Consumo de energía | Estado estacionario: 0,70 W/3,3 V @ 23 ± 3 °C |
| Propiedad física | |
| Conectores | Modelo de conector externo: DF40C-30DP-0.4V (51), (HRS-Hombre) Modelo de conector de apareamiento: DF40C (2.0)-30DS-0.4V (51), (HRS-Femina) |
| Tamaño | con una anchura superior a 20 mm |
| Peso | 8.9g±0,5g (incluida la lente de 3,2 mm) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C ≈ +70°C |
| Temperatura de almacenamiento | -45°C+85°C |
| Humedad | 5% a 95%, no condensante |
| Resistencia al impacto y a las vibraciones | Impacto: media onda senoidal, 40 g/11 ms, 3 ejes, 6 direcciones Vibración: 5,35 gramos, 3 ejes |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes | |
| Lentes opcionales | 3.2mm/F1. ¿Qué quieres decir?1, HFOV: 55,6±2,8°; Revestimiento: AR |
Aplicaciones industriales
El módulo de imágenes térmicas iLC212 se aplica al campo de la seguridad y el monitoreo, es adecuado para integrarse en la cámara oculta, cámara digital, cámara de domo, cámara de caja, etc.
Nuestra línea de productos
Una amplia gama de formatos de productos, incluidos detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.
Una rica variedad de productos
Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones.
Desempeño excepcional
Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta fiabilidad, diseñadas para funcionar bajo una amplia gama de desafíos ambientales.
Fácil integración
Las múltiples opciones de interfaz facilitan la integración y permiten un rápido desarrollo en múltiples campos de aplicación.
Preguntas frecuentes
1¿Cómo elegir la resolución adecuada del detector infrarrojo?
Depende de las necesidades y aplicaciones reales de sus productos, y el precio también es un factor que debe tenerse en cuenta.puede elegir el detector infrarrojo con baja resoluciónSi necesita una imagen muy clara para algunos fines especiales, como el monitoreo remoto, puede elegir un detector de infrarrojos de alta resolución de 1280x1024.
2¿Cómo seleccionar el pseudo-color correcto para las imágenes térmicas?
- El blanco gris es más adecuado para el objetivo con una pequeña diferencia de temperatura
- El rojo y el azul es más adecuado para la escena donde se necesitan encontrar los puntos problemáticos.
- El rojo de hierro es la paleta de colores estándar de la industria eléctrica.
Nota: no importa la paleta que elija, la temperatura térmica no cambiará en absoluto.
3¿Cómo elegir una lente térmica de cámara infrarroja adecuada?
- Las lentes estándar pueden alcanzar objetivos normales con la distancia adecuada
- Para el teleobjetivo, es adecuado para objetivos relativamente pequeños y que necesitan ser vistos desde una distancia larga
- Para ver más detalles de objetos a corta distancia, es mejor con lente gran angular.
- Las lentes macro son para ver objetivos muy pequeños a corta distancia, como circuitos de chips.
