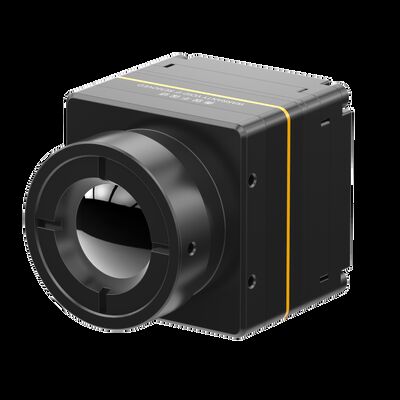

Núcleo de cámara de imágenes térmicas FPA sin enfriar con detector infrarrojo de 384x288/17μm

  • Uncooled FPA Thermal Imaging Camera Core with 384x288/17μm Infrared Detector
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo MONEDA417G3
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Velocidad de fotogramas digitales 25/30/50 Hz Resolución 384x288 /17μm
Video digital CRUDO/YUV422 NETO ≤30mK/F1.0/25℃
Rango espectral 8~14μm Video analógico PAL/NTSC
Resaltar

Base sin enfriar de la cámara de la toma de imágenes térmica de FPA

,

base de la cámara de la toma de imágenes térmica 400x300

,

base termal de la cámara del detector infrarrojo 400x300
Deja un mensaje
Descripción de producto
Núcleo de cámara de imágenes térmicas FPA sin enfriar con detector infrarrojo de 384x288/17μm
Descripción del Producto

El módulo infrarrojo no refrigerado COIN417G2 integra un detector de imágenes infrarrojas de paquete de nivel de oblea (WLP) de 384x288/17 μm, un circuito de procesamiento de señales de alto rendimiento y un algoritmo de procesamiento de imágenes. El rendimiento del núcleo de infrarrojos se ha mejorado aún más con el chip ASCI actualizado. Además, el rendimiento de su imagen aumenta un 30% mediante el uso de un algoritmo avanzado de procesamiento de imágenes.

El módulo infrarrojo COIN417G2 presenta una presentación de imagen térmica nítida y nítida, tamaño compacto y bajo costo.

Hasta ahora, hemos proporcionado a los integradores diversas soluciones de imágenes térmicas infrarrojas maduras y estables. Es más fácil integrar el módulo común de imágenes térmicas de la serie COIN en más productos terminales y reduce en gran medida el costo para los integradores.

El módulo térmico COIN417G2 se puede utilizar en visión industrial, monitoreo de seguridad, extinción de incendios y rescate, exteriores, visión artificial, ADAS, etc.

Características principales

Funcionalidad integral, diseño rentable
• Desarrollado utilizando un detector de empaque a nivel de oblea de alto costo y rendimiento.
• Integrado con algoritmos avanzados de procesamiento de imágenes para mejorar la calidad de la imagen.

Rendimiento excepcional, imágenes superiores
• Alta sensibilidad con un NETD típico≤30mK
• Los algoritmos de imagen de próxima generación ofrecen imágenes térmicas más claras y nítidas.

Extensión flexible, integración rápida
• Múltiples opciones de lentes ópticas disponibles para adaptarse a diversos escenarios de aplicación
• Admite interfaces de salida de imágenes USB2.0/DVP/LVDS/BT.656
• Genera datos de imagen RAW/YUV con control de puerto serie

Especificaciones del producto
Modelo MONEDA417G3
Indicadores de detectores de infrarrojos
Materiales sensibles voz
Resolución 384×288
Tamaño de píxel 17 μm
Respuesta espectral 8 μm ~ 14 μm
NETD típico ≤30mK/F1.0/25℃
Procesamiento de imágenes
Velocidad de fotogramas digitales 25/30/50Hz
Hora de inicio 6s
Vídeo analógico PAL/NTSC
Vídeo Digital CRUDO/YUV422
Algoritmo de imagen Corrección de no uniformidad (NUC)
Reducción de ruido 3D (3DNR)
Supresión de ruido 2D (DNS)
Compresión de rango dinámico (DRC)
Mejora de bordes (EE)
Visualización de imagen 10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arco iris 1/arco iris 2/tinte/negro caliente)
Software para PC
Software de la CCI Control de módulo y visualización de vídeo
Eléctrico
Interfaz externa estándar 50 pines: DF40C-50DP-0.4V(51), (horas, macho)
Tablero de extensión USB3.0/USB2.0/VPC/USB2.0 y VPC
Interfaz de comunicación TTL-232/USB2.0
Interfaz de vídeo digital DVP8/DVP16/USB2.0/BT.656/LVDS
Voltaje de suministro 4,5 ~ 5,5 V
Consumo de energía típico 0,65W
Mecánico
Tamaño del núcleo desnudo (mm)
25,4 mm × 25,4 mm × 16,5 mm
Peso del núcleo desnudo (g) 16,6±1
Adaptabilidad ambiental
Temperatura de funcionamiento -40℃~+70℃
Temperatura de almacenamiento -45℃~+85℃
Humedad 5%~95%, sin condensación
Vibración Vibración aleatoria, 5,35 grms, 3 ejes
Impacto Media onda sinusoidal, 40 g/11 ms, dirección de impacto eje X, 3 veces
Proceso de dar un título ROHS2.0/ALCANCE
Lente óptica
Lente óptica Atérmico de enfoque fijo: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Nivel de protección IP67 (lente frontal)
Su socio de confianza en detección de infrarrojos
  • Experiencia técnica profunda
    Con muchos años de experiencia en la investigación, el desarrollo y la aplicación de tecnología de sensores infrarrojos, hemos desarrollado sólidas capacidades en el diseño de chips, la fabricación de obleas, el empaquetado y las pruebas, así como en la integración de sistemas. Nuestra sólida base nos permite ofrecer continuamente productos innovadores y confiables que satisfagan las demandas cambiantes del mercado.
  • Centrado en la innovación y la implementación práctica en detección de infrarrojos
    Estamos comprometidos a impulsar avances tecnológicos en imágenes térmicas, superando constantemente los límites en NETD, SWaP y temperatura de funcionamiento. Nuestros productos lideran constantemente aplicaciones de seguridad, monitoreo industrial, sistemas inteligentes y más.
  • Portafolio de productos diversificado
    Respaldados por investigación y desarrollo independientes y múltiples vías técnicas, ofrecemos una amplia gama de componentes de detección de infrarrojos, tanto refrigerados como no refrigerados, que brindan soluciones personalizadas para una amplia variedad de industrias.
  • La rigurosa validación de la confiabilidad garantiza la garantía de calidad
    Respaldados por un sólido sistema de gestión de calidad, nuestros productos se someten a múltiples procedimientos de prueba durante toda la producción para garantizar la estabilidad y confiabilidad a largo plazo.
  • Servicios de soporte técnico profesional y desarrollo conjunto
    Nuestro equipo de ingeniería trabaja en estrecha colaboración con los equipos de productos e I+D de los clientes para acelerar la integración del sistema, mejorar la eficiencia y acortar el tiempo de comercialización. Su éxito es nuestra misión compartida.
Nuestra línea de productos
  • Alta sensibilidad y excelente rendimiento.
  • Tecnología líder mundial en la industria del infrarrojo
  • Varios detectores de infrarrojos disponibles
  • Detectores IR refrigerados y no refrigerados en diferentes formatos y tamaños de píxeles
  • Producción en volumen para garantizar una entrega rápida.
  • Tres líneas de producción con capacidad de producción anual de hasta millones de detectores
Preguntas frecuentes
1. ¿Qué es la termografía infrarroja?
La termografía es una tecnología nueva y eficaz de método de diagnóstico no invasivo basado en la detección de la temperatura de la superficie del objeto. La radiación infrarroja (IR) emitida por un objeto se registra y visualiza en forma de mapa de distribución de temperatura.
2. ¿Para qué se puede utilizar la termografía infrarroja?
La imagen térmica infrarroja se puede utilizar para realizar inspecciones de viviendas, determinar defectos estructurales, fallas eléctricas, fallas mecánicas, cambios fisiológicos en personas y animales y mucho más.
3. ¿Cuáles son las ventajas de la termografía infrarroja?
Para la prueba no destructiva, es simple de probar y de respuesta rápida sin daños, lo que resulta en ahorro de costos, aumento de la eficiencia del trabajo y reducción de la mano de obra y la depreciación del equipo.

Para la termografía médica, es muy eficaz para encontrar los problemas ocultos en el cuerpo humano, 100% seguro sin radiación ni dolor, lo que es una herramienta ideal para la detección temprana de la salud.
