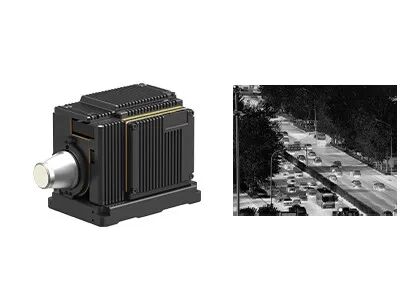

1280x1024 ultra claro el 12μm refrescó el módulo termal para la supervisión de la gama larga
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xGama espectral | los 3.7~4.8μm (MW) | Utilizado para | Cámara de vigilancia |
---|---|---|---|
Resolución | el 1280x1024/12μm | Tamaño | 165x86x107m m |
Alta sensibilidad | NETD≤20mK | Velocidad de fotogramas | 50Hz/100Hz |
Alta luz | 1280x1024 refrescó el módulo termal,12um ultra claro refrescó el módulo termal,Cámara de seguridad termal RS422 |
1280x1024 ultra claro el 12μm refrescó el módulo termal para la supervisión de la gama larga
El módulo termal de alta resolución de la cámara GAVIN1212 integra el detector infrarrojo refrescado MWIR grande del arsenal 1280x1024/el 12μm con el refrigerador del dewar del detector (ddc) dentro.
El módulo termal de alta resolución adopta diversos algoritmos inteligentes del tratamiento de la imagen, tales como corrección de la falta de uniformidad, control de ganancia auto, y otros para asegurar buena calidad de la toma de imágenes térmica. Con los interfaces ricos, confiabilidad tamaño pequeño, alta y expansibilidad fuerte, su diseño del módulo facilita al usuario final para comenzar la integración rápida. Este módulo infrarrojo apoya 24/7 vigilancia. Puede ser montado en las plataformas tales como cámaras de seguridad, vainas aerotransportadas, torrecillas etc. del vehículo.
- Cubra las necesidades de la detección de la gama larga
- Alta sensibilidad, NETD≤20mK
- Campo visual amplio, resolución hasta 1280x1024
- Integración fácil en el sistema
- Interfaz de DVP/Cameralink, salida de la imagen de RAW/YUV
- Una variedad de lentes de zoom óptico continuas están disponibles
Modelo | GAVIN1212 |
Funcionamiento del detector del IR | |
Resolución | 1280x1024 |
Echada del pixel | el 12μm |
Cryocooler | RS058F |
Gama espectral | los 3.7μm~4.8μm MW |
Tiempo de enfriamiento (20°C) | ≤8min |
NETD (20°C) | ≤20mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 50Hz/100Hz |
Oscurecimiento de modo | Linear/histograma/mezclado |
Zoom digital | ×1/×2/×4 |
Dirección de la imagen | Horizontalmente/verticalmente/diagonalmente tirón |
Algoritmo de la imagen | NUC/AGC/IDE |
Especificación eléctrica | |
Interfaz externo estándar | J30JZ 25pin; Interfaz especial de la salida de HDMI |
Vídeo análogo | / |
Vídeo de Digitaces | HDMI hizo salir: YUV Cameralink hizo salir: 16bit RAW/YUV |
Sincronización externa | Sincronización externa del marco: Nivel RS422 |
Comunicación | RS422, 115200bps |
Fuente de alimentación | 24V±1V |
Consumo de energía estable | 16W |
Dimensión (milímetros) | 165x86x107 |
Peso | ≤1600g |
Temperatura de la operación | -40°C ~ +60°C |
Magnitud de la vibración | Vibración: GJB Vehículo-montó transporte de alta velocidad Choque: onda del Mitad-seno, ms 40g 11, 3 dirección de AXIS 6 3 veces por cada uno |
Lente óptica | |
Lente opcional | Enfoque continuo: 37.5~750mm/F4 Enfoque fijo: 19mm/F2; 40mm/F2; 240mm/F2 |
El módulo infrarrojo termal de la cámara GAVIN1212 es suitbale para el sistema de vigilancia de la gama larga y los ambientes complejos, tales como área apenas poblada, 24/7 supervisión para todo clima, lugar duro del tiempo.
1. ¿Cuál es toma de imágenes térmica infrarroja?
La toma de imágenes térmica infrarroja es un método de usar la radiación infrarroja y la energía termal para recopilar la información sobre objetos, para formular imágenes de ellas, o consiga la información de la temperatura de los objetos, incluso en ambientes de la visibilidad baja.
2. ¿Cómo hace la toma de imágenes térmica infrarroja trabajo?
El sistema infrarrojo de la toma de imágenes térmica es una detección y una identificación sin contacto pasivas de la tecnología infrarroja. Se centra la radiación infrarroja de la escena en el detector infrarrojo plano focal del arsenal a través del sistema óptico infrarrojo que puede pasar con la radiación infrarroja. El detector termal convierte la señal de la radiación de diversa intensidad en la señal eléctrica correspondiente, y entonces a través de la amplificación y del vídeo que procesan, las formas la imagen infrarroja que se puede observar por los ojos desnudos.
