xGama espectral | los 8~14μm | Resolución | 640x512 / el 12μm |
---|---|---|---|
NETD | <40mK | Exactitud de la temperatura | ±3℃ o el ±3% |
Tamaño | 25.4x25.4x14.1m m | Gama de temperaturas | -20℃~+550℃ (adaptable) |
Alta luz | Base termal de la cámara del abejón ligero,Cámara termal de oscurecimiento linear del abejón del modo,Base termal de la cámara del UAV de RoHS |
640x512 / base termal de la cámara del UAV del 12µM para los vehículos aéreos sin tripulación
640x512 / cámara termal del UAV del 12μm, cámara de la toma de imágenes térmica para los vehículos aéreos sin tripulación

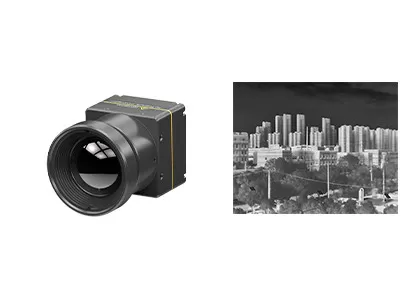

La cámara termal de COIN612R para el abejón es desarrollada por la tecnología de los sensores global (GST). Es pequeña de tamaño y luz en el peso, que se puede integrar fácilmente en los UAVs ligeros para realizar la supervisión para todo clima de las condiciones del aire y de tierra.
La base infrarroja de la cámara de COIN612R integra el detector termal infrarrojo llano del paquete de la oblea de 640x512/el 12μm (WLP). Ofrece en la presentación aguda y quebradiza de la imagen, el tamaño compacto y el bajo costo. Este módulo termal de la cámara también tiene una función termográfica opcional con la gama de la medida del ℃ -20℃~550 para la medida industrial de la temperatura.
- Mini Size
- Peso ligero
- NETD≤50mk
- Imagen de alta calidad
- Bajo consumo de energía
- Desarrollo y integración rápidos
Modelo | COIN612R |
Funcionamiento del detector del IR | |
Resolución | 640x512 |
Echada del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD | ≤50mk |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | <5s> |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | RAW/YUV/BT656; USB2.0; Línea del parámetro de la medida de la temperatura de la ayuda |
Oscurecimiento de modo | Linear/histograma/mezclado |
Zoom digital | 1~8X enfoque continuo, talla 1/8 del paso (salida de YUV) |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Dirección de la imagen | Horizontalmente |
Algoritmo de la imagen | NUC/3DNR/DNS/DRC/EE |
Especificación eléctrica | |
Interfaz externo estándar | 30pin_HOURS |
Modo de la comunicación | RS232-TTL, USB2.0 |
Voltaje de fuente | 3.5~5.5V |
Consumo de energía típico | <1w> |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10°C~50°C |
Gama de la medida de la temperatura | -20°C~150°C, 100°C~550°C (adaptables) |
Exactitud de la temperatura | Mayor de ±3°C o el ±3% (típico) |
SDK | Ayuda Windows/Linux SDK; Realice el análisis y la conversión de la transmisión de vídeo del Grayscale a la temperatura |
Características físicas | |
Dimensión (milímetros) | 25.4x25.4x25.8 (con la lente de 8.8m m) 25.4X25.4X39.5 (con la lente de 13m m) 25.4X25.4X38.3 (con la lente de 19m m) |
Peso | 22g±1g (con la lente de 8.8m m) 42g±1g (con la lente de 13m m) 40g±1g (con la lente de 19m m) |
Adaptación ambiental | |
Temperatura de la operación | -40°C ~ +70°C |
Temperatura de almacenamiento | -45°C ~ +85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | Vibración al azar 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
La óptica | |
Lente opcional | Foco fijo atermal: 8.8mm/13mm/19m m |
La cámara termal de COIN612R para el UAV se puede utilizar para la inspección de la energía eléctrica, la inspección fotovoltaica, la detección de la protección del medio ambiente, la investigación científica, la fotografía aérea, la investigación policial, la ayuda humanitaria y el rescate, la prevención del incendio forestal, la seguridad urbana etc.
1. ¿Cuál es toma de imágenes térmica infrarroja?
La toma de imágenes térmica infrarroja es un método de usar la radiación infrarroja y la energía termal para recopilar la información sobre objetos, para formular imágenes de ellas, o consiga la información de la temperatura de los objetos, incluso en ambientes de la visibilidad baja.
2. ¿Cómo hace la toma de imágenes térmica infrarroja trabajo?
El sistema infrarrojo de la toma de imágenes térmica es una detección y una identificación sin contacto pasivas de la tecnología infrarroja. Se centra la radiación infrarroja de la escena en el detector infrarrojo plano focal del arsenal a través del sistema óptico infrarrojo que puede pasar con la radiación infrarroja. El detector termal convierte la señal de la radiación de diversa intensidad en la señal eléctrica correspondiente, y entonces a través de la amplificación y del vídeo que procesan, las formas la imagen infrarroja que se puede observar por los ojos desnudos.
