640x512 Resolución 8μm Tamaño de píxel 30mK NETD Módulo de imágenes térmicas para la integración de cámaras de seguridad
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL608 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Rango espectral | 8~14μm | Resolución | 640x512 /8μm |
|---|---|---|---|
| Tensión de alimentación | 4-5,5 V | Velocidad de fotogramas digitales | 30/50Hz |
| NETD típico | ≤30mK | Interfaz de vídeo digital | MIPI/USB2.0/BT.656 |
| Resaltar | base termal de la cámara del UAV 12um,Base termal de la cámara de los vehículos aéreos sin tripulación,Base termal de la cámara del abejón del UAV |
||
Descripción de producto

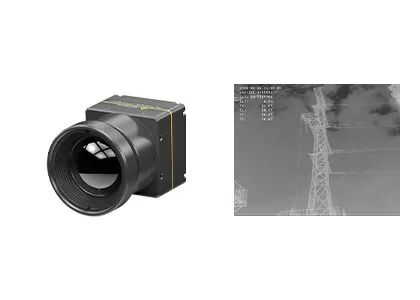

Módulo de imágenes térmicas de 640*512 / 8μm integrado en la cámara de seguridad
Descripción general del producto
El núcleo de cámara térmica iTL608 de SensorMicro es una solución compacta y liviana diseñada para una integración perfecta en cámaras de seguridad, lo que permite capacidades confiables de monitoreo en todo clima.
Este avanzado núcleo de cámara infrarroja incorpora un detector térmico infrarrojo de paquete de nivel de oblea (WLP) de 8 μm con resolución de 640*512, que ofrece imágenes térmicas nítidas y nítidas con claridad y detalle excepcionales.
Características principales
- Diseño extremadamente liviano
Dimensiones compactas de 13 * 13 * 18,3 mm y peso de 6,7 ±1,5 g (incluida la lente de 6 mm), que ofrece una densidad de integración superior - Alta sensibilidad, detección precisa
Tamaño de píxel ultrapequeño de 8 μm con resolución de 640 * 512 para detalles finos e imágenes claras; NETD típico ≤ 30 mK para una detección confiable de variaciones sutiles de temperatura - Desarrollo simplificado, integración rápida
Múltiples opciones de lentes ópticas; admite interfaces MIPI/USB 2.0/BT.656; Salida de datos de imágenes RAW y YUV con puerto serie/control I2C
Especificaciones del producto
| Modelo | iTL608 |
|---|---|
| Indicadores de detectores de infrarrojos | |
| Materiales sensibles | voz |
| Resolución | 640*512 |
| Tamaño de píxel | 8μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤30mK |
| Procesamiento de imágenes | |
| Velocidad de fotogramas digitales | 30/50Hz |
| Hora de inicio | ≤6s |
| Vídeo Digital | CRUDO/YUV/TMP |
| Algoritmo de imagen | NUC/3DNR/DNS/RDC/EE |
| Visualización de imagen | 10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arco iris 1/arco iris 2/tinte/negro caliente) |
| Eléctrico | |
| Interfaz externa estándar | Interfaz de conector de 34 pines: BP04SD-34-0065-R0 |
| Interfaz de comunicación | TTL-232/USB2.0/I2C |
| Interfaz de vídeo digital | MIPI/USB2.0/BT.656 |
| Voltaje de suministro | 4-5,5 V |
| Consumo de energía típico | 0,4W |
| Mecánico | |
| Tamaño (incluida la lente) | Con lente de 6 mm: 13 * 13 * 18,3 mm (diámetro exterior de la lente Φ12,3 mm) Con lente de 8,7 mm: 13 * 13 * 19,8 mm (diámetro exterior de la lente Φ15,6 mm) Con lente de 16,7 mm: 13 * 13 * 27,9 mm (diámetro exterior de la lente Φ22,2 mm) Con lente de 30 mm: 13 * 13 * 39 mm (diámetro exterior de la lente Φ36 mm) |
| Peso (incluida la lente) | 6,7 ± 1,5 g (lente de 6 mm) 7,5 ± 1,5 g (lente de 8,7 mm) 17 ± 1,5 g (lente de 16,7 mm) 42,7 ± 1,5 g (lente de 30 mm) |
| Adaptabilidad ambiental | |
| Temperatura de funcionamiento | -40℃ ~ +70℃ |
| Temperatura de almacenamiento | -45℃ ~ +85℃ |
| Humedad | 5% ~ 95%, sin condensación |
| Vibración | 5,35 grms, vibración aleatoria, 3 ejes |
| Impacto | Media onda sinusoidal, 40 g/11 ms, dirección de impacto eje X, 3 veces |
| Proceso de dar un título | ROHS2.0/ALCANCE |
| Lente óptica | Atérmico de enfoque fijo: 6/8,7/16,7/30 mm |
Aplicaciones industriales
El núcleo de la cámara térmica iTL608 es ideal para: extinción de incendios forestales, mantenimiento de energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, dispositivos portátiles y más.
Ventajas de la línea de productos
- Alta sensibilidad y excelente rendimiento con tecnología infrarroja líder en el mundo
- Varios detectores de infrarrojos disponibles en formatos refrigerados y no refrigerados con diferentes tamaños de píxeles
- Capacidades de producción en volumen con tres líneas de producción que respaldan la producción anual de millones de detectores.
Acerca de SensorMicro
SensorMicro se fundó con una creencia simple pero poderosa: la innovación debe satisfacer las necesidades del mundo real. Nuestra misión es capacitar a las personas y los sistemas para que vean más allá de la superficie, revelando patrones, problemas y posibilidades que se encuentran debajo.
Al convertir el calor invisible en datos visibles, ayudamos a las industrias a tomar decisiones más inteligentes, proteger activos críticos y afrontar la complejidad con claridad. Nuestro enfoque de dar prioridad al cliente y nuestra presencia comercial global han establecido a SensorMicro como un socio confiable en iniciativas de seguridad, extinción de incendios, inspección industrial, atención médica, visión artificial, monitoreo ambiental y neutralidad de carbono.
Preguntas frecuentes
1. ¿Qué es la imagen térmica infrarroja?
En la naturaleza, todos los objetos con temperaturas superiores al cero absoluto (-273 ℃) emiten radiación infrarroja. La imagen térmica infrarroja utiliza detectores de cámara para medir las diferencias de temperatura entre los objetivos y su fondo, creando imágenes térmicas que visualizan estas variaciones.
2. ¿Cómo funcionan los detectores de infrarrojos?
La radiación infrarroja emitida por los objetivos ingresa al rango de detección del detector térmico. El detector convierte esta radiación en señales eléctricas correspondientes, que luego se amplifican y procesan para crear imágenes infrarrojas visibles.
3. ¿Cuáles son las ventajas de los detectores de infrarrojos refrigerados?
Los detectores de plano focal infrarrojos refrigerados funcionan a bajas temperaturas proporcionadas por refrigeradores Dewar de detectores (DDC). Ofrecen una mayor sensibilidad que los detectores no refrigerados, lo que permite la detección de diferencias de temperatura más sutiles y la detección de objetos a larga distancia (más de diez kilómetros). Sin embargo, su compleja estructura genera costes más elevados en comparación con los detectores no refrigerados.
