Base tamaño pequeño 400x300 COIN417G2 de la toma de imágenes térmica de la onda larga
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | μm de 384x288 /17 | NETD | ≤50mK |
---|---|---|---|
Gama espectral | los 8~14μm | Tamaño | 21x22.3x15.6m m (con la lente de 9.1m m) |
Gama de temperaturas | -20℃~+550℃ (adaptable) | Exactitud de la temperatura | ±3℃ o el ±3% |
Alta luz | Base 400x300 de la toma de imágenes térmica,Base de la toma de imágenes térmica de la voz,base termal de la cámara 384x288 |

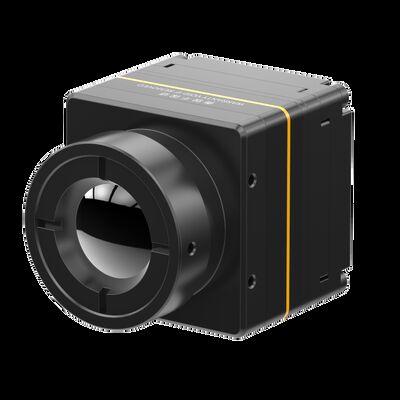

Base tamaño pequeño 400x300 COIN417G2 de la toma de imágenes térmica de la onda larga
Base sin enfriar de la cámara de la toma de imágenes térmica de FPA con el detector infrarrojo 400x300
El módulo infrarrojo sin enfriar COIN417G2 es una nueva generación que la versión de COIN417 desarrolló por la tecnología de los sensores global (GST). Integra el detector de la proyección de imagen del paquete de la oblea del μm de 400x300@17 (WLP), el circuito del tratamiento de señales del alto rendimiento y el algoritmo infrarrojos llanos del tratamiento de la imagen tal como corrección de la falta de uniformidad (NUC), reducción del nivel de ruidos 3D (3DNR), 2.a reducción del nivel de ruidos (DNS), compresión del rango dinámico (Manual del Transportista), aumento de borde (EE).
Las características infrarrojas del módulo COIN417G2 en la presentación termal aguda y quebradiza de la imagen, el tamaño compacto y el bajo costo. También tiene una función termográfica opcional con la gama de la medida del ℃ -20℃~550 para la medida industrial de la temperatura.
El módulo termal COIN417G2 se utilice en termografía, la supervisión de seguridad, la lucha contra el fuego y el rescate, el aire libre, AIoT, el hardware elegante, la carga útil de los UAVs, ADAS etc.
La tecnología de los sensores global es un proveedor de detectores infrarrojos sin enfriar refrescados y de módulos infrarrojos de la toma de imágenes térmica. Estos detectores infrarrojos de FPA y corazones termales de la cámara son componentes parciales de las cámaras termales infrarrojas, que se utilizan especialmente para los requisitos secundarios del desarrollo de los clientes.
Funcionamiento excelente de la imagen
• Algoritmo potente del proceso de la imagen: NUC/3DNR/DNS/DRC/EE
• Presente una calidad más aguda y más clara de la imagen
Medida de la temperatura
• Con la gama de 20℃~150℃, 0~550℃
• Arreglo para requisitos particulares y extensión de la ayuda
Una eficacia más alta
• Con tiempo de lanzamiento en 3s y el consumo de energía tan bajo como 0.7w
Una integración más rápida
• Interfaz de la salida de la imagen de la ayuda DVP/LVDS, salida video digital de RAW/YUV, control del puerto serie
Modelo | COIN417G2/R |
Funcionamiento del detector del IR | |
Material | Voz |
Resolución | 400×300 |
Echada del pixel | el 17μm |
Gama espectral | los 8μm ~14μm |
NETD típico | ≤40mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 50Hz/30Hz/25Hz |
Tiempo de lanzamiento | 3s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | RAW/YUV/BT656 |
Algoritmo de la imagen | Corrección de la falta de uniformidad (NUC) reducción del nivel de ruidos 3D (3DNR) 2.a reducción del nivel de ruidos (DNS) Compresión del rango dinámico (Manual del Transportista) Aumento de borde (EE) |
Zoom digital | 1X~8X enfoque continuo, 1/8 tamaño de paso (salida de YUV) |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Software de la PC | |
ICC software | Control y reproducción de vídeo de módulo |
Especificación eléctrica | |
Interfaz externo estándar | 50Pin_HOURS: DF40C-50DP-0.4V (51), (HORAS, varón) |
Tablero de extensión del USB | Tipo-c |
Interfaz de comunicaciones | TTL-232/USB2.0 |
Interfaz video de Digitaces | CMOS8/CMOS16/LVDS/USB2.0 |
Voltaje de fuente | 4~5.5V |
Consumo de energía típico | 0.7W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10℃~+50℃ |
Gama de la medida de la temperatura | -20℃~150℃, 0℃~550℃; Arreglo para requisitos particulares y extensión de la ayuda |
Exactitud de la medida de la temperatura | Mayor de ±3℃ o el ±3% |
Medida regional de la temperatura | Valor máximo, mínimo y medio de la ayuda de la temperatura regional de la salida |
SDK | Windows/Linux/ARM; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Tamaño (milímetros) | 25.4×25.4×29.3 (con la lente de 9.1m m) 25.4×25.4×41.2 (con la lente de 13m m) 25.4×25.4×40 (con la lente de 19m m) |
Peso | 29g±3g (con la lente de 9.1m m) 42g±3g (con la lente de 13m m) 44g±3g (con la lente de 19m m) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40℃~+70℃ |
Temperatura de almacenamiento | -45℃~+85℃ |
Humedad | el 5%~95%, sin condensación |
Vibración | 5.35grms, triaxial |
Choque | Media onda sinusoidal, 40g/11ms, triaxial, dirección 6 |
Certificados | ROHS2.0/REACH |
La óptica | |
Lente opcional | Atermal fijo: 9.1mm/13mm/19m m |
Nivel de la protección | IP67 |
1. ¿Cuál es termografía infrarroja?
La termografía es una nueva y eficaz tecnología del método de diagnóstico no invasor basado en la detección de la temperatura de superficie del objeto. La radiación infrarroja (IR) emitió de un objeto se registra y se visualiza bajo la forma de mapa de la distribución de la temperatura.
2. ¿Para qué se puede la termografía infrarroja utilizar?
La imagen termal infrarroja se puede utilizar para realizar las inspecciones caseras, determinar defectos estructurales, las faltas eléctricas, las averías mecánicas, los cambios fisiológicos en gente y los animales y mucho más.
3. ¿Cuáles son las ventajas de la termografía infrarroja?
Para la prueba no destructiva, es simple probar y rápido a la respuesta sin el daño, que los resultados en los costes de ahorro, eficacia cada vez mayor del trabajo, reduciendo mano de obra y la depreciación del equipo.
Para la termografía médica, es muy eficiente encontrar los problemas ocultados en cuerpo humano, caja fuerte del 100% sin la radiación y el dolor, que es una herramienta ideal para el control de la salud temprano.
