RS058 LWIR refrescó el detector infrarrojo 640x512 para el sistema de vigilancia remoto
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xNETD | ≤25mK | Tecnología | Infrarrojo |
---|---|---|---|
Resolución | 640x512 / el 15μm | Gama espectral | 7.7~9.5 (LW) |
Material | T2SL | TAMAÑO | 148x58.5x71m m |
Alta luz | RS058 LWIR refrescó el detector infrarrojo,640x512 LWIR refrescó el detector infrarrojo,Detector refrescado sistema de vigilancia remoto del IR |
LWIR refrescó el detector infrarrojo 640x512/el 15µm para el uso de la seguridad

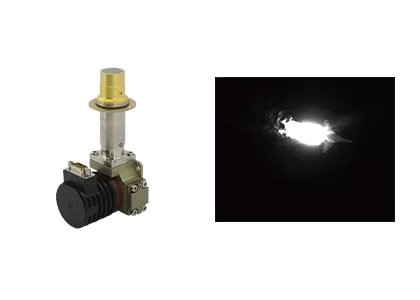

El tipo superretículo 640x512/el 15µm LWIR de GST C615S de II refrescó el detector infrarrojo integrado en la cámara de seguridad para la vigilancia de la gama larga
El C615S es 640x512 una resolución, detector infrarrojo de la onda larga del tamaño del pixel del 15μm con un montaje más fresco del dewar integrado (IDCA). Adoptando la tecnología avanzada de T2SL, tiene alta eficacia de quántum, alta velocidad de fotogramas, alta sensibilidad, uniformidad de poco ruido, buena y podría resistir el polvo e interferencia reflexiva. La calidad excepcional de la imagen de blancos se puede obtener bajo una variedad de ambientes complejos, tales como impulsiones del vehículo en la atmósfera polvorienta, las velas de la nave en el agua con el reflejo de luz y el avión está volando a través de la nube.
Con la resolución 640x512 y la echada reducida del pixel hasta el 15µm, C615S LWIR refrescó el detector proporciona imagen y rendimiento superior claros. Ofrece en la mayoría de la tecnología avanzada, de la alta eficacia de quántum, de la alta velocidad de fotogramas, de la alta falta de uniformidad etc. de la sensibilidad, de poco ruido, mejor.
Sin el miedo de interferencia, el detector del superretículo de C615S LWIR es conveniente para la detección de la blanco en fondo complejo, tal como naves en el mar en la escena del reflejo de luz en la superficie del agua, los aviones en el fondo de nubes en el cielo, el etc.
Detección de LWIR
• Penetración fuerte a través de las atmósferas polvorientas y adaptabilidad al ambiente complejo
• No perturbado por efectos y reflejos de luz del destello del sol
• Capacidad de detectar objetos criogénicos
Tecnología de T2SL
• Alta eficacia de quántum, alta sensibilidad, NETD típico tan bajo como 25mK
• Producción en masa, buena uniformidad
Alta confiabilidad
• Alta temperatura de la operación de FPA
Modelo | C615S LWIR |
Material | T2SL |
Resolución | 640x512 |
Echada del pixel | 15um |
Gama espectral | los 7.7μm~9.5μm LW |
Modo de trabajo | Foto; ITR y entrelazar modo de la integración de Binning; Modo de Windows; Antialgas |
Capacidad de la carga | ITR: 12.22Me-/6.67Me- Entrelace Binning: 24.44Me-/13.33Me- |
Rango dinámico | ITR: ≥76dB Entrelace Binning: ≥77dB |
Canal de salida | 4; Hasta 22,5 Mpixel/s por salida |
NETD | ≤30mK (F2 ITR) ≤25mK (el F2 entrelaza Binning) |
Tarifa eficaz del pixel | el ≥99.5% |
Falta de uniformidad de la respuesta | el ≤8% |
Un tipo más fresco | RS058 |
Consumo de energía constante | <8w> |
Max Power Consumption | <17w> |
Fuente de alimentación | 24V DC |
Tiempo de enfriamiento | <5min30s> |
Peso | ≤600g |
Dimensión (milímetros) | 148x58.5x71 |
Temperatura de trabajo | -45°C ~ +71°C |
El sensor refrescado LWIR de C615S IR es ampliamente utilizado muchas áreas tales como sistema de vigilancia remoto, sistema del aumento de Vision del vuelo, carga útil etc. del multidetector.
1. ¿Cómo hace plano focal sin enfriar el trabajo del microbolometer del arsenal?
Usando el principio de efecto termal radiante infrarrojo, el detector infrarrojo sin enfriar convierte energía de la radiación infrarroja en energía térmica con el material de la absorción infrarroja, de modo que la temperatura de los aumentos materiales sensibles. Entonces, cierto parámetro físico de los cambios materiales sensibles por consiguiente y convertidos en señal eléctrica o señal ligera visible a través de cierto mecanismo de la conversión diseñado para realizar la detección del objeto.
2. ¿Cuál es la ventaja del microbolometer sin enfriar de la voz?
El detector plano focal infrarrojo sin enfriar no necesita un dispositivo más fresco de la asamblea del Dewar integrado (IDCA) y puede trabajar en la temperatura ambiente. Tiene las ventajas del comienzo rápido, bajo consumo de energía, tamaño pequeño, peso ligero, larga vida, bajo costo y así sucesivamente. Aunque la sensibilidad del detector infrarrojo sin enfriar del avión focal no sea tan buena como la de detectores infrarrojos refrescados, después de años de desarrollo, su funcionamiento de coste ha sido obviamente mejor que el detector refrescado, que tiene una perspectiva más amplia del uso.
