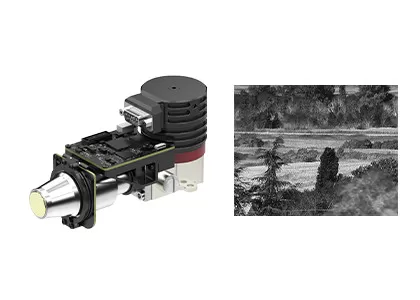

Núcleo de cámara infrarroja MWIR refrigerado con resolución de 640x512 y tamaño de píxel de 15μm para funcionamiento a alta temperatura 150K
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | GAVIN GC615HMG |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512 / 15μm | Detector de infrarrojos NETD (23 ℃) | 20 mK (F4) |
|---|---|---|---|
| Rango espectral | 3Los demás elementos de los componentes de las placas de ensayo deberán estar incluidos en el ensayo | Tamaño | 71×55×84mm |
| Tiempo de enfriamiento (23 ℃) | ≤3min30s | Fuente de alimentación | 12V±1V |
| Resaltar | Alta base de la cámara de la sensibilidad MWIR,Base de la cámara del tablero MWIR de la proximidad,MCT refrescó los módulos de la cámara |
||
Descripción de producto
Refrigerado MWIR 640x512/15μm Núcleo de cámara infrarroja Operación de alta temperatura 150K
Resumen del producto
Impulsado por un detector MWIR enfriado HOT de 640×512/15μm y algoritmos de procesamiento de imágenes de primera calidad, el núcleo de cámara infrarroja GAVIN GC615HMG redefine la imagen térmica compacta de alto rendimiento.Con un enfriamiento rápido, consumo de energía ultra bajo, y tamaño miniaturizado, ofrece una eficiencia SWaP excepcional.
GC615HMG admite el desarrollo secundario sin esfuerzo y la integración del sistema sin problemas, perfectamente adaptado a dispositivos de imagen portátiles, sistemas de carga útil móvil,y escenarios de seguimiento continuo a largo plazo con un tamaño estricto, potencia y requisitos de detección a largo alcance.
Principales características
- FPA de corriente principal, imágenes claras:Desarrollado basado en un detector infrarrojo enfriado HOT MWIR de gran formato de 640×512/15μm, que ofrece una excelente versatilidad.Reducción del ruido 2D/3D, y mejora del borde (EE), proporcionando imágenes más claras.
- Tecnología HOT líder en optimización de SWaP:Soporta el funcionamiento a altas temperaturas hasta 150K, con tiempo de enfriamiento ≤ 3min30s. Tamaño compacto: 71×55×84 mm, peso: 350g, consumo de energía: 7W.
- Interfaces ricas, fácil integración:Soporta las interfaces CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fibra óptica.
Especificaciones del producto
| Modelo | GAVIN GC615HMG |
|---|---|
| Indicadores de rendimiento |
Resolución:640×512 Tamaño de píxel:15 μm En el caso de las máquinas de refrigeración:Se trata de una serie de medidas: Respuesta espectral:3Los demás elementos de los componentes de las placas de ensayo deberán tener una superficie de 0,05 m2 Detector de infrarrojos NETD (23°C):20mK (F4) |
| Procesamiento de imágenes |
Tasa de fotogramas:Los valores de las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de cálculo de las emisiones. Zoom digital:Zoom digital continuo de 1 a 8 veces Dirección de la imagen:El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. Algoritmo de imagen:DRC, Reducción del ruido de la imagen 2D/3D, EE |
| Eléctrico |
Video analógico:PAL/NTSC Video digital:Se aplicará el procedimiento de ensayo en el punto 6.2.0 Opción: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra óptica de modo único/Fibra óptica de modos múltiples Sincronización externa:Se aplicará la norma LV-TTL. Opción: RS422/LVDS Comunicación:Se aplicará la norma USB2.0/LV-TTL. Opción: RS422 / CAN / USB3.0 / GigE Fuente de alimentación:Las partidas de las máquinas de la categoría 84 Consumo de energía constante (23°C):≤ 7W Tiempo de enfriamiento (23°C):≤ 3min30s |
| - ¿Qué es eso? |
Tamaño (mm):71 × 55 × 84 Peso (g):≤ 350 Temperatura de funcionamiento:-40°C~+71°C |
| Lentes ópticas |

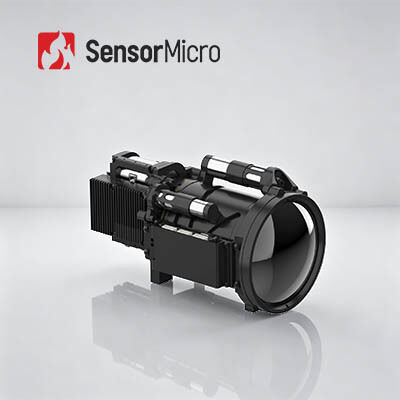

Opciones de lentes: Enfoque fijo: 25 mm/F2 Zoom continuo: 18 ~ 275 mm / F5.5, 110 ~ 1100 mm/F5.5, 15 ~ 300 mm/F4, 23 ~ 450 mm/F4 |
Aplicaciones industriales
El módulo de imágenes térmicas GAVIN GC615HMG se utiliza ampliamente en muchas áreas como NDT, monitoreo ambiental, vigilancia a largo plazo, investigación científica, etc.
Nuestras ventajas
- Conocimiento técnico profundo:Con muchos años de experiencia en la investigación, desarrollo y aplicación de tecnología de sensores infrarrojos, hemos construido fuertes capacidades en diseño de chips, fabricación de obleas,envasado y ensayoNuestra sólida base nos permite ofrecer continuamente productos innovadores y fiables que satisfagan las demandas cambiantes del mercado.
- Centrado en la innovación y la aplicación práctica en la detección infrarroja:Estamos comprometidos a impulsar avances tecnológicos en imágenes térmicas, constantemente empujando los límites en NETD, SWaP y temperatura de funcionamiento.Nuestros productos son líderes en aplicaciones de seguridad., monitoreo industrial, sistemas inteligentes y más.
- Cartera de productos diversificada:Con el apoyo de I+D independiente y múltiples vías técnicas,Ofrecemos una amplia gama de componentes de detección de infrarrojos tanto refrigerados como no refrigerados, ofreciendo soluciones a medida para una amplia variedad de industrias..
- Una rigurosa validación de la fiabilidad garantiza la garantía de calidad:Con el apoyo de un sólido sistema de gestión de la calidad, nuestros productos se someten a múltiples procedimientos de prueba durante toda la producción para garantizar la estabilidad y fiabilidad a largo plazo.
- Servicios de apoyo técnico profesional y desarrollo conjunto:Nuestro equipo de ingeniería trabaja en estrecha colaboración con los equipos de I+D y productos de los clientes para acelerar la integración del sistema, mejorar la eficiencia y acortar el tiempo de comercialización.
Preguntas frecuentes
1¿En qué industrias se utilizan los detectores infrarrojos de matriz de plano focal?
El detector de plano focal infrarrojo es el componente central del sistema de imágenes térmicas y es la clave para detectar, identificar y analizar información infrarroja de objetos.Tiene una amplia gama de aplicaciones en el tráfico, inspección, vigilancia de la seguridad, meteorología, medicina y otras industrias.
2¿Cuáles son las características de los detectores de plano focal infrarrojos enfriados y no enfriados?
Los detectores de plano focal infrarrojo se pueden dividir en detectores de plano focal infrarrojo enfriados y detectores de plano focal infrarrojo no enfriados.El detector infrarrojo refrigerado funciona en un ambiente de vacío de baja temperatura con una alta sensibilidad y puede distinguir diferencias de temperatura más sutiles, mientras que el detector de plano focal infrarrojo sin enfriar no necesita un entorno criogénico y puede funcionar a temperatura ambiente.
3¿Qué es la imagen térmica infrarroja?
En la naturaleza, todos los objetos cuya temperatura es superior al cero absoluto (-273 ° C) pueden irradiar rayos infrarrojos.Usando el detector de la cámara infrarroja para medir la diferencia de temperatura de la radiación infrarroja entre el objetivo y el fondo, se pueden obtener diferentes imágenes infrarrojas, que también se llaman imágenes térmicas.
4¿Cómo funcionan los detectores infrarrojos?
La radiación infrarroja emitida por el objetivo entra en el rango de detección del detector térmico.Entonces el detector infrarrojo convierte la señal de radiación de intensidad diferente en la señal eléctrica correspondiente., y luego a través de la amplificación y el procesamiento de video, forma la imagen infrarroja que puede ser observada a simple vista.
5¿Cuáles son las ventajas de los detectores infrarrojos enfriados?
El detector de plano focal infrarrojo enfriado funciona a una temperatura baja que es proporcionada por un detector dewar cooler (ddc).Tiene una alta sensibilidad y puede distinguir diferencias de temperatura más sutiles que el detector infrarrojo sin enfriarPuede detectar, identificar y reconocer objetos a una distancia muy larga que es de más de diez kilómetros de distancia.La estructura del detector enfriado es muy compleja lo que resulta en un costo relativamente alto que el detector sin enfriar.
