1280x1024 Resolución MWIR Modulo de cámara térmica refrigerada con 1 ~ 100Hz Rate de fotogramas ajustable y 12μm Pitch de píxeles
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS G1212MA |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1280x1024 | Paso de píxeles | 12 μm |
|---|---|---|---|
| NETO | 18 mK(F2/F4) | Rango espectral | 3,7~4,8 μm MW |
| Tamaño | 148×59×80mm | Velocidad de fotogramas | 1~100Hz ajustable |
| Resaltar | MCT MWIR refrescó el módulo de la cámara,100Hz refrescó el módulo de la cámara,módulo de la cámara de 1280x1024 Mwir |
||
Descripción de producto

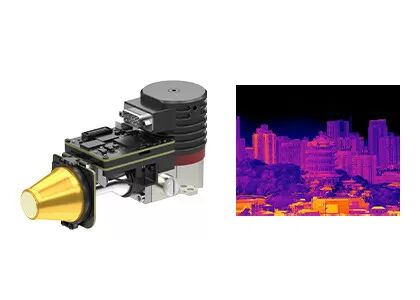

1280x1024 MCT MWIR Modulo de cámara térmica refrigerada con velocidad de fotogramas de 1 ~ 100Hz
Módulo infrarrojo refrigerado MWIR de alta resolución 1280x1024 / 12 μm MCT con tabla de proximidad
El módulo AD enfriado EYAS G1212MA consta de un detector infrarrojo enfriado MWIR de alta definición de 1280*1024/12μm de megapixeles con una placa de conversión analógica a digital (AD).Equipado con un criocolorador Stirling rotativo RS058, ofrece una salida de vídeo digital estable mediante la conversión de señales analógicas del detector en flujos digitales de alta calidad.el EYAS G1212MA permite pruebas de detectores más rápidas, la integración del sistema simplificada y los ciclos de desarrollo acelerados.
Principales características
Conversión analógica a digital, desarrollo acelerado
- Basado en un detector infrarrojo enfriado MWIR de alto rendimiento con circuito AD para la conversión analógica a digital
- Diseño integrado con dimensiones compatibles con el detector
Imágenes de megapixeles, redefiniendo la claridad
- Equipado con un detector de infrarrojos enfriados de alta resolución MWIR de 1280*1024/12μm
- Ofrece 4* la claridad del módulo AD MWIR 640*512 para imágenes más finas y detalladas
Excelente rendimiento, fácil integración
- Con frecuencia de fotogramas alta ajustable de 1 a 100 Hz, capaz de capturar objetivos en rápido movimiento
- Interfaz de cameralink de salida de datos en bruto de 16 bits, con control de puertos serie
Especificaciones del producto
| Modelo | Se aplicarán las siguientes medidas: |
|---|---|
| Indicadores | |
| Resolución | 1280*1024 |
| Tamaño de los píxeles | 12 μm |
| Respuesta espectral | 3Los demás elementos de los componentes de las placas de ensayo deberán tener una superficie de 0,05 m2 |
| Detector de infrarrojos NETD ((23°C) | El número de unidades de ensayo se calculará en función de las características de las unidades de ensayo. |
| Modo de trabajo | |
| Tasa de fotogramas | 1~100 Hz, ajustable |
| Modo de trabajo | Una instantánea |
| Modos de integración de las RTI/RTI | Anti-floración Modo de Windows |
| Eléctrico | |
| Interfaz externa estándar | 60pin: 37201-SM060-032W1R01 y el número de conexión 5pin: A1257WR-S-5P-LCP |
| Video digital | 16 bits de CameraLink (modo de doble base de CameraLink) |
| Sincronización externa | CC1: marco externo sincrónico |
| Comunicación | El sistema de conexión de cámara (CameraLink UART) (Default) / RS232 (personalizable) Tasa de Baud: 9600bps (por defecto) |
| Fuente de alimentación | El control de la dirección: 5V El refrigerador en frío: 24V |
| Potencia constante (23°C) | ≤ 12 W |
| Tiempo de enfriamiento (23°C) | ≤ 7 minutos |
| Tamaño (mm) | 148*59*80 |
| Peso (g) | ≤ 630 |
| Temperatura de funcionamiento | -40°C~+71°C |
Aplicaciones industriales
El módulo de imágenes térmicas EYAS G1212MA se utiliza ampliamente en muchas áreas como NDT, monitoreo ambiental, vigilancia a largo plazo, investigación científica, etc.
Beneficios de la cartera de productos
Cartera de productos diversificada
Una amplia gama de formatos de productos, incluidos detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.
Una rica variedad de productos
Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones.
Desempeño excepcional
- Imagen clara, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta confiabilidad
- Diseñado para funcionar bajo una amplia gama de desafíos ambientales
Fácil integración
Las múltiples opciones de interfaz facilitan la integración y permiten un rápido desarrollo en múltiples campos de aplicación.
Preguntas frecuentes
¿Cuál es la diferencia entre detectores infrarrojos sin enfriar y enfriados?
Actualmente hay dos tipos de sensores de imagen térmica infrarroja en el mercado, enfriados y descongelados.Se basa en la industria de semiconductores y, por lo tanto, generalmente se puede fabricar en grandes volúmenes con un tamaño pequeño y un bajo costo.Los detectores infrarrojos sin enfriar se utilizan ampliamente en dispositivos portátiles / portátiles / móviles.Los detectores infrarrojos enfriados se envasarán en una unidad que los mantendrá a una temperatura extremadamente baja, que deberá estar soportada por un criocolorSon mucho más grandes, más caros y menos fiables que los sensores sin enfriar, principalmente debido a los complejos sistemas de enfriamiento que requieren.Los sistemas enfriados son increíblemente sensibles y suelen trabajar con óptica de larga distancia focal para lograr una misión de largo alcance..
¿Cuáles son las ventajas de los detectores infrarrojos enfriados?
El detector de plano focal infrarrojo enfriado funciona a una temperatura baja que es proporcionada por un detector dewar cooler (ddc).Tiene una alta sensibilidad y puede distinguir diferencias de temperatura más sutiles que el detector infrarrojo sin enfriarPuede detectar, identificar y reconocer objetos a una distancia muy larga que es de más de diez kilómetros de distancia.La estructura del detector enfriado es muy compleja lo que resulta en un costo relativamente alto que el detector sin enfriar.
¿Qué es la imagen térmica infrarroja?
En la naturaleza, todos los objetos cuya temperatura es superior al cero absoluto (-273 ° C) pueden irradiar rayos infrarrojos.Usando el detector de la cámara infrarroja para medir la diferencia de temperatura de la radiación infrarroja entre el objetivo y el fondo, se pueden obtener diferentes imágenes infrarrojas, que también se llaman imágenes térmicas.
¿Cómo funcionan los detectores infrarrojos?
La radiación infrarroja emitida por el objetivo entra en el rango de detección del detector térmico.Entonces el detector infrarrojo convierte la señal de radiación de intensidad diferente en la señal eléctrica correspondiente., y luego a través de la amplificación y el procesamiento de video, forma la imagen infrarroja que puede ser observada a simple vista.
