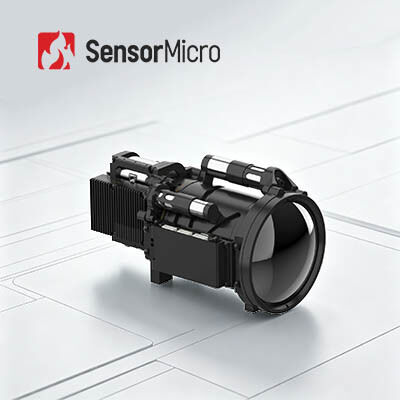

Módulo de cámara térmica infrarroja MWIR HOT refrigerada con resolución de 640x512 y tono de píxeles de 15 μm
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | GAVIN GC615HMG |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Tipo | Núcleo de cámara infrarroja refrigerada por MWIR CALIENTE | Resolución | 640x512 / 15μm |
|---|---|---|---|
| Detector de infrarrojos NETD (23 ℃) | 20 mK (F4) | Tamaño | 71×55×84mm |
| Longitud de onda media | 3Los demás elementos de los componentes de las placas de ensayo deberán estar incluidos en el ensayo | Características | Fácil integración |
| Resaltar | Módulos refrescados 30um de la cámara,320x256 30um refrescó los módulos de la cámara,Módulo infrarrojo de la cámara del OEM |
||
Descripción de producto
Módulo de cámara térmica infrarroja CALIENTE refrigerado MWIR 640x512/15μm
Descripción general del producto
GAVIN GC615HMG es un núcleo de cámara infrarroja refrigerado por MWIR operable a alta temperatura construido con un detector FPA de resolución de 640 × 512 y paso de píxeles de 15 μm. Al adoptar algoritmos avanzados de DRC, reducción de ruido 2D/3D y mejora de bordes, el módulo ofrece imágenes térmicas de alta claridad, bajo ruido y alta fidelidad. Su tecnología HOT patentada admite una temperatura de funcionamiento máxima de 150 K y un enfriamiento rápido de ≤ 3 min 30 s, al tiempo que mantiene métricas SWaP optimizadas: tamaño de 71 × 55 × 84 mm, peso de 350 g y consumo de energía típico de 7 W.
Características principales
- FPA convencional, imágenes claras- Desarrollado en base a un detector infrarrojo refrigerado HOT MWIR de gran formato de 640×512/15μm con excelente versatilidad. Equipado con algoritmos de procesamiento de imágenes de próxima generación que incluyen DRC, reducción de ruido 2D/3D y mejora de bordes para una claridad de imagen superior.
- Tecnología HOT líder en optimización SWaP- Admite funcionamiento a alta temperatura de hasta 150 K con tiempo de enfriamiento ≤3min30s. Diseño compacto: tamaño de 71 × 55 × 84 mm, peso de 350 g y consumo de energía de 7 W.
- Interfaces ricas, fácil integración- Admite interfaces CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/fibra óptica con opciones flexibles de salida de imágenes RAW/YUV.
Especificaciones del producto
| Modelo | GAVIN GC615HMG |
|---|---|
| Indicadores de desempeño | Resolución: 640×512 Tamaño de píxel: 15 μm Enfriador criogénico: RS058 Respuesta espectral: 3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm Detector IR NETD (23 ℃): 20 mK (F4) |
| Procesamiento de imágenes | Velocidad de fotogramas: 50 Hz (F4) / 30 Hz (F5.5) Zoom digital: zoom digital continuo de 1× a 8× Dirección de la imagen: Voltear horizontalmente/verticalmente/diagonalmente Algoritmo de imagen: DRC, reducción de ruido de imagen 2D/3D, EE |
| Eléctrico | Vídeo analógico: PAL/NTSC Vídeo digital: Estándar: DVP/LVDS/USB2.0 Opción: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra óptica monomodo/Fibra óptica multimodo Sincronización externa: Estándar: LV-TTL, Opción: RS422/LVDS Comunicación: Estándar: USB2.0/LV-TTL, Opción: RS422/CAN/USB3.0/GigE Fuente de alimentación: 12V±1V Consumo de energía constante (23 ℃): ≤7W Tiempo de enfriamiento (23 ℃): ≤3min30s |
| Físico | Tamaño: 71×55×84mm Peso: ≤350g Temperatura de funcionamiento: -40 ℃ ~ + 71 ℃ |
| Opciones de lentes ópticas | Enfoque fijo: 25 mm/F2 Zoom continuo: 18~275 mm/F5.5, 110~1100 mm/F5.5, 15~300 mm/F4, 23~450 mm/F4 |
Aplicaciones industriales
El módulo de imágenes térmicas GAVIN GC615HMG se usa ampliamente en muchas áreas, incluidas END, monitoreo ambiental, vigilancia de largo alcance, investigación científica y otras aplicaciones industriales.
Nuestras ventajas
- Personalización del producto- Ajustar configuraciones y adaptar algoritmos para cumplir con los requisitos específicos de la industria.
- Soporte técnico y capacitación in situ- Proporcionar a los clientes principales configuración práctica del sistema y capacitación operativa.
- Innovación conjunta para nuevos productos y mercados- Colaborar con los clientes para desarrollar conjuntamente soluciones innovadoras de aplicaciones de infrarrojos.
Preguntas frecuentes
1. ¿En qué industrias se utilizan los detectores infrarrojos de matriz de plano focal?
El detector de plano focal infrarrojo es el componente central de los sistemas de imágenes térmicas y es esencial para detectar, identificar y analizar información infrarroja de objetos. Tiene amplias aplicaciones en tráfico, inspección, monitoreo de seguridad, meteorología, medicina y otras industrias.
2. ¿Cuáles son las características de los detectores de plano focal infrarrojos refrigerados y no refrigerados?
Los detectores de plano focal infrarrojos se dividen en tipos refrigerados y no refrigerados. Los detectores de infrarrojos refrigerados funcionan en entornos de vacío de baja temperatura con alta sensibilidad y pueden distinguir diferencias de temperatura más sutiles. Los detectores de plano focal infrarrojos no refrigerados funcionan a temperatura ambiente sin necesidad de entornos criogénicos.
3. ¿Cómo funcionan los detectores de infrarrojos?
La radiación infrarroja emitida por los objetivos ingresa al rango de detección del detector térmico. El detector de infrarrojos convierte las señales de radiación de diferentes intensidades en señales eléctricas correspondientes, que luego se amplifican y procesan para formar imágenes infrarrojas visibles a simple vista.
4. ¿Cuáles son las ventajas de los detectores de infrarrojos refrigerados?
Los detectores de plano focal infrarrojos refrigerados funcionan a bajas temperaturas proporcionadas por refrigeradores Dewar de detectores (DDC). Ofrecen una alta sensibilidad y pueden distinguir diferencias de temperatura más sutiles que los detectores no refrigerados. Pueden detectar, identificar y reconocer objetos a distancias superiores a los diez kilómetros. La compleja estructura de los detectores refrigerados genera costes relativamente más altos en comparación con los detectores no refrigerados.
