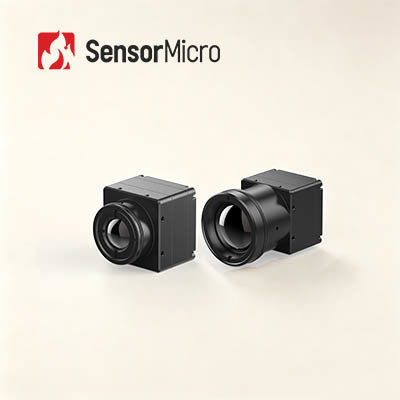

Módulo no refrigerado de la toma de imágenes térmica LWIR de la resolución 640x512 el 12μm del pixel ≤25mK NETD

  • 640x512 Resolution 12μm Pixel Pitch ≤25mK NETD Uncooled LWIR Thermal Imaging Module
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo MONEDA612G2
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 640x512 NETO ≤25mK/F1.0/25℃
Consumo de energía 0.65W Rango espectral 8~14μm
Paso de píxeles 12 μm Velocidad de fotogramas digitales 25/30/50 Hz
Resaltar

Módulo claro agudo sin enfriar de la toma de imágenes térmica

,

Módulo 8um de la toma de imágenes térmica

,

Base termal de la cámara del intercambio-c LWIR
Deja un mensaje
Descripción de producto
Módulo claro agudo LWIR sin enfriar de la toma de imágenes térmica de SWaP-C 8~14μm
Módulo de imágenes térmicas SWaP-C LWIR no refrigerado 640x512 12 μm
El núcleo de imágenes térmicas COIN612G2 aprovecha una resolución de 640 × 512, una matriz de plano focal infrarrojo de microbolómetro de nivel de oblea ApexCore con un tamaño de píxel de 12 μm, aumentada por circuitos de procesamiento de señales dedicados y algoritmos de mejora de imágenes de múltiples etapas para lograr una diferencia de temperatura equivalente al ruido (NETD) típica de ≤25 mK, lo que permite una identificación confiable de gradientes térmicos sutiles. Las capas de comunicación de hardware cumplen con protocolos de bus serie ampliamente adoptados, mientras que los módulos de salida de vídeo multicanal admiten formatos de transmisión USB 2.0, DVP, LVDS y BT.656.
Los operadores e integradores pueden seleccionar entre un espectro completo de lentes objetivo infrarrojos compatibles para satisfacer los requisitos ópticos en inspección industrial, vigilancia de seguridad, observación de campo y sistemas de detección AIoT. La extracción de puntos de acceso en tiempo real y la salida de cuadros térmicos de alta fidelidad minimizan el trabajo algorítmico y de adaptación de hardware en el desarrollo secundario, posicionando a COIN612G2 como una unidad de integración térmica lista para usar, totalmente funcional y con costos optimizados.
Características principales
Subsistema de imágenes rentable y con todas las funciones
El detector ApexCore de nivel de oblea ofrece ≤25 mK NETD; La combinación de FPA y pila de algoritmos suprime el ruido de la imagen y mejora el contraste del objetivo.
Factor de forma mínimo, baja disipación de energía
Tamaño: 25,4 mm × 25,4 mm × 15,7 mm; peso: 15 ± 1 g; consumo de energía típico 0,65w
Hardware modular para una integración optimizada
Sistema de montaje de lentes modular con múltiples opciones de distancia focal; salidas de vídeo digital multiestándar; datos de píxeles RAW/YUV configurables con interfaz de control en serie
Especificaciones del producto
Modelo MONEDA612G2
Indicadores de detectores de infrarrojos
Materiales sensibles voz
Resolución 640×512
Tamaño de píxel 12 μm
Respuesta espectral 8 μm ~ 14 μm
NETD típico ≤25mK/F1.0/25℃
Procesamiento de imágenes
Velocidad de fotogramas digitales 25/30/50Hz
Hora de inicio 6s
Vídeo analógico PAL/NTSC
Vídeo Digital CRUDO/YUV422
Algoritmo de imagen Corrección de no uniformidad (NUC)
Reducción de ruido 3D (3DNR)
Supresión de ruido 2D (DNS)
Compresión de rango dinámico (DRC)
Mejora de bordes (EE)
Visualización de imagen 10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arco iris 1/arco iris 2/tinte/negro caliente)
Software para PC
Software de la CCI Control de módulo y visualización de vídeo
Eléctrico
Interfaz externa estándar 50 pines: DF40C-50DP-0.4V(51), (horas, macho)
Tablero de extensión USB3.0/USB2.0/VPC/USB2.0 y VPC
Interfaz de comunicación TTL-232/USB2.0
Interfaz de vídeo digital DVP8/DVP16/USB2.0/BT.656/LVDS
Voltaje de suministro 4,5 ~ 5,5 V
Consumo de energía típico 0,65W
Mecánico
Tamaño del núcleo desnudo (mm) 25,4×25,4×15,7
Peso del núcleo desnudo (g) 15±1g
Adaptabilidad ambiental
Temperatura de funcionamiento -40℃~+70℃
Temperatura de almacenamiento -45℃~+85℃
Humedad 5%~95%, sin condensación
Vibración 5,35 grms, vibración aleatoria, 3 ejes
Impacto Media onda sinusoidal, 40 g/11 ms, dirección de impacto eje X, 3 veces
Proceso de dar un título ROHS2.0/ALCANCE
Lente óptica
Lente óptica Atérmico de enfoque fijo: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm
Nivel de protección IP67 (lente frontal)
Aplicaciones industriales
El módulo de imágenes térmicas COIN612G2 se aplica al campo de la termografía, monitoreo de seguridad, cargas útiles de UAV, robots, hardware inteligente, ADAS, extinción de incendios y rescate.
Termografía
Seguridad y monitoreo
Bomberos y Rescate
Carga útil de los UAV
Visión Personal
ADA
AIoT
Otras aplicaciones
Servicio personalizado
  • Personalización del producto:Ajuste las configuraciones y adapte los algoritmos para cumplir con los requisitos específicos de la industria.
  • Soporte técnico y capacitación in situ:Proporcionar a los clientes principales configuración práctica del sistema y capacitación operativa.
  • Innovación conjunta para nuevos productos y mercados:Colaborar con los clientes para desarrollar conjuntamente soluciones innovadoras de aplicaciones de infrarrojos
Preguntas frecuentes
¿En qué industrias se pueden utilizar los detectores de infrarrojos/núcleos de cámaras térmicas?
Nuestros detectores de infrarrojos/núcleos de cámaras térmicas se utilizan ampliamente en muchas industrias, tales como:
  • Termografía:Mantenimiento de energía, visión artificial, climatización de edificios, petroquímica metalúrgica, mantenimiento predictivo, prevención de epidemias
  • Seguridad y monitoreo:Ciudad Segura, Monitoreo de Infraestructura, Seguridad Fronteriza, Cruceros Marítimos, Seguridad Minera
  • Bomberos y Rescate:Prevención de Incendios Forestales, Prevención de Incendios, Búsqueda y Rescate
  • Carga útil de los UAV:Inspección de equipos, cumplimiento y rescate, aplicación de extinción de incendios, observación de animales
  • Visión personal:Ocio al aire libre, observación de animales, patrullaje de cumplimiento de la ley.
  • ADA:Conducción autónoma, sistema avanzado de asistencia al conductor, vehículos especiales
  • AIoT:Hogar Inteligente, Hardware Inteligente, Cuidado Inteligente, Robots
  • Otros:Sistema mejorado de visión de vuelo, detección de gases, agricultura y ganadería, investigación científica
