Módulo de imagen térmica de 640x512 12μm sin enfriar de peso ligero núcleo de cámara LWIR

  • Uncooled 640x512 12μm Thermal Imaging Module Light Weight LWIR Camera Core
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo MONEDA612G2
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
NETD típico ≤25mK/F1.0/25℃ Resolución 640x512
Consumo de energía 0.65W Video analógico PAL/NTSC
Rango espectral 8~14μm Paso de píxeles 12 μm
Resaltar

Módulo de imágenes térmicas de 12 μm

,

Módulo de imágenes térmicas de peso ligero

,

Módulo de imágenes térmicas sin enfriar
Deja un mensaje
Descripción de producto

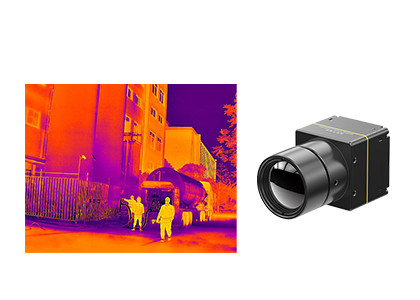

Modulo de imagen térmica de 640x512 12 μm sin enfriar Peso ligero
Resumen del producto

El núcleo de imagen infrarroja sin enfriar COIN612G2 cuenta con un detector infrarrojo de nivel de obleas ApexCore de 640 × 512 12 μm emparejado con circuitos de procesamiento de señales premium y algoritmos de imagen optimizados.Ofrece una sensibilidad térmica excepcional con un NETD típico ≤ 25mK y admite múltiples protocolos de comunicación, incluido USB 2.0, DVP, LVDS, y BT.656 las salidas de vídeo.

Principales características
  • Funcionalidad completa:Detector de infrarrojos de alto rendimiento y rentabilidad ApexCore de nivel de oblea con NETD ≤ 25mK
  • Diseño compacto:Dimensiones: 25,4 × 25,4 × 15,7 mm, Peso: 15 ± 1 g, Consumo de energía ≤ 0,65 W
  • Configuración versátil:Opciones de múltiples lentes y soporta las interfaces de salida de imagen USB 2.0/DVP/LVDS/BT.656
  • Integración rápida:Salida de datos de imagen RAW/YUV con control de puerto serie
Especificaciones del producto
Modelo Las demás partidas del presente capítulo
Indicadores de los detectores de IR
Materiales sensibles VOC
Resolución 640×512
Tamaño de los píxeles 12 μm
Respuesta espectral 8 μm ~ 14 μm
Técnica de las TDN Se aplicarán las siguientes medidas:
Procesamiento de imágenes
Tasa de fotogramas digitales 25/30/50 Hz
Tiempo de arranque 6s
Video analógico PAL/NTSC
Video digital El contenido de la sustancia
Algoritmo de imagen Corrección de no uniformidad (NUC), reducción de ruido 3D (3DNR), supresión de ruido 2D (DNS), compresión de rango dinámico (DRC), mejora del borde (EE)
Muestra de imagen 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente)
Software para PC Software ICC - Control del módulo y visualización de vídeo
Eléctrico
Interfaz externa estándar 50 pin: DF40C-50DP-0.4V ((51), (HRS, Hombre)
Junta de extensión Los dispositivos de conexión a Internet se utilizarán para la transmisión de la información.
Interfaz de comunicación TTL-232/USB2 y TTL-232/USB2.0
Interfaz de vídeo digital El número de unidad de control de velocidad de la unidad de control de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad de la unidad de velocidad de velocidad de la unidad de velocidad de la unidad de velocidad.
Válvula de alimentación 4.5 ~ 5.5V
Consumo típico de energía 0.65W
Mecánica
Tamaño del núcleo desnudo ((mm) 25.4 por 25.4 por 15.7
Peso del núcleo desnudo (g) 15 ± 1 g
Adaptabilidad al medio ambiente
Temperatura de funcionamiento -40°C~+70°C
Temperatura de almacenamiento -45°C~+85°C
Humedad 5% a 95%, no condensante
Vibración 5.35 gramos, vibración aleatoria, 3 ejes
Impacto Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces
Certificación El objetivo de la presente Directiva es:
Lentes ópticas
Lentes ópticas Foro fijo térmico: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm/50 mm/70 mm
Nivel de protección IP67 ((Objetivo delantero)
Aplicaciones industriales
  • Control de la seguridad
  • Visión industrial
  • Observación al aire libre
  • Combate de incendios y rescate
  • Adidas
  • Visión automática
Sobre el sensor Micro

SensorMicro fue fundada con una creencia simple pero poderosa: la innovación debe servir a las necesidades del mundo real.y las posibilidades que hay debajo.

Al convertir el calor invisible en verdad visible, ayudamos a las industrias a tomar decisiones más inteligentes, proteger lo que más importa, y navegar la complejidad con claridad.inspección industrial, la atención médica, la visión artificial, el seguimiento del medio ambiente y las iniciativas de neutralidad de carbono.

Preguntas frecuentes
¿Cuál es la ventaja de las imágenes térmicas infrarrojas?
  • Ver a través de la oscuridad total
  • Identificación bajo camuflaje
  • Detección a larga distancia
  • Detección de la distribución del calor
  • Medición de la temperatura sin contacto
  • Consciencia de la ocupación
¿Qué es la sensibilidad térmica?

La sensibilidad térmica, también llamada NETD (Diferencia de temperatura equivalente al ruido), es un parámetro clave para evaluar cámaras de imágenes térmicas de onda media (MWIR) y onda larga (LWIR).Está directamente relacionado con la claridad medida por el termómetroEs un valor numérico que representa la relación señal/ruido de la diferencia de temperatura y se mide en miliKelvin (mK).Cuanto mayor sea la sensibilidad y más clara la imagen.

¿Cuál es la diferencia entre el paquete de nivel de obleas, el paquete de cerámica y el paquete de metal?

Los detectores de infrarrojos sin enfriar se dividen actualmente en envases metálicos, envases cerámicos y envases a nivel de obleas.;Los envases a nivel de obleas son adecuados para la producción en masa; y los envases de cerámica son más favorecidos por el mercado dedicado a productos civiles.
