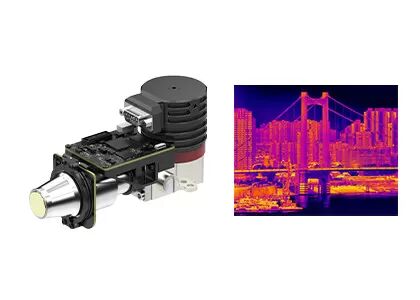

Alta base 640x512 de la cámara de la sensibilidad MCT MWIR para la integración rápida
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS615A |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 / 15μm | NETO | ≤ 17 mK |
|---|---|---|---|
| rango espectral | los 3.7~4.8μm | Tamaño | 147x58,5x71mm |
| Resaltar | Base 640x512 de la cámara de MWIR,Base rápida de la cámara de la integración MWIR,Alta base termal de la cámara de la sensibilidad MCT |
||
Descripción de producto
Núcleo de cámara MWIR de alta sensibilidad MCT 640x512 para una integración rápida
Descripción del producto
El módulo AD de EYAS615A es un módulo infrarrojo refrigerado analógico-digital basado en los formatos 640x512 FPA IR de tono de 15 μm. El NETD típico de EYAS615A es inferior a 17mK.La alta sensibilidad asegura la detección o reconocimiento de muy pequeñas diferencias de radiación infrarroja a muy larga distancia.
Este módulo AD incluye una placa de proximidad que proporciona el tiempo FPA, y las fuentes de alimentación sensibles.La interfaz Camera Link emite datos en bruto de 16 bits, lo que simplifica enormemente la integración del detector en el sistema.
Por lo tanto, el módulo EYAS615A facilita a los clientes OEM realizar pruebas de aceptación rápida en el detector infrarrojo enfriado C615M 640x512/15μm,iniciar el desarrollo secundario rápido y acortar su período de desarrollo de módulos infrarrojos enfriados o cámaras térmicas infrarrojas completas o sistemas basados en detectores infrarrojos enfriados.
Principales características
- Fácil de desarrollar e integrar
- Interfaz Cameralink Salida de datos en bruto de 16 bits, Control de puertos serie
- Estructura integrada, las dimensiones son consistentes con el detector.
- 5 V de alimentación única
- Capaz de capturar objetivos en movimiento a gran velocidad
Especificaciones del producto
| Modelo | Las condiciones de los requisitos de la norma EYAS615A: |
| Rendimiento del detector IR | |
| Resolución | 640x512 |
| Pitch de los píxeles | 15 μm |
| Cuidado con el aire | Se trata de una serie de medidas: |
| Rango espectral | 3.7 μm ∙ 4.8 μm MW |
| Tiempo de enfriamiento (25°C) | ≤ 6 minutos |
| DTE óptima (20°C) | ≤ 17 mK |
| Modo de trabajo | |
| Tasa de fotogramas | 1 ~ 120Hz ajustable |
| Modo de trabajo | Imagen instantánea; Modo de integración ITR/IWR; Modo Windows; Antiflorescencia |
| Especificación eléctrica | |
| Interfaz externa estándar | QSH 60 pines |
| Video digital | Cameralink: Salida de datos en bruto de 16 bits |
| Sincronización externa | CC1: INT/Frame Sincronización externa; CC2: MC Sincronización externa |
| Comunicación | Puerto serie de cameralink: TFG+/-, TC+/-; 9600bps |
| Fuente de alimentación | Panel de imagen de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energía estable | 7W |
| Dimensión (mm) | 147×58.5×71 |
| Peso | ≤ 680 g |
| Temperatura de trabajo | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
Aplicaciones industriales
El módulo de imágenes térmicas EYAS615A se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.
Nuestras ventajas
Preguntas frecuentes
1¿Qué es la sensibilidad térmica?
La sensibilidad térmica, también llamada NETD (Diferencia de temperatura equivalente al ruido), es un parámetro clave para evaluar cámaras de imágenes térmicas de onda media (MWIR) y onda larga (LWIR).Está directamente relacionado con la claridad medida por el termómetroEs un valor numérico que representa la relación señal/ruido de la diferencia de temperatura y se mide en miliKelvin (mK).Cuanto mayor sea la sensibilidad y más clara la imagen.
2¿Cuáles son las aplicaciones de las imágenes térmicas?
La medición de la temperatura y la obtención de imágenes en todo tiempo son dos funciones básicas de la tecnología de imágenes térmicas infrarrojas.Los productos desarrollados sobre la base de estas dos tecnologías se utilizan ampliamente en seguridad y vigilancia, cargas útiles de UAV, inspección industrial, lucha contra incendios, mantenimiento predictivo, ADAS, prevención de epidemias, AIoT, etc.
