MCT MWIR refrescó la detección termal del módulo 640x512/el 15μM For Long Range

Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo GAVIN615B
Cantidad de orden mínima 1 pedazo
Precio Negotiable
Condiciones de pago L/C, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Resolución 640x512 / el 15μm NETD ≤20mK
Gama espectral los 3.7~4.8μm MW Velocidad de fotogramas 50Hz/100Hz
Tamaño 125x92x67m m Peso ≤650g
Alta luz

MWIR refrescó el módulo termal 640x512

,

MCT refrescó el módulo termal 15uM

,

Módulo termal refrescado detección de la gama larga

Deja un mensaje
Descripción de producto

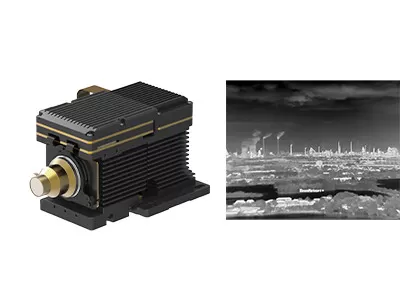

Módulo termal refrescado 640x512/el 15μM MCT MWIR para la detección de la gama larga


GAVIN615B refrescó el módulo de la cámara de MWIR



El bajo consumo de energía 640x512/el 15μm MCT MWIR del acuerdo de GAVIN615B refrescó el módulo de la cámara



Descripción de producto



GAVIN615B es un mediados de módulo refrescado de la toma de imágenes térmica de la onda desarrollado por la tecnología de los sensores global (GST). Consiste en un detector de 640x512/el 15µm HgCdTe MWIR IR con el cryocooler RS046, la electrónica del hardware y los diversos algoritmos del tratamiento de la imagen también se integran ya para presentar imágenes termales agudas y claras.



Configurado con el cryocooler RS046, el GAVIN615B es muy compacto de tamaño, midiendo 125x92x67m m en la dimensión y pesando menos que 650g en peso. Es consumo de energía estable es tan bajo como 12w. Con el interfaz estándar industrial del cameralink, la cámara o el integrador de sistema infrarroja puede diseñar o integrar su propia cámara completa basada fácilmente en el módulo de la toma de imágenes térmica de GAVIN615B.



GAVIN que la serie refrescó el módulo termal utiliza GST MCT &T2SL refrescó detectores del IR e integra diversos algoritmos del tratamiento de la imagen para hacer salir imágenes infrarrojas claras en la oscuridad total o las malas condiciones meteorológicas. Puede detectar y reconocer riesgos y amenazas en el rato de larga distancia para presentar más detalles de la blanco en la distancia corta.



Características principales



- Alta sensibilidad, NETD≤20mK

- Detección de la gama larga

- Velocidad de fotogramas ajustable

- Integración fácil en el sistema



Especificaciones de producto



Modelo GAVIN615B
Funcionamiento del detector del IR
Resolución 640x512
Echada del pixel el 15μm
Cryocooler RS046
Gama espectral los 3.7μm~4.8μm MW
Tiempo de enfriamiento (20°C) ≤7min
NETD (20°C) ≤20mK
Tratamiento de la imagen
Velocidad de fotogramas 50Hz/100Hz
Oscurecimiento de modo Linear/histograma/mezclado
Zoom digital ×1/×2/×4
Dirección de la imagen Horizontalmente/verticalmente/diagonalmente tirón
Algoritmo de la imagen NUC/AGC/IDE
Especificación eléctrica
Interfaz externo estándar J30JZ 25pin
Vídeo análogo PAL
Vídeo de Digitaces 16bit RAW/YUV: 16bit DVP/Cameralink hizo salir
Sincronización externa Sincronización externa del marco: Nivel RS422
Comunicación RS422, 115200bps
Fuente de alimentación 20~28VDC
Consumo de energía estable 12W
Dimensión (milímetros) 125×92×67
Peso ≤650g
Temperatura de la operación -40°C ~ +60°C
Magnitud de la vibración Vibración: GJB Vehículo-montó transporte de alta velocidad
Choque: onda del Mitad-seno, ms 40g 11, 3 dirección de AXIS 6 3 veces por cada uno
Lente óptica
Lente opcional Enfoque continuo
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Usos industriales



El módulo infrarrojo termal de la cámara de GAVIN615B es ampliamente utilizado muchas áreas tales como sistema de vigilancia remoto, sistema del aumento de Vision del vuelo, carga útil etc. del multidetector.



MCT MWIR refrescó la detección termal del módulo 640x512/el 15μM For Long Range 0



Sobre infrarrojo de GST



MCT MWIR refrescó la detección termal del módulo 640x512/el 15μM For Long Range 1

FAQ



1. ¿Cuál es sensiivity termal?

La sensibilidad termal, también nombrada NETD (ruido diferencia de la temperatura equivalente), es un parámetro dominante para evaluar cámaras de la toma de imágenes térmica de la onda media (MWIR) y de la onda larga (LWIR). Se relaciona directamente con la claridad medida por el toner termal. Es un valor numérico que representa el ratio señal/ruido de la diferencia de la temperatura y medido en los milliKelvins (mK). Cuanto más pequeño es el valor termal de la sensibilidad, más alta es la sensibilidad y más clara está la imagen.



2. ¿Cuáles son los usos de la toma de imágenes térmica?

La medida de la temperatura y la proyección de imagen para todo clima son dos funciones básicas de la tecnología de toma de imágenes térmica infrarroja. Los productos desarrollados sobre la base de estas dos tecnologías son ampliamente utilizados en seguridad y la supervisión, las cargas útiles del UAV, la inspección industrial, el mantenimiento contraincendios, profético, ADAS, la prevención epidémica, AIoT etc.



3. ¿Cuál es detector de MCT/HgCdTe?

MCT, también llamado HgCdTe, refiere al Mercury-cadmio-Tellurid que es un compuesto químico del telururo de cadmio (CdTe) y telururo del mercurio (HgTe) y un material común en fotodetectores. El detector de MCT/HgCdTe es un detector fotoconductor que actúa en un ambiente criogénico y puede detectar la radiación infrarroja. Es más sensible que los sensores termales.
