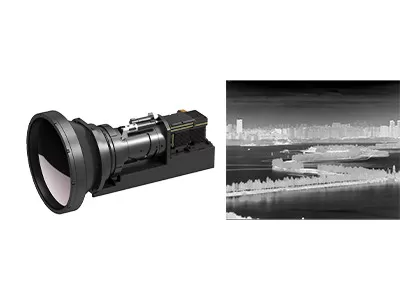

Lente termal refrescada 60~240mm/F4 del módulo 640x512/el 15μM With Continuous Zoom

Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo GAVIN615B
Cantidad de orden mínima 1 pedazo
Precio Negotiable
Condiciones de pago L/C, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Resolución 640x512 / el 15μm NETD ≤20mK
Gama espectral los 3.7~4.8μm MW Velocidad de fotogramas 50Hz/100Hz
Tamaño 125x92x67m m Peso ≤650g
Alta luz

Módulo termal refrescado 640x512

,

Módulo termal refrescado 15uM

,

Base termal de la cámara de la lente F4

Deja un mensaje
Descripción de producto

Lente termal refrescada 60~240mm/F4 del módulo 640x512/el 15μM With Continuous Zoom


GAVIN615B refrescó el módulo de la cámara de MWIR



El bajo consumo de energía 640x512/el 15μm MCT MWIR del acuerdo de GAVIN615B refrescó el módulo de la cámara



Descripción de producto



GAVIN615B es un mediados de módulo refrescado de la toma de imágenes térmica de la onda desarrollado por la tecnología de los sensores global (GST). Consiste en un detector de 640x512/el 15µm HgCdTe MWIR IR con el cryocooler RS046, la electrónica del hardware y los diversos algoritmos del tratamiento de la imagen también se integran ya para presentar imágenes termales agudas y claras.



Configurado con el cryocooler RS046, el GAVIN615B es muy compacto de tamaño, midiendo 125x92x67m m en la dimensión y pesando menos que 650g en peso. Es consumo de energía estable es tan bajo como 12w. Con el interfaz estándar industrial del cameralink, la cámara o el integrador de sistema infrarroja puede diseñar o integrar su propia cámara completa basada fácilmente en el módulo de la toma de imágenes térmica de GAVIN615B.



GAVIN que la serie refrescó el módulo termal utiliza GST MCT &T2SL refrescó detectores del IR e integra diversos algoritmos del tratamiento de la imagen para hacer salir imágenes infrarrojas claras en la oscuridad total o las malas condiciones meteorológicas. Puede detectar y reconocer riesgos y amenazas en el rato de larga distancia para presentar más detalles de la blanco en la distancia corta.



Características principales



Detección de la gama larga de la reunión
• Alta sensibilidad termal

• Campo visual amplio
• La detección de la gama larga, avión se puede detectar en los 60km lejos



Integración fácil en el sistema
• Interfaz de Cameralink/DVP, salida de la imagen de RAW/YUV
• Una variedad de lentes de zoom óptico continuas están disponibles



Especificaciones de producto



Modelo GAVIN615B
Funcionamiento del detector del IR
Resolución 640x512
Echada del pixel el 15μm
Cryocooler RS046
Gama espectral los 3.7μm~4.8μm MW
Tiempo de enfriamiento (20°C) ≤7min
NETD (20°C) ≤20mK
Tratamiento de la imagen
Velocidad de fotogramas 50Hz/100Hz
Oscurecimiento de modo Linear/histograma/mezclado
Zoom digital ×1/×2/×4
Dirección de la imagen Horizontalmente/verticalmente/diagonalmente tirón
Algoritmo de la imagen NUC/AGC/IDE
Especificación eléctrica
Interfaz externo estándar J30JZ 25pin
Vídeo análogo PAL
Vídeo de Digitaces 16bit RAW/YUV: 16bit DVP/Cameralink hizo salir
Sincronización externa Sincronización externa del marco: Nivel RS422
Comunicación RS422, 115200bps
Fuente de alimentación 20~28VDC
Consumo de energía estable 12W
Dimensión (milímetros) 125×92×67
Peso ≤650g
Temperatura de la operación -40°C ~ +60°C
Magnitud de la vibración Vibración: GJB Vehículo-montó transporte de alta velocidad
Choque: onda del Mitad-seno, ms 40g 11, 3 dirección de AXIS 6 3 veces por cada uno
Lente óptica
Lente opcional Enfoque continuo
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Usos industriales



El módulo infrarrojo termal de la cámara de GAVIN615B es ampliamente utilizado muchas áreas tales como sistema de vigilancia remoto, sistema del aumento de Vision del vuelo, carga útil etc. del multidetector.



Lente termal refrescada 60~240mm/F4 del módulo 640x512/el 15μM With Continuous Zoom 0



Sobre infrarrojo de GST



Lente termal refrescada 60~240mm/F4 del módulo 640x512/el 15μM With Continuous Zoom 1

FAQ



1. ¿Cuál es sensiivity termal?

La sensibilidad termal, también nombrada NETD (ruido diferencia de la temperatura equivalente), es un parámetro dominante para evaluar cámaras de la toma de imágenes térmica de la onda media (MWIR) y de la onda larga (LWIR). Se relaciona directamente con la claridad medida por el toner termal. Es un valor numérico que representa el ratio señal/ruido de la diferencia de la temperatura y medido en los milliKelvins (mK). Cuanto más pequeño es el valor termal de la sensibilidad, más alta es la sensibilidad y más clara está la imagen.



¿2.What es la diferencia entre los detectores sin enfriar y refrescados del IR?

Hay actualmente dos tipos de sensores infrarrojos de la toma de imágenes térmica en el mercado, refrescados y sin enfriar.

El detector sin enfriar del IR actúa en la temperatura ambiente. Se basa en industria del semiconductor y puede ser fabricado así generalmente en volumen grande con costo tamaño pequeño y bajo. Los detectores sin enfriar del IR son ampliamente utilizados en portátil/PDA/dispositivos móviles.

Los detectores refrescados del IR se empaquetan en una unidad que los guarde en extremadamente - la baja temperatura que será apoyada por un refrigerador del cryo. Son mucho más grandes, más costosos y menos confiables que los sensores sin enfriar, principalmente debido a los sistemas de enfriamiento complejos que requieren. Sin embargo, los sistemas refrescados son increíblemente sensibles y trabajan generalmente con la óptica larga de la longitud focal para alcanzar la misión de la gama larga.
