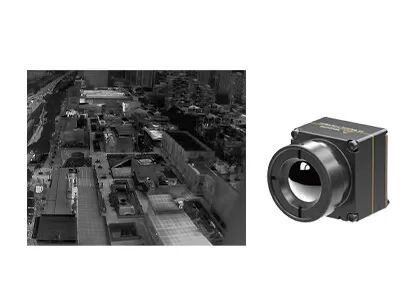

Módulo de cámara térmica de óxido de vanadio 640x512 12μm para UAV y drones
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL612/R |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 | Consumo de energía | 0.7w |
|---|---|---|---|
| rango espectral | los 8~14μm | Paso de píxeles | 12 μm |
| NETD típico | ≤40mk | Velocidad de fotogramas | 30Hz |
| Resaltar | Módulo termal de la cámara del óxido del vanadio,Módulo termal de la cámara del UAV,base termal de la cámara del abejón 640x512 |
||
Descripción de producto
TWIN612 Módulo de imágenes térmicas
Precio asequible Módulo de cámara térmica de 640x512 12μm para UAV y drone
Descripción del producto
El núcleo de la cámara infrarroja iTL612R integra un detector térmico infrarrojo de 640x512 / 12μm paquete de nivel de obleas (WLP).Es un módulo de radiometría térmica LWIR sin enfriar para drones con un rango espectral de 8 a 14 μm.
El módulo de cámara térmica iTL612 presenta una presentación de imagen nítida y nítida, un tamaño compacto y un bajo costo.El módulo térmico no enfriado iTL612R proporciona una solución fiable para la integración de sistemas infrarrojos con espacio limitadoSu estructura compacta ha alcanzado el nivel superior del mismo módulo de especificación.También tiene una función termográfica opcional con un rango de medición de -20 °C ~ 550 °C para la medición de la temperatura industrial.
El módulo térmico iTL612 está especialmente desarrollado para el campo del mantenimiento predictivo, la inspección fotovoltaica, la protección del medio ambiente, la investigación científica, la fotografía aérea,Investigación policial, socorro y rescate, prevención de incendios forestales, seguridad urbana, etc.
Principales características
Diseño compacto y ligero
• Tamaño: 21 mm × 22,3 mm × 27,3 mm (con lente de 9,1 mm)
• Peso: 20,8 g±1,5 g (con lente de 9,1 mm)
• Bajo consumo energético de tan solo 0,7 W
Imagen clara y radiometría precisa
• Nuevo algoritmo de procesamiento de imágenes: NUC/3DNR/DNS/DRC/EE
• Soporte para Windows/Linux/ARM SDK
• Apoyar la medición de la temperatura regional, puntual e isotérmica
Diferentes interfaces para una fácil integración
• Interfaces DVP/LVDS/USB2.0, salida de datos de imagen RAW/YUV, control de puertos serie
Especificaciones del producto
| Modelo | Se aplicará el procedimiento siguiente: |
| Rendimiento del detector IR | |
| Materiales sensibles | Óxido de vanadio |
| Resolución | 640×512 |
| Tamaño de los píxeles | 12 μm |
| Rango espectral | 8 ~ 14 μm |
| Técnica de las TDN | ≤ 40mk |
| Procesamiento de imágenes | |
| Tasa de fotogramas | 30 Hz |
| Tiempo de arranque | 5s |
| Video digital | El número de unidades de producción es el número de unidades de producción. |
| Algoritmo de imagen | Corrección de las irregularidades (NUC) Reducción del ruido 3D (3DNR) No-ruido (DNS) Compresión de rango dinámico (DRC) Mejora de los bordes (EE) |
| Muestra de imagen | Negro caliente/blanco caliente/pseudo-color |
| Software para PC | |
| Software del ICC | Modulo de control y visualización de vídeo |
| Especificaciones eléctricas | |
| Interfaz externa estándar | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Hombre) |
| Tarjeta de expansión USB | Tipo C |
| Interfaz de comunicación | Se trata de un sistema de transmisión por cable.0 |
| Interfaz de vídeo digital | CMOS8/USB2.0 |
| Válvula de alimentación | 3.3V±0,1V VDC |
| Consumo típico de energía | 0.7W |
| Medición de la temperatura | |
| Rango de temperatura de funcionamiento | -10°C~+50°C |
| Rango de medición de la temperatura | -20°C~+150°C, 0°C~550°C; soporte de personalización y expansión |
| Precisión de la medición de la temperatura | Más de ±3°C o ±3% (@23°C±3°C) |
| Medición regional de la temperatura | Valor máximo, mínimo y medio de la temperatura regional de salida |
| El SDK | Soporte para Windows/Linux/ARM; Análisis de flujo de video y conversión de gris a temperatura |
| Características físicas | |
| Tamaño (mm) | 21×22.3×27.3 (con lente de 9.1 mm) |
| Peso | 20.8g±1.5g (con lente de 9.1mm) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, 3 Ejes |
| El choque | Onda de medio seno, 40g/11ms, 3 Ejes 6 Dirección |
| Certificados | El objetivo de la presente Directiva es: |
| Optica | |
| Lentes opcionales | Enfoque fijo atérmico: 9,1 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL612/R puede integrarse en cargas útiles de UAV y dispositivos portátiles, de modo que se utiliza ampliamente en los campos deMantenimiento predictivo, inspección fotovoltaica, protección del medio ambiente, investigación científica, fotografía aérea, investigación policial, ayuda y rescate, prevención de incendios forestales, seguridad urbana, etc..
Soluciones de imágenes térmicas
Documentación completa: manuales del producto, guías de instalación y referencias de selección.
Asistencia en desarrollo y pruebas: Pruebas integradas de muestras, evaluación del rendimiento y verificación de parámetros facilitados.
Advanced Developer Toolkit: SDK, API, algoritmos y herramientas de depuración para una integración profunda.
Apoyo técnico remoto: soporte 24/7 respuesta rápida y resolución oportuna de problemas críticos.
Garantía: piezas originales y estricto cumplimiento del proceso para restablecer un rendimiento óptimo.
Preguntas frecuentes
1¿Qué es la imagen térmica infrarroja?
La imagen térmica infrarroja es un tipo de método que utiliza radiación infrarroja y energía térmica para recopilar información sobre objetos.Convierte la radiación infrarroja invisible en imagen térmica infrarroja visible con distribución de temperatura de la superficie objetivoDiferentes objetos e incluso diferentes partes del mismo objeto tienen diferentes capacidades de radiación y intensidad de reflexión infrarroja.
2¿Para qué se puede utilizar la imagen infrarroja?
-Visión nocturna
- Búsqueda y rescate
- Prueba no destructiva
- Prevención de las epidemias
-Termografía
- Seguridad y vigilancia
- Los bomberos.
- ¿ Qué?
3¿Qué es el módulo de imágenes térmicas?
Un módulo de imágenes térmicas generalmente consiste en un detector infrarrojo, lente infrarroja y electrónica de hardware con software y algoritmo incrustado.
