9.1m m 30Hz LWIR 640x512 el 12μM Infrared Camera Module para los abejones
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 640x512 | Consumo de energía | 0.7W |
---|---|---|---|
Gama espectral | los 8~14μm | Echada del pixel | el 12μm |
NETD típico | ≤40mK | Velocidad de fotogramas | 30Hz |
Alta luz | módulo infrarrojo de la cámara 12uM,módulo infrarrojo de la cámara de 30Hz LWIR,base termal de la cámara de 9.1m m |

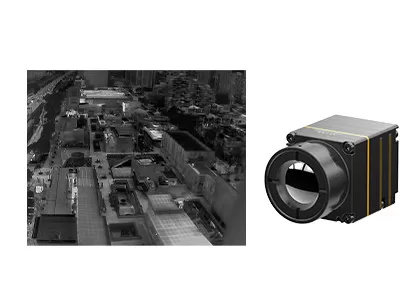

módulo infrarrojo de la cámara de 9.1m m 30Hz LWIR 640x512 el 12μm para los abejones
La base infrarroja de la cámara de iTL612R integra el detector termal infrarrojo llano del paquete de la oblea de 640x512/el 12μm (WLP). Es un módulo radiométrico sin enfriar de la toma de imágenes térmica de LWIR para los abejones con la gama espectral a partir del 8 hasta el 14μm.
características termales del módulo de la cámara iTL612 en la presentación aguda y quebradiza de la imagen, el tamaño compacto y el bajo costo. Orientado para el intercambio completamente optimizado, el módulo termal sin enfriar de iTL612R provee de una solución confiable para la integración de sistema infrarroja el espacio limitado. Su estructura compacta ha alcanzado el nivel superior del mismo módulo de la especificación. También tiene una función termográfica opcional con la gama de la medida del ℃ -20℃~550 para la medida industrial de la temperatura.
El módulo termal iTL612 se desarrolla especialmente para el campo del mantenimiento profético, la inspección fotovoltaica, la protección del medio ambiente, la investigación científica, la fotografía aérea, la investigación policial, el alivio y el rescate, Forest Fire Prevention, la seguridad urbana etc.
Acuerdo y diseño ligero
• Tamaño: 21mm×22.3mm×27.3m m (con la lente de 9.1m m)
• Peso: 20.8g±1.5g (con la lente de 9.1m m)
• Bajo consumo de energía tan bajo como 0.7W
Imagen clara y radiometría exacta
• Algoritmo a estrenar del proceso de la imagen: NUC/3DNR/DNS/DRC/EE
• Ayuda Windows/Linux/ARM SDK
• Ayuda medida regional, del punto y del isoterma de la temperatura
Diversos interfaces para la integración fácil
• DVP/LVDS/USB2.0 interfaces, salida de datos de imagen de RAW/YUV, control del puerto serie
Modelo | iTL612/R |
Funcionamiento del detector del IR | |
Material sensible | Óxido del vanadio |
Resolución | 640×512 |
Tamaño del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD típico | ≤40mk |
Tratamiento de la imagen | |
Velocidad de fotogramas | 30Hz |
Tiempo de lanzamiento | 5s |
Vídeo de Digitaces | RAW/YUV/BT656 |
Algoritmo de la imagen | Corrección de la falta de uniformidad (NUC) reducción del nivel de ruidos 3D (3DNR) De-ruido (DNS) Compresión del rango dinámico (Manual del Transportista) Aumento de borde (EE) |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Software de la PC | |
ICC software | Control y reproducción de vídeo de módulo |
Especificaciones eléctricas | |
Interfaz externo estándar | 30Pin_HOURS: DF40C-30DP-0.4V (51), (HORAS, varón) |
Tablero de extensión del USB | Tipo-c |
Interfaz de comunicaciones | RS232-TTL/USB2.0 |
Interfaz video de Digitaces | CMOS8/USB2.0 |
Voltaje de fuente | 3.3V±0.1V VDC |
Consumo de energía típico | 0.7W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10°C~+50°C |
Gama de la medida de la temperatura | -20°C~+150°C, 0°C~550°C; Arreglo para requisitos particulares y extensión de la ayuda |
Exactitud de la medida de la temperatura | Mayor de ±3°C o el ±3% (@23℃±3℃) |
Medida regional de la temperatura | Valor máximo, mínimo y medio de la ayuda de la temperatura regional de la salida |
SDK | Ayuda Windows/Linux/ARM; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Tamaño (milímetros) | 21×22.3×27.3 (con la lente de 9.1m m) |
Peso | 20.8g±1.5g (con la lente de 9.1m m) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40°C~+70°C |
Temperatura de almacenamiento | -45°C~+85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
Certificados | ROHS2.0/REACH |
La óptica | |
Lente opcional | Foco fijo atermal: 9.1m m |
El módulo de la toma de imágenes térmica de iTL612/R se puede integrar en las cargas útiles del UAV y los dispositivos usables de modo que sea ampliamente utilizada en campos del mantenimiento profético, la inspección fotovoltaica, la protección del medio ambiente, la investigación científica, la fotografía aérea, la investigación policial, el alivio y el rescate, Forest Fire Prevention, la seguridad urbana etc.
¿1.What es toma de imágenes térmica infrarroja?
La toma de imágenes térmica infrarroja es una clase de método que utilice la radiación infrarroja y la energía termal para recopilar la información sobre objetos. Según la diferencia de la radiación entre el objeto y el ambiente y la diferencia de cada parte del objeto sí mismo del fondo de la radiación, la imagen termal infrarroja puede mostrar la fluctuación de la radiación de cada parte de la escena, así mostrando las características de la escena.
2. ¿Cuál es la ventaja de la toma de imágenes térmica infrarroja?
---Vea a través la oscuridad total
---Identificación debajo del camuflaje
---Detección de la gama larga
---Detección de la distribución del calor
---Medida sin contacto de la temperatura
---Conciencia del empleo
---Y así sucesivamente
3. ¿Cuál es los usos de la toma de imágenes térmica infrarroja?
La medida de la temperatura y la proyección de imagen para todo clima son dos funciones básicas de la tecnología de toma de imágenes térmica infrarroja. Los productos desarrollados sobre la base de estas dos tecnologías son ampliamente utilizados en energía eléctrica, seguridad y supervisión, fabricación industrial, investigación científica, tratamiento médico y otros campos tradicionales.
