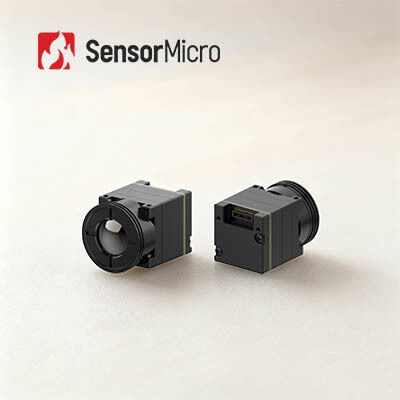

Módulo termal sin enfriar de la cámara 640x512 para los abejones el 12μM Typical NETD≤40mk
La base infrarroja de la cámara de iTL612R integra el detector termal infrarrojo llano del paquete de la oblea de 640x512/el 12μm (WLP). Es un módulo radiométrico sin enfriar de la toma de imágenes térmica de LWIR para los abejones con la gama espectral a partir del 8 hasta el 14μm.
características termales del módulo de la cámara iTL612 en la presentación aguda y quebradiza de la imagen, el tamaño compacto y el bajo costo. Orientado para el intercambio completamente optimizado, el módulo termal sin enfriar de iTL612R provee de una solución confiable para la integración de sistema infrarroja el espacio limitado. Su estructura compacta ha alcanzado el nivel superior del mismo módulo de la especificación. También tiene una función termográfica opcional con la gama de la medida del ℃ -20℃~550 para la medida industrial de la temperatura.
El módulo termal iTL612 se desarrolla especialmente para el campo del mantenimiento profético, la inspección fotovoltaica, la protección del medio ambiente, la investigación científica, la fotografía aérea, la investigación policial, el alivio y el rescate, Forest Fire Prevention, la seguridad urbana etc.
Acuerdo y diseño ligero
• Tamaño: 21mm×22.3mm×27.3m m (con la lente de 9.1m m)
• Peso: 20.8g±1.5g (con la lente de 9.1m m)
• Bajo consumo de energía tan bajo como 0.7W
Imagen clara y radiometría exacta
• Algoritmo a estrenar del proceso de la imagen: NUC/3DNR/DNS/DRC/EE
• Ayuda Windows/Linux/ARM SDK
• Ayuda medida regional, del punto y del isoterma de la temperatura
Diversos interfaces para la integración fácil
• DVP/LVDS/USB2.0 interfaces, salida de datos de imagen de RAW/YUV, control del puerto serie
Modelo | iTL612/R |
Funcionamiento del detector del IR | |
Material sensible | Óxido del vanadio |
Resolución | 640×512 |
Tamaño del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD típico | ≤40mk |
Tratamiento de la imagen | |
Velocidad de fotogramas | 30Hz |
Tiempo de lanzamiento | 5s |
Vídeo de Digitaces | RAW/YUV/BT656 |
Algoritmo de la imagen | Corrección de la falta de uniformidad (NUC) reducción del nivel de ruidos 3D (3DNR) De-ruido (DNS) Compresión del rango dinámico (Manual del Transportista) Aumento de borde (EE) |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Software de la PC | |
ICC software | Control y reproducción de vídeo de módulo |
Especificaciones eléctricas | |
Interfaz externo estándar | 30Pin_HOURS: DF40C-30DP-0.4V (51), (HORAS, varón) |
Tablero de extensión del USB | Tipo-c |
Interfaz de comunicaciones | RS232-TTL/USB2.0 |
Interfaz video de Digitaces | CMOS8/USB2.0 |
Voltaje de fuente | 3.3V±0.1V VDC |
Consumo de energía típico | 0.7W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10°C~+50°C |
Gama de la medida de la temperatura | -20°C~+150°C, 0°C~550°C; Arreglo para requisitos particulares y extensión de la ayuda |
Exactitud de la medida de la temperatura | Mayor de ±3°C o el ±3% (@23℃±3℃) |
Medida regional de la temperatura | Valor máximo, mínimo y medio de la ayuda de la temperatura regional de la salida |
SDK | Ayuda Windows/Linux/ARM; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Tamaño (milímetros) | 21×22.3×27.3 (con la lente de 9.1m m) |
Peso | 20.8g±1.5g (con la lente de 9.1m m) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40°C~+70°C |
Temperatura de almacenamiento | -45°C~+85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
Certificados | ROHS2.0/REACH |
La óptica | |
Lente opcional | Foco fijo atermal: 9.1m m |
El módulo de la toma de imágenes térmica de iTL612/R se puede integrar en las cargas útiles del UAV y los dispositivos usables de modo que sea ampliamente utilizada en campos del mantenimiento profético, la inspección fotovoltaica, la protección del medio ambiente, la investigación científica, la fotografía aérea, la investigación policial, el alivio y el rescate, Forest Fire Prevention, la seguridad urbana etc.
¿1.What es la diferencia entre la luz corta, el IR activo y la toma de imágenes térmica?
La luz corta necesita la luz natural y transforma imagen ligera natural débil en imagen electrónica aumentada a través de reforzador de imagen;
El IR activo emite activamente la luz infrarroja y el haz infrarrojo de las aplicaciones reflejado por la blanco. Tiene ocultación muy pobre;
La toma de imágenes térmica no necesita ninguna luz y es una visión nocturna infrarroja pasiva que detecta diferencia de la radiación infrarroja entre las blancos y la escena o diversas partes de un objeto. no ser afectado por los cambios de las condiciones de iluminación circundantes, durante noche o aún en niebla, lluvia y otros ambientes duros.
2. ¿Puede usted bloquear toma de imágenes térmica?
En la mayoría de los casos, usted no puede. Pero los rayos infrarrojos no pueden penetrar las paredes, y también el vidrio puede bloquear el IR. Así pues, si usted no quiere ser detectado, usted puede encubrir detrás del vidrio o de las paredes para bloquear la toma de imágenes térmica.
