Base termal sin enfriar de la cámara de la voz de onda larga con las diversas lentes del IR

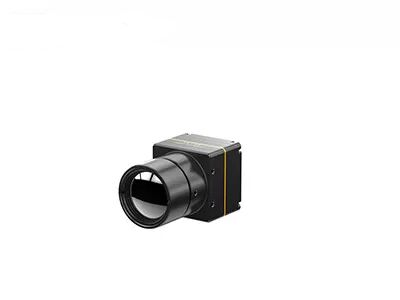

  • VOx Uncooled Thermal Camera Core Longwave with Various IR Lenses
Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo COIN417/R
Cantidad de orden mínima 1 pedazo
Precio negotiable
Condiciones de pago LC, T/T
Datos del producto
Resolución 400x300 / 17μm Velocidad de fotogramas 25Hz/30Hz/50Hz/60Hz
Rango de temperatura -20℃~+550℃ (adaptable) Precisión de temperatura ±3°C o ±3%
NETO <40mK rango espectral los 8~14μm
Resaltar

Base termal de onda larga de la cámara de FPA

,

Base termal sin enfriar de la cámara de la voz

,

módulo termal sin enfriar del enfoque continuo 8X
Deja un mensaje
Descripción de producto


COIN417/R Núcleo de cámara de infrarrojos


Cuadro de cámara térmica sin enfriar de onda larga FPA 400x300 / 17μm VOx


Descripción del producto


Los módulos infrarrojos sin enfriar de COIN417/R integran un detector de imágenes infrarrojas con un paquete de nivel de obleas de 400x300 / 17μm (WLP), un circuito de procesamiento de señales de alto rendimiento y un algoritmo de procesamiento de imágenes.Gracias a la tecnología de embalaje a nivel de obleas, el detector de infrarrojos WLP tiene un proceso de fabricación más simple y más fácil de integrar, lo que es más adecuado para una producción de alto volumen y bajo costo.


El módulo de infrarrojos COIN417/R presenta una presentación de imágenes térmicas nítidas y nítidas, un tamaño compacto y un bajo costo.También tiene una función termográfica opcional con un rango de medición de -20 °C ~ 550 °C para la medición de la temperatura industrial.


Hasta ahora, hemos proporcionado a nuestros clientes varias soluciones de imágenes térmicas infrarrojas maduras y estables.Es más fácil para los módulos infrarrojos de la serie COIN integrarse en más productos terminales y reduce en gran medida el coste para los clientes.


Principales características


- Mini Tamaño: 25.4x25.4x14.1 mm

- El peso ligero

- NETD < 40 millones de toneladas

- Imagen de alta calidad

- Bajo consumo de energía

- Desarrollo rápido e integración


Especificaciones del producto


Modelo Las demás partidas del presente anexo
Rendimiento del detector IR
Resolución 400x300
Pitch de los píxeles 17 μm
Rango espectral 8 ~ 14 μm
DNI de las empresas < 40 mk
Procesamiento de imágenes
Tasa de fotogramas Se aplicarán las siguientes medidas:
Tiempo de arranque ≤ 10 s
Video analógico PAL/NTSC
Video digital El número de unidades de producción es el número de unidades de producción.
Modo de atenuación Se trata de un sistema de control de las emisiones de gases de escape.
Zoom digital 1 ~ 8X Zoom continuo, tamaño de paso 1/8
Muestra de imagen Negro caliente/blanco caliente/pseudo-color
Dirección de la imagen El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Algoritmo de imagen NUC/AGC/IDE/DNR
Especificación eléctrica
Interfaz externa estándar 30pin_HRS (cuadro de las señales)
Modo de comunicación Se trata de un sistema de transmisión de datos.
Válvula de alimentación 3.5 ~ 5.5V
Consumo típico de energía < 1,1 W
Medición de la temperatura
Rango de temperatura de funcionamiento -10°C a 50°C
Rango de medición de la temperatura -20°C a 150°C, 100°C a 550°C. Las temperaturas más bajas son las más bajas.
Precisión de la temperatura ±3°C o ±3% (tomar el valor máximo)
El SDK Soporte para ARM/Windows/Linux SDK, termografía de pantalla completa
Características físicas
Dimensión (mm) 25.4x25.4x14.1 (Con obturador)
Peso 13 g ± 0,5 g (sin lente)
Adaptación al medio ambiente
Temperatura de funcionamiento -40 °C ~ +70 °C
Temperatura de almacenamiento -45 °C ~ +85 °C
Humedad 5% a 95%, no condensante
Vibración Vibración aleatoria 5,35 gramos, 3 Ejes
El choque Onda de medio seno, 40g/11ms, 3 Ejes 6 Dirección
Optica
Lentes opcionales Foro fijo Atermal: 9,7 mm/15 mm/19 mm


Aplicaciones industriales


El núcleo de la cámara infrarroja COIN417/R se utiliza ampliamente en termografía, seguridad y monitoreo, al aire libre, lucha contra incendios y rescate, AIoT, hardware inteligente, cargas útiles de UAV, ADAS, etc.


Base termal sin enfriar de la cámara de la voz de onda larga con las diversas lentes del IR 0


Nuestras ventajas


Personalización del producto: ajustar las configuraciones y adaptar los algoritmos para satisfacer los requisitos específicos de la industria

Apoyo técnico y formación in situ: proporcionar a los principales clientes la instalación práctica del sistema y la formación operativa

Innovación conjunta para nuevos productos y mercados: colaborar con los clientes para desarrollar conjuntamente soluciones innovadoras de aplicación infrarroja


Preguntas frecuentes


1- ¿Qué es Pseudo Color?

Pseudo color, también llamado falso color,la distribución térmica de los objetos puede transformarse en imágenes visuales por el sistema de imágenes térmicas infrarrojas y mostrarse en el monitor en nivel gris o pseudocolorAsí se puede obtener la distribución de temperatura de los objetos.Para que sea más fácil para las personas a analizar fácilmente una imagen térmica visualmente se representa utilizando un falso colores que representan la diferencia de temperatura.


2¿Cuántos pseudo colores puede ofrecer el módulo de imágenes térmicas SensorMicro?

- Blanco caliente

- La lava.

- Arco de hierro.

- Hierro caliente

- Es médico.

- El Ártico.

- Arco iris 1.

- Arco iris 2.

- Es muy caliente.

- Blanco caliente
