Módulo sin enfriar 640x512 12uM de la toma de imágenes térmica de LWIR para las cargas útiles del UAV
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL612/R |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 | Consumo de energía | 0.7w |
|---|---|---|---|
| rango espectral | los 8~14μm | Paso de píxeles | 12 μm |
| NETD típico | ≤40mk | Velocidad de fotogramas | 30Hz |
| Resaltar | Módulo 12uM de la toma de imágenes térmica de LWIR,Módulo de la toma de imágenes térmica de las cargas útiles LWIR del UAV,Base termal 640x512 de la cámara de LWIR |
||
Descripción de producto

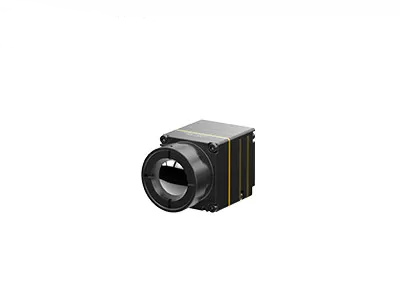

Módulo de imágenes térmicas LWIR sin enfriar 640x512 12um para cargas útiles de UAV
Descripción del producto
El iTL612R es un módulo de imagen térmica radiométrica LWIR sin enfriar para drones con un rango espectral de 8 a 14 μm.El módulo de cámara infrarroja iTL612 tiene potentes algoritmos de procesamiento de imágenes y una función radiométrica opcional para que los objetivos puedan identificarse fácilmente en escenas de gran altura a larga distancia.
Con un tamaño pequeño de 21 mm × 22,3 mm × 27,3 mm y un peso ligero de tan solo 21 g, el módulo de imágenes térmicas iTL612 sin enfriar es muy adecuado para integrarse en drones con requisitos de espacio estrictos.Su diseño compacto ha alcanzado el nivel superior de los módulos de cámara térmica de la misma especificaciónAdemás, su diseño de estructura de circuito optimizado garantiza un consumo de energía constante de tan solo 0,7 W, lo que mejora efectivamente la larga duración de la batería del sistema infrarrojo.
El módulo térmico iTL612 está especialmente desarrollado para el campo del mantenimiento predictivo, inspección fotovoltaica, protección del medio ambiente, investigación científica, fotografía aérea,Investigación policial, socorro y rescate, prevención de incendios forestales, seguridad urbana, etc.
Principales características
Diseño compacto y ligero
• Tamaño: 21 mm × 22,3 mm × 27,3 mm (con lente de 9,1 mm)
• Peso: 20,8 g±1,5 g (con lente de 9,1 mm)
• Bajo consumo energético de tan solo 0,7 W
Imagen clara y radiometría precisa
• Nuevo algoritmo de procesamiento de imágenes: NUC/3DNR/DNS/DRC/EE
• Soporte para Windows/Linux/ARM SDK
• Apoyar la medición de la temperatura regional, puntual e isotérmica
Diferentes interfaces para una fácil integración
• Interfaces DVP/LVDS/USB2.0, salida de datos de imagen RAW/YUV, control de puertos serie
Especificaciones del producto
| Modelo | Se aplicará el procedimiento siguiente: |
| Rendimiento del detector IR | |
| Materiales sensibles | Óxido de vanadio |
| Resolución | 640×512 |
| Tamaño de los píxeles | 12 μm |
| Rango espectral | 8 ~ 14 μm |
| Técnica de las TDN | ≤ 40mk |
| Procesamiento de imágenes | |
| Tasa de fotogramas | 30 Hz |
| Tiempo de arranque | 5s |
| Video digital | El número de unidades de producción es el número de unidades de producción. |
| Algoritmo de imagen | Corrección de las irregularidades (NUC) Reducción del ruido 3D (3DNR) No-ruido (DNS) Compresión de rango dinámico (DRC) Mejora de los bordes (EE) |
| Muestra de imagen | Negro caliente/blanco caliente/pseudo-color |
| Software para PC | |
| Software del ICC | Modulo de control y visualización de vídeo |
| Especificaciones eléctricas | |
| Interfaz externa estándar | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Hombre) |
| Tarjeta de expansión USB | Tipo C |
| Interfaz de comunicación | Se trata de un sistema de transmisión por cable.0 |
| Interfaz de vídeo digital | CMOS8/USB2.0 |
| Válvula de alimentación | 3.3V±0,1V VDC |
| Consumo típico de energía | 0.7W |
| Medición de la temperatura | |
| Rango de temperatura de funcionamiento | -10°C~+50°C |
| Rango de medición de la temperatura | -20°C~+150°C, 0°C~550°C; Apoya personalización y expansión |
| Precisión de la medición de la temperatura | Más de ±3°C o ±3% (@23°C±3°C) |
| Medición regional de la temperatura | Valor máximo, mínimo y medio de la temperatura regional de salida |
| El SDK | Soporte para Windows/Linux/ARM; Análisis de flujo de video y conversión de gris a temperatura |
| Características físicas | |
| Tamaño (mm) | 21×22.3×27.3 (con lente de 9.1 mm) |
| Peso | 20.8g±1.5g (con lente de 9,1 mm) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, 3 Ejes |
| El choque | Onda de medio seno, 40g/11ms, 3 Ejes 6 Dirección |
| Certificados | El objetivo de la presente Directiva es: |
| Optica | |
| Lentes opcionales | Enfoque fijo atérmico: 9,1 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL612/R puede integrarse en cargas útiles de UAV y dispositivos portátiles, de modo que se utiliza ampliamente en los campos deMantenimiento predictivo, inspección fotovoltaica, protección del medio ambiente, investigación científica, fotografía aérea, investigación policial, ayuda y rescate, prevención de incendios forestales, seguridad urbana, etc..
Nuestras ventajas
SensorMicro es el fabricante líder mundial de detectores infrarrojos y proveedor de servicios.Está dispuesto a proporcionar a los clientes de todo el mundo detectores de imágenes térmicas sin enfriar y enfriados de alto rendimiento y compartir su experiencia profesional en aplicaciones.
SensorMicro ofrece detectores infrarrojos avanzados, núcleos de cámara y módulos con formatos y bandas de onda versátiles.Nuestros productos se integran perfectamente en diversos sistemas, potenciando aplicaciones de imagen y detección de próxima generación en todas las industrias..
Los detectores micro han sido ampliamente utilizados en termografía, seguridad y vigilancia, visión personal, automóviles y productos infrarrojos de consumo.La capacidad de producción en volumen de SensorMicro le permite satisfacer la creciente demanda de todos los mercados existentes y emergentes.
Preguntas frecuentes
1- ¿Qué es Pseudo Color?
Pseudo color, también llamado falso color,la distribución térmica de los objetos puede transformarse en imágenes visuales por el sistema de imágenes térmicas infrarrojas y mostrarse en el monitor en nivel gris o pseudocolorAsí se puede obtener la distribución de temperatura de los objetos.Para que sea más fácil para las personas a analizar fácilmente una imagen térmica visualmente se representa utilizando un falso colores que representan la diferencia de temperatura.
2¿Cuántos pseudo colores puede ofrecer el módulo de imágenes térmicas SensorMicro?
- Blanco caliente
- La lava.
- Arco de hierro.
- Hierro caliente
- Es médico.
- El Ártico.
- Arco iris 1.
- Arco iris 2.
- Es muy caliente.
- Blanco caliente
