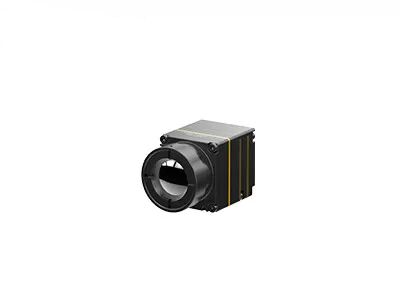

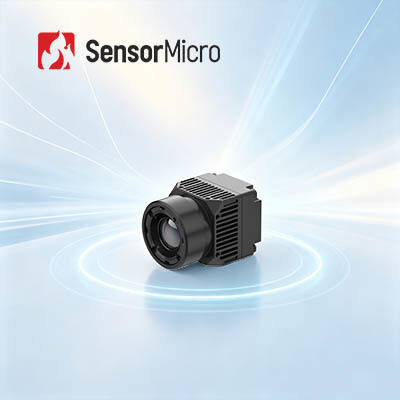

Núcleo de cámara infrarroja para diagnóstico médico no invasivo de 8 µm de paso de píxel y resolución 640x512 para sistema de imagen térmica
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iHA608W |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512 | Consumo de energía | 0.6W |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 8μm |
| NETD típico | ≤30mK | Velocidad de fotogramas | 25Hz |
| Resaltar | Base infrarroja no invasor de la cámara,Base infrarroja de la cámara del diagnóstico médico |
||
Descripción de producto
Núcleo de cámara infrarroja no invasiva para diagnóstico médico con sistema de imagen térmica
Núcleo de cámara infrarroja de 640 × 512/8 µm para sistema de imagen térmica de diagnóstico médico
Descripción general del producto
El módulo térmico iHA608W está especialmente desarrollado para el diagnóstico médico. Integrado con nuestro detector infrarrojo de 640 × 512/8 µm con encapsulado a nivel de oblea desarrollado por nosotros mismos, este módulo térmico para diagnóstico médico presenta un tamaño más pequeño que garantiza menores costos de integración. Permite un desarrollo más rápido de mercados médicos y de salud en todos los niveles, haciendo que la tecnología de imagen térmica sea accesible para el público.
Utilizando tecnología de imagen térmica, los médicos pueden realizar exámenes corporales completos 100% seguros, sin radiación, no invasivos y sin contacto para evitar procedimientos de prueba innecesarios. La distribución del calor en varias partes del cuerpo humano se puede visualizar rápidamente para detectar y diagnosticar anomalías físicas de forma temprana, lo que facilita y hace más eficaz el tratamiento posterior.
Características principales
- Medición precisa, imagen fluida- Desarrollado para la detección de temperatura biológica sin contacto con una alta precisión de medición de ±0.5 °C. Combinado con una lente de grado médico y algoritmos exclusivos de procesamiento de imágenes médicas para una imagen térmica más nítida.
- Módulo ultracompacto para fácil integración- Adopta un detector infrarrojo de píxeles pequeños ApexCore de 8 µm para miniaturizar la estructura del módulo. Mide solo 21 × 21 × 31.5 mm con un peso controlado de 25 ± 2 g, lo que se adapta perfectamente a varios dispositivos compactos.
- Integración eficiente del sistema y complejidad de desarrollo reducida- Interfaces estándar Type-C + USB2.0 para una integración más rápida. SDK para Windows/Android/Linux ofrecido para simplificar el trabajo de desarrollo.
Especificaciones del producto
| Modelo | iHA608W |
|---|---|
| Indicadores del detector IR | |
| Material sensible | Vox |
| Resolución | 640 × 512 |
| Tamaño de píxel | 8 µm |
| Respuesta espectral | 8 µm ~ 14 µm |
| NETD típico | ≤30mK |
| Procesamiento de imagen | |
| Velocidad de fotogramas digital | 25 Hz |
| Tiempo de inicio | ≤6s |
| Vídeo digital | RAW/YUV/TMP |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Visualización de imagen | Color médico/pseudocolor |
| Software para PC | |
| Software | Control de módulo y visualización de vídeo |
| Medición de temperatura | |
| Temperatura de funcionamiento | 10 °C ~ +50 °C |
| Rango de medición | 32 °C ~ +42 °C |
| Precisión de medición | ±0.5 °C después de 2 minutos de encendido (cuando el rango de temperatura objetivo es de 32-42 °C y la temperatura ambiente es de 23 ± 3 °C) |
| Distancia de medición | 0.5 m a 5 m, y se pueden lograr mediciones de temperatura a varias distancias a través del SDK |
| SDK | SDK para Windows/Android/Linux disponibles. Permite análisis de flujo de vídeo, control de módulo, medición de temperatura de matriz completa, imagen térmica, configuración de ventana de temperatura e integración de múltiples dispositivos |
| Eléctrico | |
| Interfaz externa estándar | USB (TYPE-C) |
| Interfaz de comunicación | USB |
| Interfaz de vídeo digital | USB2.0 |
| Voltaje de suministro | 5V ± 0.5 |
| Consumo de energía típico | 0.6W |
| Lente óptica | |
| Distancia focal | 4 mm |
| Tipo de lente | Atermal de enfoque fijo |
| F# | 1 |
| FOV (H × V) | 69.2° × 55.4° |
| Eléctrico | |
| Tamaño (mm) | 21 mm × 21 mm × 31.5 mm (con lente de 4 mm) |
| Peso (g) | 25 g ± 2 (con lente de 4 mm) |
| Adaptabilidad ambiental | |
| Temperatura de funcionamiento | -10 °C ~ +50 °C |
| Temperatura de almacenamiento | -45 °C ~ +85 °C |
| Humedad | 5%~95%, sin condensación |
| Vibración | 5.35grms, vibración aleatoria, 3 ejes |
| Choque | Onda semisinusoidal, 40g/11ms, dirección de choque 3 ejes, 6 direcciones |
| ESD | Descarga de contacto: 6KV Descarga de aire: 8KV |
| Certificación | |
| Protección del medio ambiente | ROHS2.0/REACH |
Aplicaciones industriales
Se espera que el módulo térmico iHA608W se utilice ampliamente en los campos de cribado de enfermedades, fisioterapia de medicina tradicional china, chequeos de salud, rehabilitación, etc., en la actualidad y en el futuro.
Nuestras ventajas
- Alta sensibilidad y excelente rendimiento- Tecnología líder mundial en la industria infrarroja
- Varios detectores infrarrojos disponibles- Detectores IR no refrigerados y refrigerados en diferentes formatos y tamaños de píxel
- Producción en volumen para garantizar una entrega rápida- Tres líneas de producción con una capacidad de producción anual de hasta millones de detectores
Preguntas frecuentes
1. ¿Qué es la termografía infrarroja?
La termografía es una tecnología nueva y eficaz de método de diagnóstico no invasivo basada en la detección de la temperatura superficial del objeto. La radiación infrarroja (IR) emitida por un objeto se registra y visualiza en forma de un mapa de distribución de temperatura.
2. ¿Para qué se puede utilizar la termografía infrarroja?
La imagen térmica infrarroja se puede utilizar para realizar inspecciones en el hogar, determinar defectos estructurales, fallas eléctricas, fallas mecánicas, cambios fisiológicos en personas y animales, y mucho más.
3. ¿Cuáles son las ventajas de la termografía infrarroja?
Para pruebas no destructivas, es simple de probar y rápida de responder sin daños, lo que resulta en ahorro de costos, aumento de la eficiencia laboral, reducción de mano de obra y depreciación de equipos. Para la termografía médica, es muy eficiente para encontrar problemas ocultos en el cuerpo humano, 100% segura sin radiación ni dolor, lo que la convierte en una herramienta ideal para la detección temprana de la salud.
