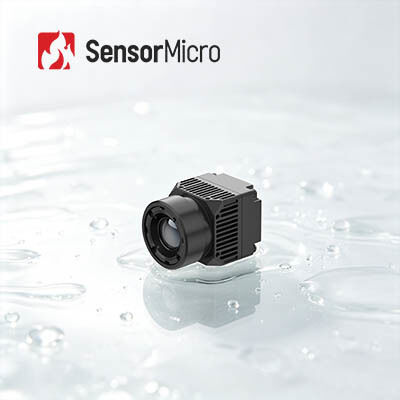

Módulo térmico no refrigerado LWIR con resolución de 640x512 y tamaño de píxel de 8 µm para cribado médico por imagen térmica

  • LWIR Uncooled Thermal Module with 640x512 Resolution and 8μm Pixel Pitch for Medical Thermal Image Screening
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación RoHS2.0; Reach
Número de modelo iHA608W
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 640x512 Consumo de energía 0.6W
Rango espectral 8~14μm Paso de píxeles 8μm
NETD típico ≤30mK Velocidad de fotogramas 25Hz
Resaltar

Módulo térmico no enfriado LWIR médico

,

Modulo térmico sin enfriar 384x288

,

Modulo de cámara de imagen térmica de 17 um
Deja un mensaje
Descripción de producto
Módulo térmico no refrigerado LWIR 640x512 8 μm para cribado de imágenes térmicas médicas
Módulo térmico no refrigerado LWIR 640x512 8 μm para cribado de imágenes térmicas médicas
Descripción del producto
¿Busca un núcleo de cámara infrarroja no refrigerado de alto rendimiento para la medición médica de temperatura? El iHA608W aprovecha el detector infrarrojo ApexCore de 640×512 8 μm, diseñado específicamente para la medición de la temperatura corporal sin contacto con una precisión de ±0,5 grados. Los algoritmos personalizados de procesamiento de imágenes médicas generan imágenes térmicas detalladas, mapeando con precisión la distribución de temperatura y emitiendo datos estables de medición. Su tamaño de píxel de 8 μm reduce las dimensiones generales y el peso. Equipado con puertos de vídeo Tipo-C y comunicación USB 2.0, el núcleo térmico permite una integración perfecta. Los casos de uso comunes abarcan equipos de diagnóstico médico, estaciones de cribado sanitario en lugares públicos e inspección de la temperatura corporal del ganado.
Características principales
  • Medición de temperatura de alta precisión e imágenes térmicas nítidas
    • Diseñado específicamente para la detección de temperatura humana sin contacto, precisión de hasta ±0,5 °C
    • Lente óptica de calidad médica combinada con algoritmos médicos especializados para obtener imágenes térmicas nítidas
  • Núcleo térmico integrado de tamaño compacto y peso ligero
    • El sensor infrarrojo ApexCore de 8 μm permite un diseño mecánico miniaturizado
    • Dimensiones 21×21×31,5 mm, peso 25±2 g, fácil de integrar en microdispositivos médicos
  • Integración sencilla y SDK multiplataforma
    • Interfaces Tipo-C y USB 2.0 listas para usar que aceleran el despliegue del sistema
    • Compatibilidad total con SDK: Windows, Android, Linux, reduciendo la dificultad del desarrollo de ingeniería
Especificaciones del producto
Modelo iHA608W
Indicadores de detectores IR
Material sensible VOx
Resolución 640×512
Tamaño de píxel 8 μm
Respuesta espectral 8 μm ~ 14 μm
NETD típico ≤30 mK
Procesamiento de imágenes
Velocidad de fotogramas digital 25 Hz
Tiempo de arranque ≤6 s
Vídeo digital RAW/YUV/TMP
Algoritmo de imagen NUC/3DNR/DNS/DRC/EE
Visualización de imagen Médico/Pseudocolor
Software para PC
Software de computadora Control de módulo y visualización de vídeo
Medición de temperatura
Temperatura de funcionamiento 10 ℃~+50 ℃
Rango de medición de temperatura 32 ℃~+42 ℃
Precisión de medición de temperatura ≤±0,5 ℃ (tras 2 minutos de precalentamiento, ambiente 23±3 °C, objetivo 32-42 °C)
Distancia de medición 0,5 m-5 m; admite medición de temperatura a múltiples distancias mediante SDK
SDK Compatibilidad con SDK para Windows/Android/Linux, análisis de flujo de vídeo, control del módulo, medición integral de temperatura en matriz, termografía, configuración de ventana de temperatura, integración múltiple
Eléctrico
Interfaz externa estándar USB (TYPE-C)
Interfaz de comunicación USB
Interfaz de vídeo digital USB 2.0
Tensión de alimentación 5 V ± 0,5
Consumo de energía típico 0,6 W
Lente óptica
Distancia focal 4 mm
Tipo de lente Enfoque fijo atérmico
F/# 1
FOV (H×V) 69,2°×55,4°
Mecánico
Dimensiones (incluida la lente) 21 mm × 21 mm × 31,5 mm (incluida la lente de 4 mm)
Peso (incluida la lente) 25 g ± 2 (incluida la lente de 4 mm)
Adaptabilidad ambiental
Temperatura de funcionamiento -10 ℃~+50 ℃
Temperatura de almacenamiento -45 ℃~+85 ℃
Humedad 5 %~95 %, sin condensación
Vibración 5,35 grms, vibración aleatoria, 3 ejes
Impacto Onda semisinusoidal, 40 g/11 ms, dirección de impacto, 3 ejes, 6 direcciones
ESD Descarga por contacto de 6 kV; descarga en aire de 8 kV
Certificación
Certificación ambiental ROHS2.0/REACH
Aplicaciones industriales
Se prevé que el módulo térmico iHA608W se utilice ampliamente en los campos de cribado de enfermedades, fisioterapia de medicina tradicional china, chequeos médicos, rehabilitación, etc., tanto en el presente como en el futuro.
Nuestras ventajas
  • Cartera de productos diversificada
  • Profunda experiencia técnica
  • Validación rigurosa de fiabilidad que garantiza la calidad
  • Enfoque en la innovación y aplicación práctica en detección por infrarrojos
  • Soporte técnico profesional y servicios de desarrollo conjunto
Preguntas frecuentes
1. ¿Cuál es la diferencia entre los detectores IR refrigerados y no refrigerados?
Actualmente existen dos tipos de sensores de imagen térmica infrarroja en el mercado: refrigerados y no refrigerados.

El detector IR no refrigerado funciona a temperatura ambiente. Se basa en la tecnología de semiconductores y, por lo general, puede fabricarse en grandes volúmenes con un tamaño reducido y bajo coste. Los detectores IR no refrigerados se utilizan ampliamente en dispositivos portátiles, de mano y móviles.

Los detectores IR refrigerados están encapsulados en una unidad que los mantiene a una temperatura extremadamente baja con la ayuda de un refrigerador criogénico. Son mucho más grandes, más costosos y menos fiables que los sensores no refrigerados, principalmente debido a los complejos sistemas de refrigeración que requieren. Sin embargo, los sistemas refrigerados son increíblemente sensibles y suelen trabajar con ópticas de gran distancia focal para misiones de largo alcance.
2. Acerca del detector infrarrojo con encapsulado a nivel de oblea (WLP)
El encapsulado a nivel de oblea (WLP), también conocido como empaquetado a escala de oblea, se ha convertido en una parte fundamental de la tecnología de encapsulado avanzado en la industria de los semiconductores. El empaquetado a nivel de oblea (WLP) es el proceso de realizar el encapsulado en alto vacío directamente sobre la totalidad de la oblea MEMS, para luego proceder al corte y división y fabricar detectores infrarrojos individuales. Realiza la mayoría o la totalidad de los procedimientos de encapsulado y prueba directamente sobre la oblea del detector IR antes de cortar los chips.

Se trata de un encapsulado a escala de chip mejorado que satisface las necesidades de tamaño reducido, peso ligero, portabilidad, manejo manual, bajo precio y alta eficiencia de producción.
