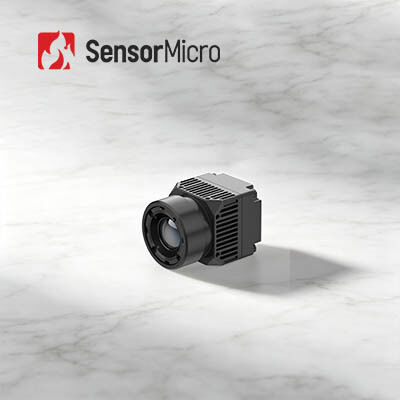

Módulo de cámara térmica no refrigerada con resolución 640×512, precisión de ±0.5℃ y paso de píxel de 8 µm para detección de temperatura corporal

  • 640×512 Resolution Uncooled Thermal Camera Module with ±0.5℃ Accuracy and 8μm Pixel Pitch for Body Temperature Screening
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo iHA608W
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 640 × 512 Consumo de energía 0.6W
Rango espectral 8~14μm Paso de píxeles 8μm
NETD típico ≤30mK Velocidad de fotogramas 25Hz
Resaltar

Modulo de cámara térmica 384x288

,

Modulo de cámara térmica sin enfriar de 17um

,

Cámara térmica sin enfriar para detección de la temperatura corporal
Deja un mensaje
Descripción de producto
Modulo de cámara térmica sin enfriar para detección de temperatura corporal 640×512/8μm
Resumen del producto

El módulo térmico iHA608W está especialmente desarrollado para medir la temperatura corporal y el diagnóstico médico.Esta solución avanzada de imágenes térmicas captura datos de temperatura y distribución del calor para permitir, diagnóstico temprano no invasivo de la enfermedad y detección a larga distancia y a gran escala de la temperatura corporal.

El módulo integra un detector de infrarrojos ApexCore 640×512/8μm, lente óptica de precisión y un SDK completo para la medición de temperatura con una precisión de hasta ± 0,5 °C.

Principales características
  • Medición precisa, imágenes térmicas detalladas- Diseñado específicamente para la medición de la temperatura corporal sin contacto con una precisión de hasta ± 0,5 °C. Lentes ópticas de grado médico y algoritmos dedicados de procesamiento de imágenes médicas proporcionan imágenes claras.
  • Diseño compacto, integración ligera- Alimentado por un detector de infrarrojos ApexCore de 8 μm con pequeño paso de píxeles para un factor de forma compacto.ideal para su integración en dispositivos compactos.
  • Integración rápida, desarrollo fácil- Interfaces estandarizadas tipo C + USB 2.0 para una integración del sistema optimizada.
Especificaciones del producto
Modelo el número de unidades de producción
Indicadores de los detectores de IR
Materiales sensibles VOC
Resolución 640×512
Tamaño de los píxeles 8 μm
Respuesta espectral 8 μm ~ 14 μm
Técnica de las TDN ≤ 30 mK
Procesamiento de imágenes
Tasa de fotogramas digitales 25 Hz
Tiempo de arranque ≤ 6 s
Video digital Se aplicará el método siguiente:
Algoritmo de imagen NUC/3DNR/DNS/DRC/EE
Muestra de imagen Color médico/pseudo
Software para PC
Software informático Modulo de control y visualización de vídeo
Medición de la temperatura
Temperatura de funcionamiento 10°C ~ + 50°C
Rango de medición de la temperatura 32°C~+42°C
Precisión de la medición de la temperatura ≤ ± 0,5°C (después de un calentamiento de 2 minutos, ambiente 23±3°C, objetivo 32-42°C)
Distancia de medición 0.5m-5m; admite la medición de temperatura a varias distancias a través de SDK
El SDK Apoya el SDK de Windows/Android/Linux, realiza el análisis del flujo de video, el control del módulo, la medición integral de la temperatura de la matriz, la imagen de la temperatura, la configuración de la ventana de temperatura, la integración múltiple
Eléctrico
Interfaz externa estándar Las condiciones de los sistemas de seguridad de los Estados miembros deberán ser las siguientes:
Interfaz de comunicación El USB
Interfaz de vídeo digital USB2. ¿Qué quieres decir?0
Válvula de alimentación 5V ± 0.5
Consumo típico de energía 0.6W
Lentes ópticas
Duración de enfoque 4 mm
Tipo de lente Foro fijo atérmico
¿Qué es eso? 1
El número de unidades de carga de la aeronave 69.2° × 55.4°
Mecánica
Tamaño (incluida la lente) Las demás luces de alumbrado
Peso (incluida la lente) 25 g ± 2 (incluida la lente de 4 mm)
Adaptabilidad al medio ambiente
Temperatura de funcionamiento -10°C~+50°C
Temperatura de almacenamiento -45°C~+85°C
Humedad 5% a 95%, no condensante
Vibración 5.35 gramos, vibración aleatoria, 3 ejes
Impacto Meja onda senoidal, 40 g / 11 ms, dirección del impacto, 3 ejes, 6 direcciones
DSE Descarga de contacto de 6 kV; descarga de aire de 8 kV
Certificación
Certificación medioambiental El objetivo de la presente Directiva es:
Aplicaciones industriales

Se espera que el módulo térmico iHA608W sea ampliamente utilizado en los campos de detección de enfermedades, fisioterapia de medicina tradicional china, control de salud, rehabilitación,y aplicaciones médicas relacionadas.

Capacidad de producción
Tecnologías de detección de infrarrojos internas
  • Detectores infrarrojos de 8 pulgadas con VOx de 0,11 μm sin enfriar
  • Detectores de infrarrojos refrigerados de 8 pulgadas de 0,5 μm MCT
  • Detectores infrarrojos refrigerados T2SL de 8 pulgadas de 0,5 μm
Capacidad de producción y ventajas
  • 6 millones de detectores de infrarrojos desarrollados por el propio fabricante al año
  • 30Instalación de fabricación de semiconductores de 1000 m2
  • 20,000 m2 de superficie de las salas limpias
Preguntas frecuentes
¿Cómo elegir la resolución adecuada del detector infrarrojo?
Depende de las necesidades y aplicaciones reales de sus productos, y el precio también es un factor que debe tenerse en cuenta.puede elegir detectores infrarrojos con una resolución más baja como 120x90Si necesita imágenes muy claras para fines especiales como la monitorización remota, puede elegir detectores de infrarrojos de alta resolución de 1280x1024.
¿Cómo seleccionar el pseudo color correcto para las imágenes térmicas?
  • El blanco gris es más adecuado para objetivos con pequeñas diferencias de temperatura
  • El rojo y el azul son más adecuados para escenas en las que se necesitan identificar puntos problemáticos
  • El rojo hierro es la paleta de colores estándar para la industria de la energía
Nota: La medición de la temperatura térmica permanece sin cambios independientemente de la paleta de colores que elija.
¿Cómo elegir una lente térmica de cámara infrarroja adecuada?
  • Lente estándar- Apto para objetivos normales a distancias apropiadas
  • Lentes para teleobjetivo- Adecuado para objetivos relativamente pequeños que necesitan ser vistos desde grandes distancias
  • Lentes de gran angular- Mejor para ver más detalles de los objetos a corta distancia
  • Lentes de macro- Para visualizar objetivos muy pequeños a corta distancia, como circuitos de chips
