384x288 Resolución 12μm Tamaño de píxel Módulo de imagen térmica LWIR sin enfriar para cámaras de seguridad
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | MICO412 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Tipo | Módulo de cámara no refrigerado | Resolución | 384x288 / 12μm |
|---|---|---|---|
| Velocidad de fotogramas | 25Hz/30Hz/50Hz | NETO | <30mK |
| Consumo de energía típico | <1,1W | Peso | ≤77g |
| Resaltar | Cámara de seguridad de la toma de imágenes térmica de LWIR,Cámara de seguridad sin enfriar de la toma de imágenes térmica,cámara de seguridad termal 400x300 |
||
Descripción de producto

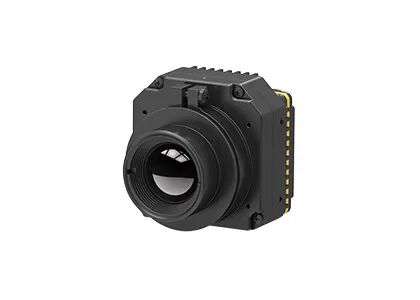

LWIR 384x288 / 12μm Módulo de Imagen Térmica Sin enfriar Integrado en la cámara de seguridad
Resumen del producto
El núcleo de la cámara infrarroja ultracompacto MICO412 cuenta con un detector infrarrojo de resolución 384 × 288, múltiples opciones de lentes ópticas, placa de procesamiento de imágenes y un marco estructural robusto.Transmite vídeo analógico o digital a plataformas de back-end para su integraciónCon una gama más grande, el MICO412 satisface diversas necesidades de diferentes clientes.
SensorLos detectores infrarrojos y módulos de imágenes térmicas micro no enfriados pueden utilizarse ampliamente e integrarse en sistemas de vigilancia de la seguridad, incluido el seguimiento del tráfico vial en ciudades inteligentes.vigilancia de las infraestructuras, seguridad contra incendios en zonas industriales, detección temprana de incendios, protección del puerto, seguridad fronteriza, vigilancia del perímetro y cruceros marítimos.
Principales características
- Solución de bajo coste y eficiencia energética
- Equipado con un detector de infrarrojos a nivel de obleas de 384 × 288/12 μm desarrollado por el propio fabricante, que ofrece una clara ventaja de coste
- Integrado con un chip ASIC dedicado para una alta eficiencia energética
- SWaP optimizado
- Tamaño ultracompacto: sólo 22.2 × 22.2 × 27.2 mm (excluyendo la lente)
- Peso ligero: sólo 30.3 ± 2 g
- Bajo consumo de energía: 680 mW
- Desarrollo fácil e integración rápida
- Proporciona una salida de video analógica o digital nativa, que admite los estándares CVBS/USB/MIPI, sin necesidad de desarrollo adicional
- Fácil montaje con el mínimo esfuerzo de diseño estructural
Especificaciones del producto
| Modelo | MICO412 |
|---|---|
| Detector de IR | Materiales sensibles: VOx |
| Resolución: 384×288 | |
| Tamaño de los píxeles: 12μm | |
| DENT: ≤ 30mK/F1.0/25°C | |
| Respuesta espectral: 8~14 μm | |
| Lentes ópticas | Enfoque/F#: 4.8/F1.0 9.1mm/F1.0 13mm/F1.0 |
| FOV: 51° H × 39° V 28.4° H × 21.5° V 20° H × 15° V | |
| Rango de detección (8 píxeles) | 99m (5'11" persona de altura) |
| 360 m (4 m × 3 m de vehículo) | |
| Tipo de producto | Atermal de enfoque fijo: primer sellamiento/revestimiento de la lente IP67 |
| Procesamiento de imágenes | Video analógico: PAL (por defecto) / NTSC |
| Video digital: USB/MIPI | |
| Tasa de imágenes: 25Hz/30Hz/50Hz | |
| Tiempo de arranque: ≤ 6 s | |
| Los datos de los datos de los Estados miembros de la Unión Europea se publicarán en el Diario Oficial de la Unión Europea. | |
| Seudocolor | 11 tipos - personalizables |
| Interfaz eléctrica | Interfaz externa estándar: Interfaz 3PIN (A1251-WV-S-3P) |
| Interfaz de vídeo: CVBS USB MIPI | |
| Fuente de alimentación | Válvula de alimentación: CC: 5V~24V |
| Consumo de energía constante: ≤ 680 mW@5V, 23±3°C | |
| Mecánica | Las dimensiones de las unidades de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de la unidad de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ensayo de ens |
| Peso: 30,3 ± 3 g | |
| Adaptabilidad al medio ambiente | Temperatura de funcionamiento: -40°C~+70°C |
| Temperatura de almacenamiento: -45°C+85°C | |
| Humedad: 5% a 95%, no condensante | |
| Vibración: Vibración aleatoria, 5,35 gramos, 3 ejes | |
| Impacto: onda medio seno, 40 g/11 ms, 3 ejes, 6 direcciones | |
| Certificación | Se aplican las disposiciones de la Directiva 2006/112/CE. |
Aplicaciones industriales
El módulo de cámara infrarroja térmica MICO412 es adecuado para sistemas de monitoreo de largo alcance y entornos complejos, incluidas las zonas poco pobladas, monitoreo de todo el tiempo las 24 horas del día, los 7 días de la semana y las 7 de la semana.y ubicaciones con mal tiempo.
Servicio estandarizado
- Documentación completa:Manual del producto, guías de instalación y referencias de selección para su aplicación inmediata
- Asistencia en desarrollo y ensayos:Prueba integrada de muestras, evaluación del rendimiento y verificación de parámetros
- Kit de herramientas para desarrolladores avanzados:SDK, API, algoritmos y herramientas de depuración para integración profunda
- Apoyo técnico a distancia:Soporte 24/7 con respuesta rápida y resolución oportuna de problemas críticos
- Garantización:Partes originales y estricto cumplimiento del proceso para restablecer un rendimiento óptimo
Preguntas frecuentes
¿Qué es un detector infrarrojo / sensor de imagen térmica?
Las ondas infrarrojas no se pueden ver con el ojo humano.El detector infrarrojo / sensor de imágenes térmicas es un dispositivo óptico-eléctrico que reacciona con la radiación infrarroja y la energía térmica y la convierte en señales eléctricas, luego emite imágenes térmicas visibles.
¿Qué es la PDL?
WLP se refiere al paquete de nivel de oblea. Es el proceso de completar el embalaje de alto vacío directamente en toda la oblea MEMS, luego escribir y cortar para hacer un solo sensor infrarrojo.Junto con el paquete metálico y el paquete cerámico, son los tres formatos principales de paquetes de detectores infrarrojos sin enfriar.
¿Cuál es la ventaja de WLP?
Los detectores IR WLP están especialmente diseñados para satisfacer los requisitos de miniaturización y bajo coste en la aplicación de la tecnología infrarroja al mercado de la electrónica de consumo.con capacidad de fabricación en volumen, ofrece una variedad de soluciones de módulos infrarrojos WLP para impulsar más nuevas aplicaciones en los mercados emergentes.
