MWIR refrescó el módulo termal 640x512/el 15μM para el electro sistema infrarrojo óptico

Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo GAVIN615B
Cantidad de orden mínima 1 pedazo
Precio Negotiable
Condiciones de pago L/C, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Resolución 640x512 / el 15μm NETD ≤20mK
Gama espectral los 3.7~4.8μm MW Velocidad de fotogramas 50Hz/100Hz
Tamaño 125x92x67m m Peso ≤650g
Alta luz

Módulo termal 15uM

,

módulo termal de 640x512 MWIR

,

electro módulo termal óptico del sistema infrarrojo de MWIR

Deja un mensaje
Descripción de producto

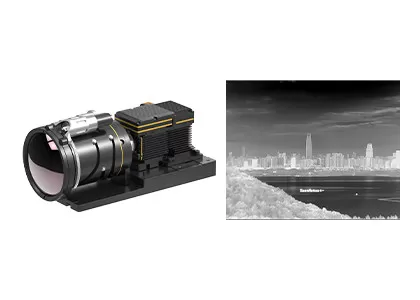

Módulo térmico enfriado 640x512 / 15μM MWIR para electro sistema infrarrojo óptico

Descripción del producto



GAVIN615B es un módulo de imagen térmica de onda media enfriado desarrollado por Global Sensor Technology (GST).Consta de un detector IR MWIR HgCdTe de 640x512 / 15 µm con enfriador criogénico RS046, electrónica de hardware y varios algoritmos de procesamiento de imágenes que también están integrados para presentar imágenes térmicas nítidas y claras.



Configurado con el enfriador criogénico RS046, el GAVIN615B tiene un tamaño muy compacto, mide 125x92x67 mm y pesa menos de 650 g.Su consumo de energía estable es tan bajo como 12w.Con la interfaz de enlace de cámara estándar industrial, la cámara infrarroja o el integrador de sistemas pueden diseñar o integrar fácilmente su propia cámara completa basada en el módulo de imágenes térmicas GAVIN615B.



Principales características



- Alta sensibilidad, NETD≤20mK

- Detección de largo alcance

- Velocidad de fotogramas ajustable

- Fácil Integración en el Sistema



Especificaciones del producto



Modelo GAVIN615B
Rendimiento del detector de infrarrojos
Resolución 640x512
Tamaño de píxel 15 μm
refrigerador criogénico RS046
Rango espectral 3,7 μm~4,8 μm MW
Tiempo de enfriamiento (20°C) ≤7min
NETO (20°C) ≤20mK
Procesamiento de imágenes
Cuadros por segundo 50Hz/100Hz
Modo de atenuación Lineal/Histograma/Mixto
Zoom digital ×1/×2/×4
Dirección de la imagen Giro horizontal/vertical/diagonal
Algoritmo de imagen NUC/AGC/IDE
Especificación eléctrica
Interfaz externa estándar J30JZ 25 pines
Vídeo analógico CAMARADA
Video digital RAW/YUV de 16 bits: Salida DVP/Cameralink de 16 bits
sincronización externa Sincronización externa del marco: nivel RS422
Comunicación RS422, 115200bps
Fuente de alimentación 20~28 VCC
Consumo de energía estable 12W
Dimensión (mm) 125×92×67
Peso ≤650g
temperatura de operacion -40°C ~ +60°C
Magnitud de vibración Vibración: transporte de alta velocidad montado en vehículos GJB
Choque: Onda semisinusoidal, 40 g 11 ms, 3 ejes 6 direcciones 3 veces cada uno
Lente óptica
Lente opcional Zoom continuo
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Aplicaciones industriales



El módulo de cámara infrarroja térmica GAVIN615B se usa ampliamente en muchas áreas, como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.



MWIR refrescó el módulo termal 640x512/el 15μM para el electro sistema infrarrojo óptico 0



Soluciones de imágenes térmicas refrigeradas no refrigeradas



MWIR refrescó el módulo termal 640x512/el 15μM para el electro sistema infrarrojo óptico 1

Acerca de la tecnología de sensores globales



MWIR refrescó el módulo termal 640x512/el 15μM para el electro sistema infrarrojo óptico 2



preguntas frecuentes



1. ¿Para qué se utiliza un refrigerador criogénico?
Los crioenfriadores son máquinas que mantienen los sensores extremadamente fríos para que se puedan tomar imágenes térmicas en misiones a largo plazo.En muchas aplicaciones de gama alta, los sensores que capturan imágenes requieren temperaturas extremadamente bajas.



2. ¿Cuáles son los principales factores para medir la calidad de Cryocooler?
La batería de larga duración y el funcionamiento fiable son los factores principales para medir la calidad de un enfriador criogénico.El enfriador criogénico GSTiR tiene un amplio rango de temperatura de funcionamiento y una excelente confiabilidad.Su MTTF (Mean Time to Failures) ha alcanzado las 10 000 horas, lo que cumple con los requisitos de operación de arranque las 24 horas, los 7 días de la semana.



3. ¿Qué es MTTF?
MTTF (Mean Time to Failure) mide la fiabilidad de una pieza.Le muestra cuánto dura en promedio una pieza antes de que se rompa y tenga que reemplazarla.En un nivel básico, le informa sobre la calidad de las piezas que está comprando.Cuanto más duren, más valor obtendrás de ellos.



4. ¿Qué es el detector de MCT/HgCdTe?
MCT, también llamado HgCdTe, se refiere al mercurio-cadmio-telururo, que es un compuesto químico de telururo de cadmio (CdTe) y telururo de mercurio (HgTe) y un material común en los fotodetectores.El detector MCT/ HgCdTe es un detector fotoconductor que funciona en un entorno criogénico y puede detectar radiación infrarroja.Es más sensible que los sensores térmicos.
