Módulo térmico refrigerado MCT MWIR de integración rápida 640x512/15µm

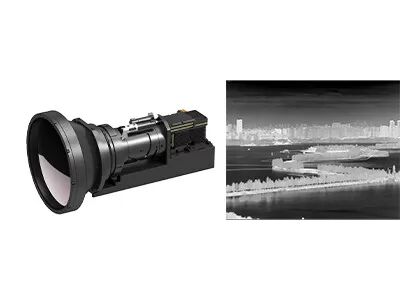

  • Fast Integration MCT MWIR Cooled Thermal Module 640x512/15μm
Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo GAVIN615B
Cantidad de orden mínima 1 pedazo
Precio negotiable
Condiciones de pago LC, T/T
Datos del producto
Resolución 640x512 / 15μm NETO ≤20mk
rango espectral 3,7~4,8 μm de peso molecular Velocidad de fotogramas 50Hz/100Hz
Tamaño 125x92x67mm Peso ≤650g
Resaltar

Módulo termal rápido de la integración MWIR

,

MCT refrescó el módulo termal

,

15uM MWIR refrescó los módulos de la cámara
Deja un mensaje
Descripción de producto

Integración rápida del módulo térmico refrigerado MWIR MCT 640x512 / 15μM en drones

Descripción del producto


GAVIN615B es un módulo de imágenes térmicas de onda media enfriado desarrollado por SensorMicro. Consiste en un detector IR MWIR de 640x512 / 15μm HgCdTe con criocolor RS046,La electrónica de hardware y varios algoritmos de procesamiento de imágenes también están integrados ya para presentar imágenes térmicas nítidas y claras.


Configurado con un criocolor RS046, el GAVIN615B es de tamaño muy compacto, mide 125x92x67mm en dimensiones y pesa menos de 650g en peso.Con interfaz de enlace de cámara estándar industrial, la cámara infrarroja o el integrador del sistema pueden diseñar o integrar fácilmente su propia cámara completa basada en el módulo de imágenes térmicas GAVIN615B.


Proporciona varios lentes de zoom continuo para que los clientes elijan: 60 ~ 240mm / F4; 15 ~ 300mm / F4; 21 ~ 420mm / F4; 35 ~ 690mm / F4, que es adecuado para aplicaciones de monitoreo de largo alcance.

Principales características


- Alta sensibilidad, NETD≤20mK

- Detección de largo alcance.

- Tasa de fotogramas ajustable

- Fácil integración en el sistema


Especificaciones del producto


Modelo Se trata de una serie de pruebas.
Rendimiento del detector IR
Resolución 640x512
Pitch de los píxeles 15 μm
Cuidado con el aire Se aplicará el código RS046:
Rango espectral 3.7 μm ∙ 4.8 μm MW
Tiempo de enfriamiento (20°C) ≤ 7 minutos
DNTD (20°C) ≤ 20 mK
Procesamiento de imágenes
Tasa de fotogramas 50 Hz y 100 Hz
Modo de atenuación Se trata de un sistema de control de las emisiones de gases de escape.
Zoom digital Se aplicará el procedimiento siguiente:
Dirección de la imagen El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Algoritmo de imagen NUC/AGC/IDE: el nombre del operador
Especificación eléctrica
Interfaz externa estándar J30JZ 25 pines
Video analógico - ¿ Qué pasa?
Video digital 16 bits de RAW/YUV: 16 bits de salida DVP/Cameralink
Sincronización externa Sincronización externa del marco: Nivel RS422
Comunicación RS422 y 115200bps
Fuente de alimentación 20 ~ 28VDC
Consumo de energía estable 12 W
Dimensión (mm) 125 × 92 × 67
Peso ≤ 650 g
Temperatura de funcionamiento -40 °C ~ +60 °C
Magnitud de las vibraciones Vibración: GJB Transporte de alta velocidad montado en vehículo
Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno
Lentes ópticas
Lentes opcionales Zoom continuo
Se trata de un sistema de control de velocidad.
15 ~ 300 mm/F4
21 ~ 420 mm/F4
Se trata de un sistema de control de velocidad.


Aplicaciones industriales


El módulo de cámara de infrarrojos térmicos GAVIN615B se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.


Módulo térmico refrigerado MCT MWIR de integración rápida 640x512/15µm 0


Sobre nosotros


SensorMicro es el fabricante líder mundial de detectores infrarrojos y proveedor de servicios.Está dispuesto a proporcionar a los clientes de todo el mundo detectores de imágenes térmicas sin enfriar y enfriados de alto rendimiento y compartir su experiencia profesional en aplicaciones.


SensorMicro ofrece detectores infrarrojos avanzados, núcleos de cámara y módulos con formatos y bandas de onda versátiles.Nuestros productos se integran perfectamente en diversos sistemas, lo que permite aplicaciones de imagen y detección de próxima generación en todas las industrias..


Los detectores micro han sido ampliamente utilizados en termografía, seguridad y vigilancia, visión personal, automóviles y productos infrarrojos de consumo.La capacidad de producción en volumen de SensorMicro le permite satisfacer la creciente demanda de todos los mercados existentes y emergentes.


Preguntas frecuentes


1¿Para qué se usa un criocolor?
Los criocolores son máquinas que mantienen los sensores extremadamente fríos para que las imágenes térmicas puedan ser tomadas en misiones a largo plazo.Los sensores que capturan imágenes requieren temperaturas extremadamente bajas..


2¿Cuáles son los principales factores para medir la calidad de la Cryocooler?
La larga duración de la batería y el funcionamiento fiable son factores principales para medir la calidad de un criocolor.Su MTTF (tiempo medio de fallas) ha alcanzado los 10, 000 horas, lo que satisface los requisitos de operación de arranque las 24*7 horas.


3¿Qué es la sensibilidad térmica?

La sensibilidad térmica, también llamada NETD (Diferencia de temperatura equivalente al ruido), es un parámetro clave para evaluar cámaras de imágenes térmicas de onda media (MWIR) y onda larga (LWIR).Está directamente relacionado con la claridad medida por el termómetroEs un valor numérico que representa la relación señal/ruido de la diferencia de temperatura y se mide en miliKelvin (mK).Cuanto mayor sea la sensibilidad y más clara la imagen.
