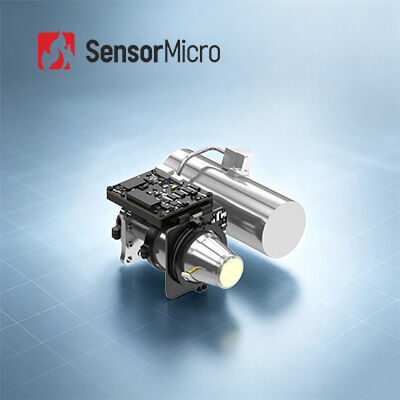

Módulo térmico MWIR refrigerado de 640x512 de resolución y 15 µm de tamaño de píxel con ensamblaje de enfriador Dewar integrado
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS G615ME |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512 / 15μm | Velocidad de fotogramas | 1~ 100Hz, ajustable |
|---|---|---|---|
| NETO | 16mK(F2); 18mK(F4) | Rango espectral | 3,7 ~ 4,8 μm |
| Tamaño | 110×105×60mm | Peso | ≤590g |
| Resaltar | Módulo Térmico Enfriado MWIR de 640x512,Módulo Térmico Enfriado MCT MWIR,Módulos de Cámara MWIR de 15um |
||
Descripción de producto
15 μm 640x512 MCT MWIR Modulo térmico refrigerado con ensamblaje de enfriador Dewar integrado
Resumen del producto
El módulo AD enfriado EYAS G615ME consta de un detector infrarrojo enfriado MWIR de 640x512/15μm integrado con una placa de AD (análogo a digital).El módulo convierte las señales de salida analógicas de los detectores enfriados en flujos de video digitales mientras proporciona la potencia de accionamiento necesaria y las señales de tiempo de control.
Alimentado por un criocolor Stirling lineal de alto rendimiento, el módulo funciona más tiempo y más estable, lo que permite a los clientes OEM evaluar y validar rápidamente los detectores infrarrojos,racionalización de la integración del sistema y aceleración de las líneas de desarrollo.
Principales características
- Conversión analógica a digital, desarrollo acelerado- basado en detectores infrarrojos refrigerados 640×512 MWIR con circuito AD integrado para la conversión analógica a digital; diseño integrado compacto con dimensiones consistentes con el detector;Resolución general para una adopción más amplia
- Un criocolor lineal para una vida útil más larga- Equipado con LS723 de alto rendimiento lineal criocolor Stirling para una vida útil prolongada; soporta operación continua 24/7
- Excelente rendimiento, fácil integración- Tasa de fotogramas ajustable de 1 a 100 Hz para capturar objetivos en rápido movimiento; la interfaz Camera Link emite datos en bruto de 16 bits con control de puertos serie
Especificaciones del producto
| Modelo | Las condiciones de los requisitos de seguridad de los equipos de ensayo se especifican en el anexo II. |
|---|---|
| Indicadores | Resolución: 640×512 Tamaño de los píxeles: 15 μm Respuesta espectral: 3,7 μm±0,2 μm·4,8 μm±0,2 μm Detector de IR NETD ((23°C): 16mK ((F2), 18mK ((F4) |
| Modo de trabajo | Tasa de fotogramas: 1~100Hz, ajustable Modo de trabajo: instantánea Modos de integración de las RTI/RTI Anti-floración Modo de Windows |
| Eléctrico | Interfaz externa estándar: 60 pin: 37201-SM060-032W1R01, 5 pin: A1257WR-S-5P-LCP Vídeo digital: 16 bits CameraLink (modo Base de CameraLink) Sincronización externa: CC1: Sincronizado con el marco externo Comunicación: CameraLink UART ((Default) / RS232 ((personalizable), tasa de Baud: 9600bps ((Default) Fuente de alimentación: placa AD: 5V, criocolorador: 24V Potencia constante (23°C): ≤ 14 W Tiempo de enfriamiento ((23°C): ≤6min30s |
| Tamaño ((mm) | 110 × 105 × 60 |
| Peso (g) | ≤ 590 |
| Temperatura de funcionamiento | -40°C~+71°C |
Aplicaciones industriales
- Los ensayos no destructivos (ENT)
- Control del medio ambiente
- Vigilancia a larga distancia
- Investigación científica
Servicio estandarizado
- Documentación completa:Manual del producto, guías de instalación y referencias de selección para su aplicación inmediata
- Asistencia en desarrollo y ensayos:Servicios de ensayo integrado de muestras, evaluación del rendimiento y verificación de parámetros
- Kit de herramientas para desarrolladores avanzados:SDK, API, algoritmos y herramientas de depuración para integración profunda
- Apoyo técnico a distancia:Soporte 24/7 con respuesta rápida y resolución oportuna de problemas críticos
- Garantización:Partes originales y estricto cumplimiento del proceso para restablecer un rendimiento óptimo
Preguntas frecuentes
¿Para qué se usa un criocolor?
Los criocolores son máquinas que mantienen los sensores extremadamente fríos para que las imágenes térmicas puedan ser tomadas en misiones a largo plazo.Los sensores que capturan imágenes requieren temperaturas extremadamente bajas..
¿Cuáles son los principales factores para medir la calidad del Cryocooler?
La larga duración de la batería y el funcionamiento fiable son factores principales para medir la calidad de un criocolor.Su MTTF (tiempo medio de fallas) ha alcanzado los 10, 000 horas, lo que satisface los requisitos de operación de arranque las 24*7 horas.
¿Qué es el MTTF?
MTTF (tiempo medio de fallo) mide la fiabilidad de una pieza. le muestra cuánto tiempo en promedio dura una pieza antes de que se rompa y usted tiene que reemplazarlo.Te dice acerca de la calidad de las piezas que estás comprandoCuanto más duren, más valor obtienes de ellos.
