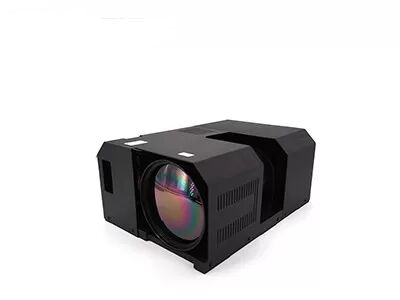

Núcleo 1280x1024 12μm del módulo del detector IR refrigerado por detección de largo alcance

Lugar de origen Wuhan, provincia de Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo GAVIN1212
Cantidad de orden mínima 1 pieza
Precio Negotiable
Condiciones de pago LC, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Alta definición 1280x1024 Tamaño de píxel 12 μm
Cuadros por segundo 50Hz/100Hz NETO ≤20mK
Talla 165x86x107mm Rango espectral 3,7~4,8 μm de peso molecular
Alta luz

Módulo detector de infrarrojos Core 12um

,

Módulo detector de infrarrojos 1280x1024

Deja un mensaje
Descripción de producto
Megapixel GAVIN1212 Núcleo de cámara refrigerado



Núcleo 1280x1024 12μM del módulo del detector IR refrigerado por detección de largo alcance



Descripción del producto



El módulo de cámara térmica de alta resolución GAVIN1212 integra un detector MWIR refrigerado de gran matriz de 1280x1024/12 μm.Varios algoritmos de procesamiento de imágenes están integrados en la electrónica GAVIN1212 para generar imágenes infrarrojas claras en la oscuridad total o en condiciones climáticas adversas.Puede detectar y reconocer riesgos y amenazas a larga distancia mientras presenta más detalles del objetivo a corta distancia.



Con una gran resolución de matriz de 1280x1024, puede realizar un campo de visión más amplio y proporcionar más detalles de imagen.El tamaño de píxel reducido de 12 µm ofrece una mejor resolución espacial y un enfoque de lente óptico más corto para lograr la misma misión de alcance.Es la opción ideal para que el integrador de sistemas EO-IR diseñe su carga útil para aplicaciones aéreas o marítimas.



Principales características



Imágenes de megapíxeles
• Alta definición de 1280 × 1024 para un FOV más amplio y una mayor distancia
• Tamaño de píxel de 12 μm para una mejor resolución espacial



Calidad clara y nítida
• Buena uniformidad, tasa de píxeles efectiva > 99,5 %
• Alta sensibilidad, NETD≤20mK



Integración rápida
• Admite interfaz Cameralink, salida de datos de imagen RAW/YUV
• Varias configuraciones ópticas de zoom continuo son opcionales



Especificaciones del producto



Modelo GAVIN1212
Rendimiento del detector de infrarrojos
Resolución 1280x1024
Tamaño de píxel 12 μm
refrigerador criogénico RS058F
Rango espectral 3,7 μm~4,8 μm MW
Tiempo de enfriamiento (20°C) ≤8min
NETO (20°C) ≤20mK
Procesamiento de imágenes
Cuadros por segundo 50Hz/100Hz
Modo de atenuación Lineal/Histograma/Mixto
Zoom digital ×1/×2/×4
Dirección de la imagen Giro horizontal/vertical/diagonal
Algoritmo de imagen NUC/AGC/IDE
Especificación eléctrica
Interfaz externa estándar J30JZ 25 pines;Interfaz de salida especial HDMI
Vídeo analógico /
Video digital Salida HDMI: YUV
Salida Cameralink: RAW/YUV de 16 bits
sincronización externa

Marco de sincronización externa: RS422



Comunicación RS422, 115200bps
Fuente de alimentación 24V±1V
Consumo de energía estable 16W
Dimensión (mm) 165x86x107
Peso ≤1600g
temperatura de operacion -40°C ~ +60°C
Magnitud de vibración Vibración: transporte de alta velocidad montado en vehículos GJB
Choque: Onda semisinusoidal, 40 g 11 ms, 3 ejes 6 direcciones 3 veces cada uno
Lente óptica
Lente opcional Zoom continuo: 37,5~750 mm/F4
Zoom fijo: 19 mm/F2;40 mm/F2;240 mm/F2



Aplicaciones industriales



El módulo de cámara infrarroja térmica GAVIN1212 se usa ampliamente en muchas áreas, como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.



Núcleo 1280x1024 12μm del módulo del detector IR refrigerado por detección de largo alcance 0



Soluciones de detección IR



Núcleo 1280x1024 12μm del módulo del detector IR refrigerado por detección de largo alcance 1



preguntas frecuentes



1. Principio de funcionamiento de la imagen óptica de gases

La cámara óptica de imágenes de gas puede detectar rápidamente el gas sin detener temporalmente la línea de producción identificando la diferencia de radiación infrarroja entre el gas y el fondo y visualizando el gas si existe una fuga y ubicando con precisión la fuente de fuga.



2. Aplicación de imágenes ópticas de gases

El desarrollo y la integración de la solución óptica de imágenes de gas basada en detectores de infrarrojos GST y módulos térmicos son muy maduros y se aplican ampliamente en diversas industrias para resolver diversos problemas de fugas de gas para clientes, como petróleo, gas natural, industria química, energía eléctrica y protección del medio ambiente. monitoreo y haciendo una gran contribución a la protección del medio ambiente, conservación de energía, producción segura y salud ocupacional.
