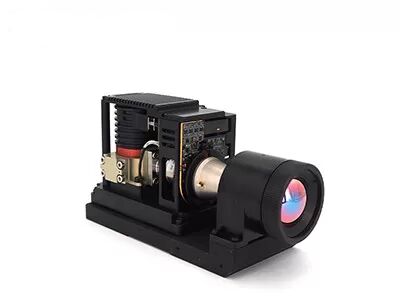

Núcleo enfriado 1280x1024 12μM del módulo del detector de infrarrojos para monitoreo de largo alcance
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xAlta definición | 1280x1024 | Tamaño de píxel | 12 μm |
---|---|---|---|
Cuadros por segundo | 50Hz/100Hz | NETO | ≤20mK |
Talla | 165x86x107mm | Rango espectral | 3,7~4,8 μm de peso molecular |
Alta luz | Núcleo del módulo detector 1280x1024,módulo detector IR refrigerado de 12 uM |
Núcleo enfriado 1280x1024 12μM del módulo del detector de infrarrojos para monitoreo de largo alcance
El módulo de cámara térmica de alta resolución GAVIN1212 integra un detector MWIR refrigerado de gran matriz de 1280x1024/12 μm.Varios algoritmos de procesamiento de imágenes están integrados en la electrónica GAVIN1212 para generar imágenes infrarrojas claras en la oscuridad total o en condiciones climáticas adversas.Puede detectar y reconocer riesgos y amenazas a larga distancia mientras presenta más detalles del objetivo a corta distancia.
Con una gran resolución de matriz de 1280x1024, puede realizar un campo de visión más amplio y proporcionar más detalles de imagen.El tamaño de píxel reducido de 12 µm ofrece una mejor resolución espacial y un enfoque de lente óptico más corto para lograr la misma misión de alcance.Es la opción ideal para que el integrador de sistemas EO-IR diseñe su carga útil para aplicaciones aéreas o marítimas.
Imágenes de megapíxeles
• Alta definición de 1280 × 1024 para un FOV más amplio y una mayor distancia
• Tamaño de píxel de 12 μm para una mejor resolución espacial
Calidad clara y nítida
• Buena uniformidad, tasa de píxeles efectiva > 99,5 %
• Alta sensibilidad, NETD≤20mK
Integración rápida
• Admite interfaz Cameralink, salida de datos de imagen RAW/YUV
• Varias configuraciones ópticas de zoom continuo son opcionales
Modelo | GAVIN1212 |
Rendimiento del detector de infrarrojos | |
Resolución | 1280x1024 |
Tamaño de píxel | 12 μm |
refrigerador criogénico | RS058F |
Rango espectral | 3,7 μm~4,8 μm MW |
Tiempo de enfriamiento (20°C) | ≤8min |
NETO (20°C) | ≤20mK |
Procesamiento de imágenes | |
Cuadros por segundo | 50Hz/100Hz |
Modo de atenuación | Lineal/Histograma/Mixto |
Zoom digital | ×1/×2/×4 |
Dirección de la imagen | Giro horizontal/vertical/diagonal |
Algoritmo de imagen | NUC/AGC/IDE |
Especificación eléctrica | |
Interfaz externa estándar | J30JZ 25 pines;Interfaz de salida especial HDMI |
Vídeo analógico | / |
Video digital | Salida HDMI: YUV Salida Cameralink: RAW/YUV de 16 bits |
sincronización externa |
Marco de sincronización externa: RS422
|
Comunicación | RS422, 115200bps |
Fuente de alimentación | 24V±1V |
Consumo de energía estable | 16W |
Dimensión (mm) | 165x86x107 |
Peso | ≤1600g |
temperatura de operacion | -40°C ~ +60°C |
Magnitud de vibración | Vibración: transporte de alta velocidad montado en vehículos GJB Choque: Onda semisinusoidal, 40 g 11 ms, 3 ejes 6 direcciones 3 veces cada uno |
Lente óptica | |
Lente opcional | Zoom continuo: 37,5~750 mm/F4 Zoom fijo: 19 mm/F2;40 mm/F2;240 mm/F2 |
El módulo de cámara infrarroja térmica GAVIN1212 se usa ampliamente en muchas áreas, como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.
1. Aplicación del detector de infrarrojos refrigerado de doble color LWIR, MWIR/LWIR
En la tecnología de imágenes térmicas infrarrojas, los detectores térmicos de onda larga tienen una fuerte penetración a través de atmósferas polvorientas, no se ven afectados por los efectos del destello del sol y los reflejos de la luz.Se puede obtener una calidad de imagen excepcional en diversos entornos complejos, como la conducción de vehículos en una atmósfera polvorienta, un barco que navega en el agua con luz reflectante y un avión que vuela a través de las nubes.
El detector de infrarrojos refrigerado de dos colores combina las ventajas de la detección de onda media y onda larga en un conjunto de detector de infrarrojos refrigerado, que puede realizar simultáneamente imágenes de alto rendimiento en las bandas de onda duales, lo que reduce en gran medida la tasa de falsas alarmas.Se puede utilizar para la detección de fondos complejos y el seguimiento de objetivos en movimiento a alta velocidad.
