Módulo infrarrojo refrigerado HOT EYAS G1010HMG con resolución 1024x768 y paso de píxel de 10 µm para una integración rápida

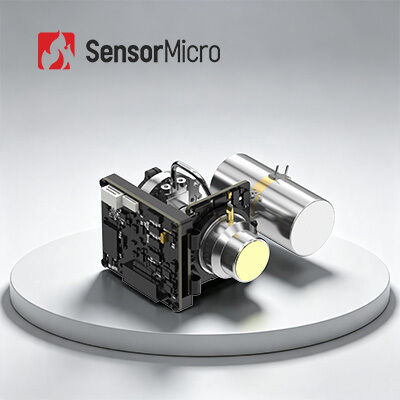

  • EYAS G1010HMG 1024×768 Resolution 10μm Pixel Pitch Cooled HOT Infrared Module for Fast Integration
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo EYAS G1010HMG
Cantidad de orden mínima 1 pieza
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 1024×768 Paso de píxeles el 10μm
NETO 20 mK(F2); 25mK(F4) Rango espectral 3,7~4,8 μm MW
Tamaño 72×87×51mm Velocidad de fotogramas 1~100Hz ajustable
Resaltar

Núcleo de cámara IR EYAS 1212

,

núcleo de cámara IR 1280x1024

,

módulos de cámara refrigerados por integración 12um
Deja un mensaje
Descripción de producto
EYAS G1010HMG 1024×768/10μm módulo infrarrojo caliente refrigerado para una integración rápida
Resumen del producto

El módulo AD refrigerado EYAS G1010HMG consta de un detector infrarrojo 1024×768/10μm refrigerado HOT y una placa de circuito AD, equipada con un criocolorador Stirling rotativo RS046.Convierte la señal de salida analógica del detector de infrarrojos enfriado en un flujo de video digital, al tiempo que proporciona potencia de accionamiento y control de tiempo.

Este módulo ayuda a los clientes OEM a probar y verificar detectores rápidamente, simplifica el proceso de integración entre detectores infrarrojos enfriados y sistemas completos,y acelera significativamente el progreso del desarrolloLos módulos HOT (temperatura de operación de hasta 150K) cuentan con un tamaño, peso y potencia (SWaP) optimizados y confiabilidad, lo que es ideal para aplicaciones ligeras que requieren una alta estabilidad.

Principales características
  • Formatos grandes y píxeles pequeños:Desarrollado basado en un detector infrarrojo enfriado HOT MWIR de pequeño píxel de gran formato de 1024×768/10μm, que ofrece detalles de imagen más delicados
  • Circuito AD integrado:La conversión analógica a digital permite una integración rápida de la plataforma con dimensiones consistentes con el detector
  • Tecnología HOT, Optimización SWaP-C:Temperatura de funcionamiento del plano focal elevada a 150 K con un tamaño mínimo ≤ 72×87×51 mm, un peso tan bajo como 250 g y un consumo de energía de hasta 6 W
  • Rendimiento excepcional:Con frecuencia de fotogramas ajustable de 1-120 Hz, capaz de capturar objetivos en rápido movimiento
  • Interfaz de enlace de cámara:Salidas de datos en bruto de 16 bits con control de puertos serie
Especificaciones del producto
Modelo Las condiciones de las pruebas de seguridad se determinarán en el anexo II.
Resolución 1024×768
Tamaño de los píxeles 10 μm
Respuesta espectral 3Los demás elementos de los componentes de las placas de ensayo deberán tener una superficie de 0,05 m2
Detector de infrarrojos NETD ((23°C) 20mK ((F2)
25mK ((F4)
Tasa de fotogramas 1 ~ 100 Hz, ajustable (50 Hz por defecto)
Modo de trabajo Imagen instantánea, modos de integración ITR/IWR, modo anti-floración, modo Windows
Interfaz externa estándar 60pin: 37201-SM060-032W1R01 y el número de conexión
5pin: A1257WR-S-5P-LCP
Video digital 16 bits de CameraLink (modo de doble base de CameraLink)
Sincronización externa CC1: marco externo sincrónico
Comunicación El sistema de conexión de cámara (CameraLink UART) (Default) / RS232 (personalizable)
Tasa de Baud: 9600bps (por defecto)
Fuente de alimentación El control de la dirección: 5V
El refrigerador en frío: 12V
Potencia constante (23°C) ≤ 6 W
Tiempo de enfriamiento ((23°C) ≤ 3 minutos
Tamaño ((mm) 72 × 87 × 51
Peso (g) ≤ 250
Temperatura de funcionamiento -40°C~+71°C
Aplicaciones industriales

El módulo de imágenes térmicas EYAS G1010HMG se utiliza ampliamente en muchas áreas como NDT, monitoreo ambiental, vigilancia a largo plazo, investigación científica y más.

Servicio estandarizado
  • Documentación completa:Manuales del producto, guías de instalación y referencias de selección para comenzar sin adivinanzas
  • Asistencia en desarrollo y ensayos:Prueba de pruebas integradas, evaluación del rendimiento y verificación de parámetros facilitados
  • Kit de herramientas para desarrolladores avanzados:SDK, API, algoritmos y herramientas de depuración para integración profunda
  • Apoyo técnico a distancia:Soporte 24/7 con respuesta rápida y resolución oportuna de problemas críticos
  • Garantización:Partes originales y estricto cumplimiento del proceso para restablecer un rendimiento óptimo
Preguntas frecuentes
1. Clasificación de las matrices de plano focal infrarrojos (FPA)

Según el método de enfriamiento, las matrices de plano focal infrarrojos se pueden dividir en detectores de imágenes térmicas enfriados y no enfriados.El detector de infrarrojos FPA enfriado adopta principalmente el refrigerador Dewar botella / estrangulamiento de arranque rápido y botella Dewar / refrigerador de ciclo de StirlingMientras que el detector de infrarrojos térmicos FPA sin enfriar funciona a temperatura ambiente y es el núcleo de los sistemas de imágenes térmicas sin enfriar.Los materiales más comunes sensibles al calor incluyen óxido de vanadio (Vox) y silicio amorfo (a-Si)El material de óxido de vanadio es la opción principal en el mercado actual debido a su elevado coeficiente de resistencia a la temperatura y alta sensibilidad térmica.

2Principio de trabajo de la matriz de plano focal infrarrojo

Se dispone una serie de elementos fotosensibles en el detector de la matriz de plano focal.Los rayos infrarrojos emitidos desde el infinito se imaginan en estos elementos fotosensibles de la matriz de plano focal a través del sistema ópticoEl detector convierte la señal luminosa en una señal eléctrica y realiza amplificación integral, muestreo, sistema de buffer de salida y multiplexación.y finalmente se envía al sistema de monitoreo para formar una imagen.
