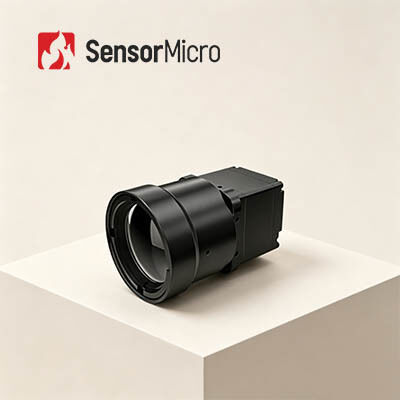

iSE612 Núcleo de cámara térmica LWIR sin enfriar con resolución 640x512 12 μm Tamaño de píxel y funcionamiento sin obturador
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iSE612 |
| Cantidad de orden mínima | 1 pieza |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Consumo de energía típico | 0,8 W a 50 Hz a 23 ± 3 ℃ | tipo | Módulo infrarrojo no refrigerado |
|---|---|---|---|
| Resolución | 640x512 / 12μm | NETO | ≤20mK |
| Respuesta espectral | los 8μm ~ el 14μm | Velocidad de fotogramas digitales | 50Hz |
| Resaltar | Base 12uM de la cámara de LWIR,Base de la cámara de PLUG612 LWIR |
||
Descripción de producto

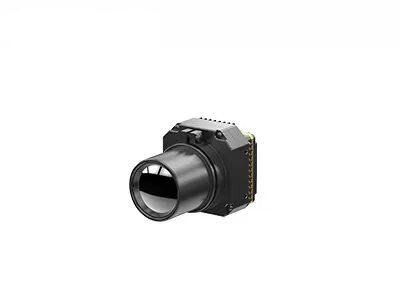

Núcleo de cámara térmica LWIR no refrigerado iSE612 640x512 12μm con imágenes térmicas claras
Descripción general del producto
El núcleo de imágenes térmicas iSE612 combina un sensor térmico no refrigerado de 640x512/12μm con componentes ópticos completos, circuitos de procesamiento de señales y algoritmos avanzados de procesamiento de imágenes para ofrecer una claridad de imagen excepcional y un rendimiento superior.
Este núcleo de cámara infrarroja elimina la necesidad de calibrar el obturador, resolviendo eficazmente los problemas de tartamudeo y ruido durante la observación. Diseñado para diversos requisitos de usuario, el iSE612 admite algoritmos de súper resolución, imagen en imagen, OSD personalizable, modo de suspensión, zoom electrónico y otras funciones avanzadas. Ofrece múltiples interfaces de video y opciones de lentes para una fácil integración, con un diseño optimizado para SWaP que brinda una calidad de imagen excepcional en aplicaciones con espacio limitado.
Características principales
- Suave, estable y muy rentable:No se requiere calibración del obturador durante la operación, lo que elimina la tartamudez de la imagen común en los sistemas tradicionales basados en obturador. Utiliza un detector de empaque cerámico ApexCore altamente rentable con NETD≤20mK.
- Compacto y liviano, flexible para integración:Dimensiones tan pequeñas como 25,4×25,4×22,7 mm, peso del núcleo desnudo ≤26±1,5 g. El diseño estructural que ahorra espacio permite una distribución e integración flexibles del sistema.
- Funciones ricas para una integración perfecta:Admite algoritmos de súper resolución, imagen en imagen, OSD personalizable, modo de suspensión, calibración con un solo clic y compatibilidad con varias pantallas Micro OLED. Compatible con múltiples lentes ópticas y componentes de extensión para un fácil desarrollo secundario y personalización del sistema.
Especificaciones del producto
| Modelo | iSE612 | |
| Indicadores de detectores de infrarrojos | ||
| Materiales sensibles | voz | |
| Resolución | 640×512 | |
| Tamaño de píxel | 12 μm | |
| Respuesta espectral | 8 μm ~ 14 μm | |
| NETD típico | ≤20mK | |
| Procesamiento de imágenes | ||
| Velocidad de fotogramas digitales | 50Hz | |
| Hora de inicio | 6s | |
| Vídeo Digital | YUV420/YUV422/RGB888/CRUDO | |
| Algoritmo de imagen | NUC/RDC/DNS/DDE/SFFC | |
| Sin contraventanas | Apoyado | |
| Visualización de imagen | 10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arco iris 1/arco iris 2/tinte/negro caliente) | |
| Dirección de la imagen | Horizontal/Vertical/Diagonal | |
| zoom digital | 1x/2x/4x/8x | |
| Eléctrico | ||
| Interfaz externa estándar | 50 pines:BP040SB-50-0114-B-R0 | |
| Interfaz de comunicación | TTL-232/USB2.0 | |
| Interfaz de vídeo digital | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Componentes de extensión | USB2.0/SDI/HDMI/GIGE/enlace de cámara/VPC/MIPI-CSI-2LANE | |
| Interfaz eléctrica | ||
| Voltaje de suministro | 2,7 V ~ 5,3 V | |
| Consumo de energía típico | 0,8 W a 50 Hz a 23 ± 3 ℃ | |
| Mecánico/Lente | ||
| Tamaño del núcleo desnudo (mm) | 25,4×25,4×22,7 mm | ø36×24,3 mm |
| Peso del núcleo desnudo (g) | 26±1,5 | 28±1,5 |
| Lente óptica | Enfoque fijo atérmico: 4,8 mm/9,1 mm/13 mm/19 mm. | Atérmico de enfoque fijo: 25 mm/35 mm/50 mm/70 mm/100 mm Enfoque manual: 25 mm/35 mm/50 mm Lente motorizada: 75 mm/100 mm/150 mm Zoom continuo: 15~75 mm/20~100 mm/28~90 mm/30~150 mm/30~180 mm/25~225 mm |
| Impacto | Media onda sinusoidal, 40 g/11 ms, dirección de impacto eje X, 3 veces | 1500g@0.4ms |
| Vibración | 5,35 g, vibración aleatoria, 3 ejes | |
| Componentes del obturador | Opcional | |
| Adaptabilidad ambiental | ||
| Temperatura de funcionamiento | -40℃~+70℃ | |
| Temperatura de almacenamiento | -45℃~+85℃ | |
| Humedad | 5%~95%, sin condensación | |
| Proceso de dar un título | ROHS2.0/ALCANCE | |
Aplicaciones industriales
Visión Industrial Bomberos y Salvamento Vigilancia de seguridad Observación al aire libre Visión artificial Electrónica de Consumo
Nuestras ventajas
- Documentación completa:Manuales de productos, guías de configuración y referencias de selección para implementación inmediata.
- Asistencia de desarrollo y pruebas:Ejemplos de servicios integrados de pruebas, evaluación del rendimiento y verificación de parámetros.
- Kit de herramientas avanzado para desarrolladores:SDK, API, algoritmos y herramientas de depuración para una integración profunda.
- Soporte Técnico Remoto:Soporte 24 horas al día, 7 días a la semana con respuesta rápida y resolución oportuna para problemas críticos.
- Garantía:Piezas originales y estricto cumplimiento del proceso para restaurar un rendimiento óptimo.
Preguntas frecuentes
¿Qué es la resolución del detector de infrarrojos?
La resolución del detector de infrarrojos se refiere a la cantidad de píxeles en la imagen térmica. Una resolución más alta significa más puntos de observación y medición de temperatura, lo que permite la detección de objetivos más pequeños a distancias más largas. Las resoluciones comunes de imágenes térmicas infrarrojas oscilan entre 256x192, 384x288, 640x512, 800x600, 1024x768 y 1280x1024. Una resolución más alta normalmente aumenta el costo del detector.
¿Qué es el campo de visión (FOV)?
El campo de visión se refiere al campo de visión bidimensional del espacio del objeto observado por el sistema óptico de la cámara termográfica infrarroja. Tomando el FOV horizontal como ejemplo, con un tamaño de matriz de detectores A×B, un tamaño de píxel d y una distancia focal de la lente f, el ángulo del FOV horizontal θ=2×arctan(A×d/2f). Después de seleccionar la matriz de detectores y el tamaño de píxel, el campo de visión cambia solo con la distancia focal del sistema óptico: una distancia focal más larga da como resultado un campo de visión más estrecho, mientras que una distancia focal más corta proporciona un campo de visión más amplio.
