las HORAS 50pin interconectan la base sin enfriar de la cámara de la toma de imágenes térmica para la observación animal
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 640x512 / 17μm | Lente de la cámara | Múltiples disponibles |
---|---|---|---|
Peso | <90g | NETO | <30mK |
Rango espectral | 8 ~ 14 μm de largo | Tamaño | 44,5x44,5x33,6mm |
Alta luz | las HORAS 50pin interconectan base de la cámara,Base sin enfriar de la cámara de la observación animal |

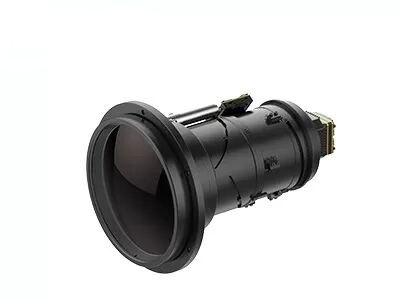

Módulo sin enfriar 640x512 el 17μM For Animal Observation de la cámara de la toma de imágenes térmica
PLUG617 es uno del módulo termal sin enfriar del sensor de la cámara de la serie del ENCHUFE desarrollado por la tecnología de los sensores global (GST).
El sensor termal sin enfriar consistido en de la cámara de 640x512/el 17µm, la serie completa de componentes ópticos, el circuito del tratamiento de señales y el algoritmo único del tratamiento de la imagen, el módulo de la cámara de PLUG617 LWIR proporciona imagen y rendimiento superior claros.
Los módulos infrarrojos sin enfriar de la serie del ENCHUFE se desarrollan especialmente para los diversos requisitos personalizados de la observación, que proporcionan diversos interfaces industriales estándar y las opciones infrarrojas de la lente para cumplir requisitos específicos de la integración. Algunas soluciones profesionales de la toma de imágenes térmica se han aplicado a muchos usos.
- NETD<30mk>
- Funcionamiento estable
- Integración fácil y enchufe
- Calidad y detalles claros de la imagen
- Adaptabilidad ambiental fuerte
Modelo | PLUG617 |
Funcionamiento del detector del IR | |
Resolución | 640x512 |
Echada del pixel | el 17μm |
Gama espectral | los 8~14μm |
NETD | <30mk |
Tratamiento de la imagen | |
Velocidad de fotogramas | 9Hz/25Hz/30Hz/50Hz/60Hz |
Tiempo de lanzamiento | <10s> |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | RAW/YUV/BT656/LVDS |
Componente de la extensión | USB/Camerlink |
Oscurecimiento de modo | Linear/histograma/mezclado |
Zoom digital | 1~8X enfoque continuo, talla 1/8 del paso |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Dirección de la imagen | Horizontalmente/verticalmente/diagonalmente tirón |
Algoritmo de la imagen | NUC/AGC/IDE |
Especificación eléctrica | |
Interfaz externo estándar | interfaz 50pin_HOURS |
Modo de la comunicación | RS232-TTL, 115200bps |
Voltaje de fuente | 4~6V |
Consumo de energía típico | <1> |
Características físicas | |
Dimensión (milímetros) | 44.5x44.5x36.6 |
Peso | <90g> |
Adaptación ambiental | |
Temperatura de la operación | -40°C ~ +70°C |
Temperatura de almacenamiento | -45°C ~ +85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | Vibración al azar 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
La óptica | |
Lente opcional | Foco fijo atermal: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100m m Lente motorizada: 75mm/100mm/150m m Zoom óptico continuo: 30-150m m |
El módulo del toner termal PLUG617 es ampliamente utilizado en seguridad y supervisión, aire libre, rescate de la aplicación de ley, lucha contra el fuego y rescate, las cargas útiles etc. de ADAS, del UAV.
1. Clasificación de los órdenes planos focales infrarrojos
Según la cámara de enfriamiento, el arsenal plano focal infrarrojo se puede dividir en detectores refrescados y sin enfriar de la toma de imágenes térmica. El detector infrarrojo refrescado de FPA adopta principalmente la botella del Dewar/el refrigerador del comienzo rápido y la botella del Dewar/el refrigerador del ciclo de Stirling que estrangulan actualmente. Mientras que el detector termal sin enfriar de FPA IR trabaja en la temperatura ambiente. Es la base del sistema sin enfriar de la toma de imágenes térmica. Los materiales sensibles al calor mas comunes incluyen el óxido del vanadio (voz) y el silicio amorfo (uno-Si). El material del óxido del vanadio es la opción de la corriente principal en el mercado actual; tiene un coeficiente de resistencia de alta temperatura, y alta sensibilidad termal.
