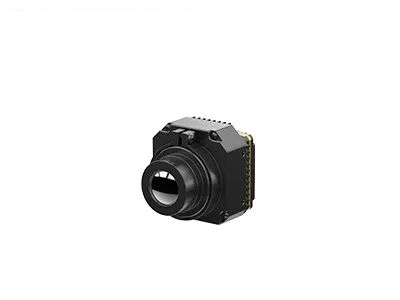

Alta base termal NETD sin enfriar 30mk los 8~14μm de la cámara de la sensibilidad LWIR
| Lugar de origen | Wuhan, provincia de Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | ENCHUFE417R |
| Cantidad de orden mínima | 1 pieza |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 400x300 / 17μm | Velocidad de fotogramas | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETO | <30mK | rango espectral | los 8~14μm |
| Tamaño | 44,5x44,5x33,6mm | Peso | ≤77g |
| Resaltar | Base termal de la cámara de NETD 30mk,base termal sin enfriar de la cámara 14um |
||
Descripción de producto
PLUG417R Módulo térmico sin enfriar
Núcleo de cámara de imagen térmica sin enfriar LWIR 400x300 / 17μm con termografía industrial
Descripción del producto
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurementEste módulo térmico infrarrojo no sólo puede medir el valor de la temperatura a su alrededor, sino también mostrar la figura de imágenes térmicas.
Este pequeño módulo de cámara infrarroja se puede utilizar ampliamente en aplicaciones de imágenes térmicas infrarrojas como termografía, inspección de energía eléctrica, inspección de edificios, etc.Es beneficioso para los clientes OEM para el desarrollo secundario e integración en todo tipo de cámaras térmicas y cámaras termográficas infrarrojas.
Principales características
- NETD < 30mk, alta sensibilidad
- Desempeño estable
- Fácil integración
- Calidad de imagen clara y detalles
- Rango de temperatura personalizable
- Una gran adaptabilidad al medio ambiente
Especificaciones del producto
| Modelo | Las condiciones de los vehículos |
| Rendimiento del detector IR | |
| Resolución | 400x300 |
| Pitch de los píxeles | 17 μm |
| Rango espectral | 8 ~ 14 μm |
| DNI de las empresas | < 30 millones de toneladas |
| Procesamiento de imágenes | |
| Tasa de fotogramas | Se aplicarán las siguientes medidas: |
| Tiempo de arranque | < 15 s |
| Video analógico | PAL/NTSC |
| Video digital | Los datos de las pruebas de detección de emisiones de gases de efecto invernadero deberán estar disponibles en el sitio web de la autoridad competente. |
| Componente de extensión | USB/Camerlink: el dispositivo de conexión de cable de la cámara |
| Modo de atenuación | Se trata de un sistema de control de las emisiones de gases de escape. |
| Zoom digital | 1 ~ 8X Zoom continuo, tamaño de paso 1/8 |
| Muestra de imagen | Negro caliente/blanco caliente/pseudo-color |
| Dirección de la imagen | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Algoritmo de imagen | NUC/AGC/IDE: el nombre del operador |
| Especificación eléctrica | |
| Interfaz externa estándar | Interfaz 50pin_HRS |
| Modo de comunicación | Se trata de un sistema de transmisión de datos. |
| Válvula de alimentación | 4.5 ~ 6V |
| Medición de la temperatura | |
| Rango de temperatura de funcionamiento | -10°C a 50°C |
| Rango de temperatura | -20°C a 150°C, 100°C a 550°C. Las temperaturas más bajas son las más bajas. |
| Precisión de la temperatura | ±2°C o ±2% (tomar el valor máximo) |
| El SDK | ARM/Windows/Linux SDK, termografía de pantalla completa |
| Características físicas | |
| Dimensión (mm) | 44.5x44.5x36.6 |
| Peso | ≤ 77 g |
| Adaptación al medio ambiente | |
| Temperatura de funcionamiento | -40 °C ~ +70 °C |
| Temperatura de almacenamiento | -45 °C ~ +85 °C |
| Humedad | 5% a 95%, no condensante |
| Vibración | Vibración aleatoria 5,35 gramos, 3 Ejes |
| El choque | Onda de medio seno, 40g/11ms, 3 Ejes 6 Dirección |
| Optica | |
| Lentes opcionales | Foro fijo térmico: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Aplicaciones industriales
El núcleo de cámara térmica PLUG417R se utiliza ampliamente en la inspección de energía eléctrica, visión automática, seguridad y monitoreo de edificios HVAC, al aire libre, extinción de incendios y rescate, aplicación de la ley y rescate, ADAS,Cargas útiles de UAV, etc..
Cartera de productos diversificada
Una amplia gama de formatos de productos, incluidos detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.
Una rica variedad de productos
Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones.
Desempeño excepcional
Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta fiabilidad, diseñadas para funcionar bajo una amplia gama de desafíos ambientales.
Fácil integración
Las múltiples opciones de interfaz facilitan la integración y permiten un rápido desarrollo en múltiples campos de aplicación.
Preguntas frecuentes
1Sobre el detector térmico.
The working principle of thermal detectors is to take advantages of the thermal effect to heat the detection element and cause heat transformation of some physical properties so that the IR radiation energy can be detected.
El detector térmico trabaja a temperatura ambiente y durante su funcionamiento hay cambios de temperatura, que pueden tener una respuesta lenta y una sensibilidad relativamente baja en comparación con los detectores de fotones.
Hay principalmente 4 tipos de detector térmico de infrarrojos: termopile / termo, detector piroeléctrico, termistor / bolómetro, microbolómetro
2¿Cómo funciona la imagen térmica infrarroja?
El sistema de imágenes térmicas infrarrojas es una tecnología de detección e identificación pasiva sin contacto de infrarrojos.Se enfoca la radiación infrarroja de la escena en el detector de la matriz infrarroja del plano focal a través del sistema óptico infrarrojo que puede pasar a través de la radiación infrarrojaEl detector térmico convierte la señal de radiación de intensidad diferente en la señal eléctrica correspondiente y, a continuación, mediante la amplificación y el procesamiento de vídeo,forma la imagen infrarroja que puede ser observada a simple vista.
